Manual de Instalación y Operación - SSW-05 Plus
Parámetro Descripción / Notas
Configura el modo de funcionamiento de la Soft-Starter, modo Tripot y Dip Switch o modo HMI.
0- “(Tripot y Dip Switch)”, la programación de la tensión inicial, tiempos de rampas,
relación de corriente y habilitación de las protecciones, son hechas a través de los
tripots y dip switch. Estos valores programados a través de comunicación serial no
son usados.
1- “HMI”, la programación es hecha vía comunicación serial o vía HMI. Los valores
ajustados en los tripots y dip switch no son utilizados.
Nota:
En modo HMI (P220=1) las programaciones de los tripots y dip switch son ignora-
das. La tensión inicial, tiempos de rampas, relación de corriente y habilitación de
las protecciones son programadas a través de los parámetros P101, P102, P104,
P105 y P106.
Configura la entrada digital DI 1 para funcionar conforme códigos descriptos:
0-“Sin función, entrada digital DI 1 deshabilitada. Los comandos de habilitación son
solamente aceptos vía comunicación serial (V03) o HMI remoto.
1- “Acciona / des acciona”, habilitación solamente vía entrada digital. Comandos de
habilitación vía comunicación serial o HMI remoto son ignorados.
2- “Error externo”, actúa cuando la entrada digital DI 1 estuviere abierta. Puede servir
como protección adicional de la carga. Ejemplo: Protección térmica del motor a
través de contacto seco (Libre de tensión) de un relé de protección (Termostato).
Los comandos de habilitación son solamente aceptos vía comunicación serial (V03)
o HMI remoto.
Habilita el relé (14/23 24) para funcionar conforme parametrización abajo:
1- “Tensión Plena”, el relé cierra el contacto solamente después de la Soft-Starter
atingir 100% U
N (By-pass), y abre el contacto cuando la Soft-Starter recebe un
comando de desconecta.
2- “Error”, cierra el contacto N.A. siempre que la SSW-05 estuviere sin error.
3- “Comando Lógico”, abre y cierra los contatos del relé de acuerdo con el estado del
BIT 4 de la variable básica V03.
Configura el modelo de la SSW-05.
Su función es ajustar el software para que la indicación de corriente en Ampéres
(P003) sea correcta. Este parámetro también ajusta el nivel de actuación de las
protecciones de los relees de By-pass.
Las possibles configuraciones del modelo son:
0 = 3A 2 = 16A 4 = 30A 6 = 60A
1 = 10A 3 = 23A 5 = 45A 7 = 85A
P220
Parametrización vía
HMI / (Tripot y Dip
Switch)
P264
Entrada digital
programable DI 1
P277
Salida a relé
programable
(14/23 24)
P295
Corriente nominal
de la llave SSW-05

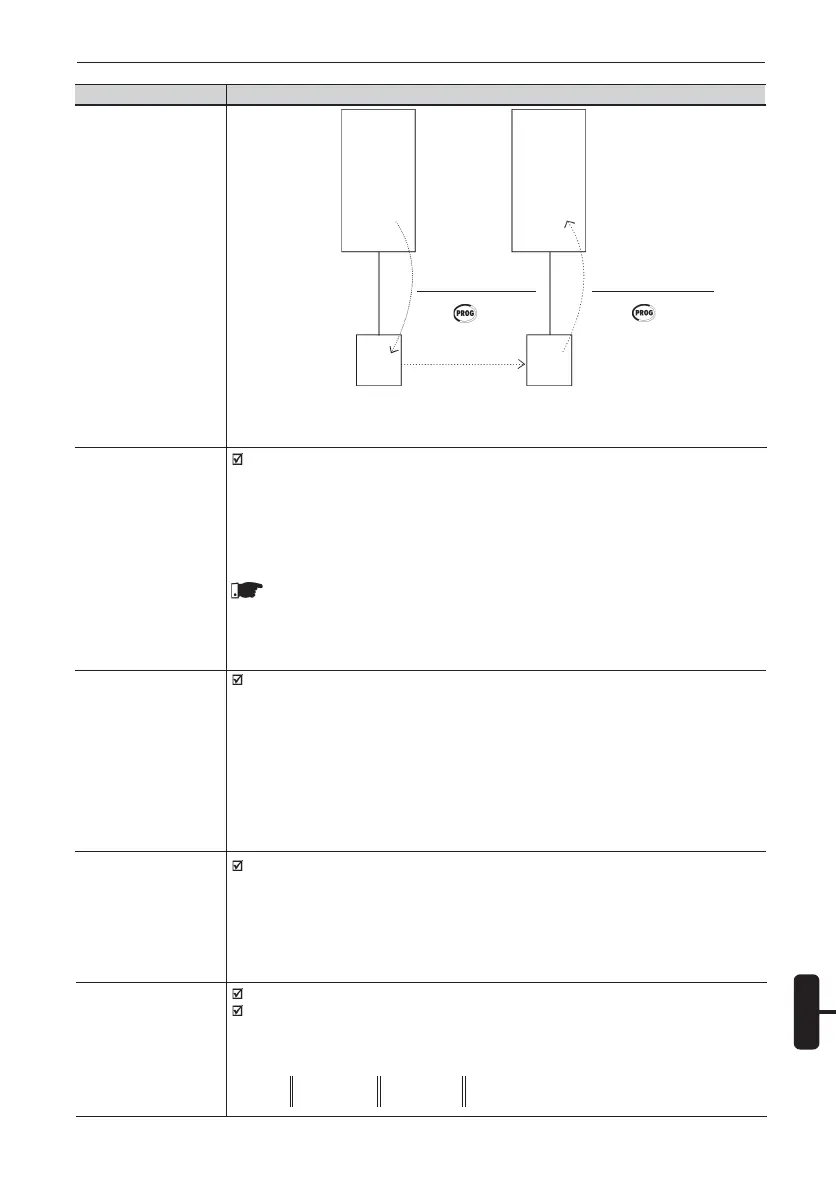

Figura 22.2 - Copia de la parametrización de la Soft-Starter A para la Soft-Starter B
utilizando la función copy y HMI-SSW05-RS
Soft-Starter
A
Parámetros
EEPROM
SSWHMI (Copy)
P215 = 1
Press
HMI-SSW05-RS
EEPROM
HMI-SSW05-RS
HMISSW (Paste)
P215 = 2
Press
Soft-Starter
B
Parámetros
