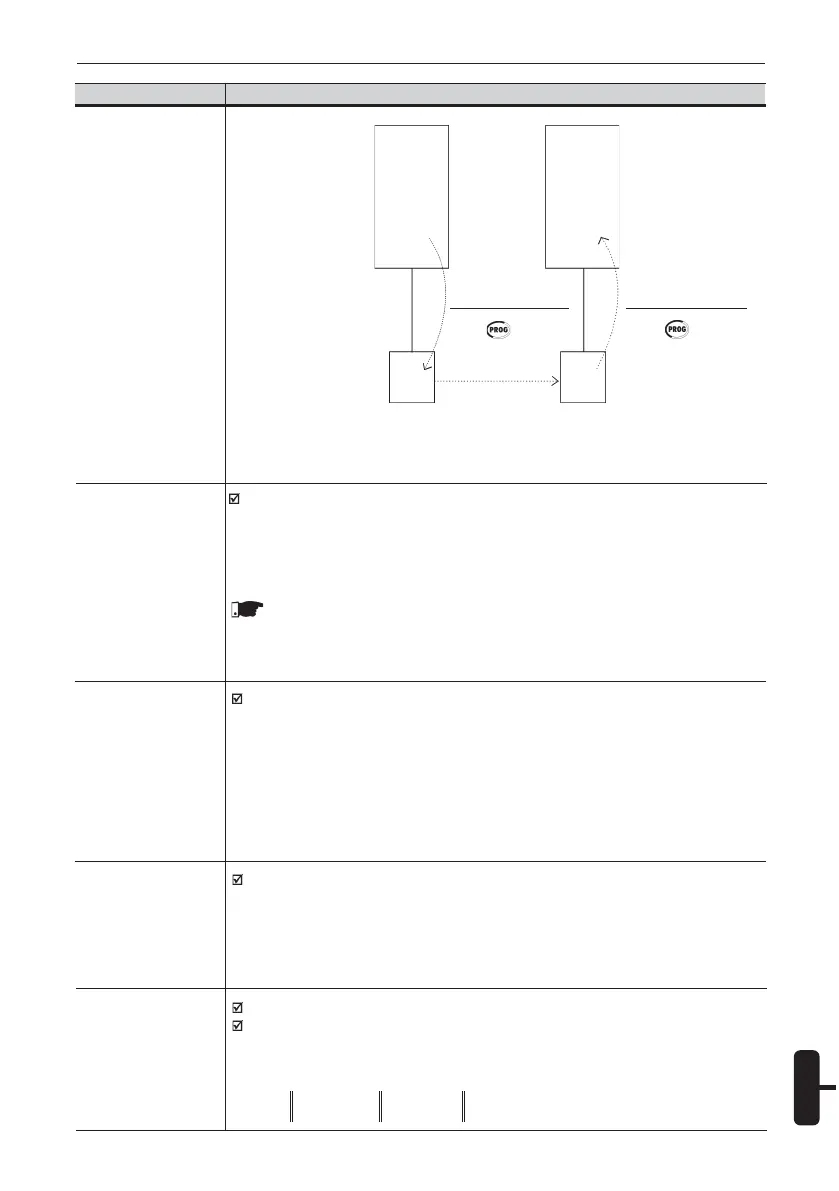

Manual de Instalação e Operação - SSW-05 Plus
Parâmetro Descrição / Notas
Configura o modo de funcionamento da Soft-Starter, modo Trimpot e Dip Switch ou modo HMI.
0- “(Trimpot e Dip Switch)”, a programação da tensão inicial, tempos de rampas, relação
de corrente e habilitação das proteções, são feitas através dos trimpots e dip switch.
Estes valores programados através de comunicação serial não são usados.
1- “HMI”, a programação é feita via comunicação serial ou via HMI. Os valores ajustados
nos trimpots e dip switch não são utilizados.
Nota:
Em modo HMI (P220=1) as programações dos trimpots e dip switch são ignorados.
A tensão inicial, tempos de rampas, relação de corrente e habilitação das proteções
são programados através dos parâmetros P101, P102, P104, P105 e P106.
Configura a entrada digital DI 1 para funcionar conforme códigos descritos:
0- “Sem função”, entrada digital DI 1 desabilitada. Os comandos de habilitação são
somente aceitos via comunicação serial (V03) ou HMI remota.
1- “Aciona / desaciona”, habilitação somente via entrada digital. Comandos de habilita-
ção via comunicação serial ou HMI remota são ignorados.
2- “Erro externo”, atua quando a entrada digital DI 1 estiver aberta. Pode servir como
proteção adicional da carga. Exemplo: Proteção térmica do motor através de contato
seco (Livre de tensão) de um relé de proteção (Termostato). Os comandos de habilita-
ção são somente aceitos via comunicação serial (V03) ou HMI remota.
Habilita o relé (14/23 – 24) a funcionar conforme parametrização abaixo:
1- “Tensão Plena”, o relé fecha o contato somente após a Soft-Starter atingir 100% U
N
(By-pass), e abre o contato quando a Soft-Starter recebe um comando de desliga.
2- “Erro”, fecha o contato N.A. sempre que a SSW-05 estiver sem erro.
3- “Comando Lógico”, abre e fecha os contatos do relé de acordo com o estado do BIT
4 da variável básica V03.
Configura o modelo da SSW-05.
Sua função é ajustar o software para que a indicação de corrente em Ampéres (P003)
seja correta. Este parâmetro também ajusta o nível de atuação das proteções dos
relés de By-pass.
As possíveis configurações do modelo são:
0 = 3A 2 = 16A 4 = 30A 6 = 60A
1 = 10A 3 = 23A 5 = 45A 7 = 85A
P220
Parametrização via
HMI/ (Trimpot e Dip
Switch)
P264
Entrada digital
programável DI1
P277
Saída a relé
programável
(14/23 – 24)
P295
Corrente nominal da
chave SSW-05
Soft-Starter
A
Parâmetros
EEPROM
SSWHMI (Copy)
P215 = 1
Press
HMI-SSW05-RS
EEPROM
HMI-SSW05-RS
HMISSW (Paste)
P215 = 2
Press
Soft-Starter
B
Parâmetros
Figura 22.2 - Cópia da parametrização da Soft-Starter A para a Soft-Starter B utilizando a
função copy e HMI-SSW05-RS
