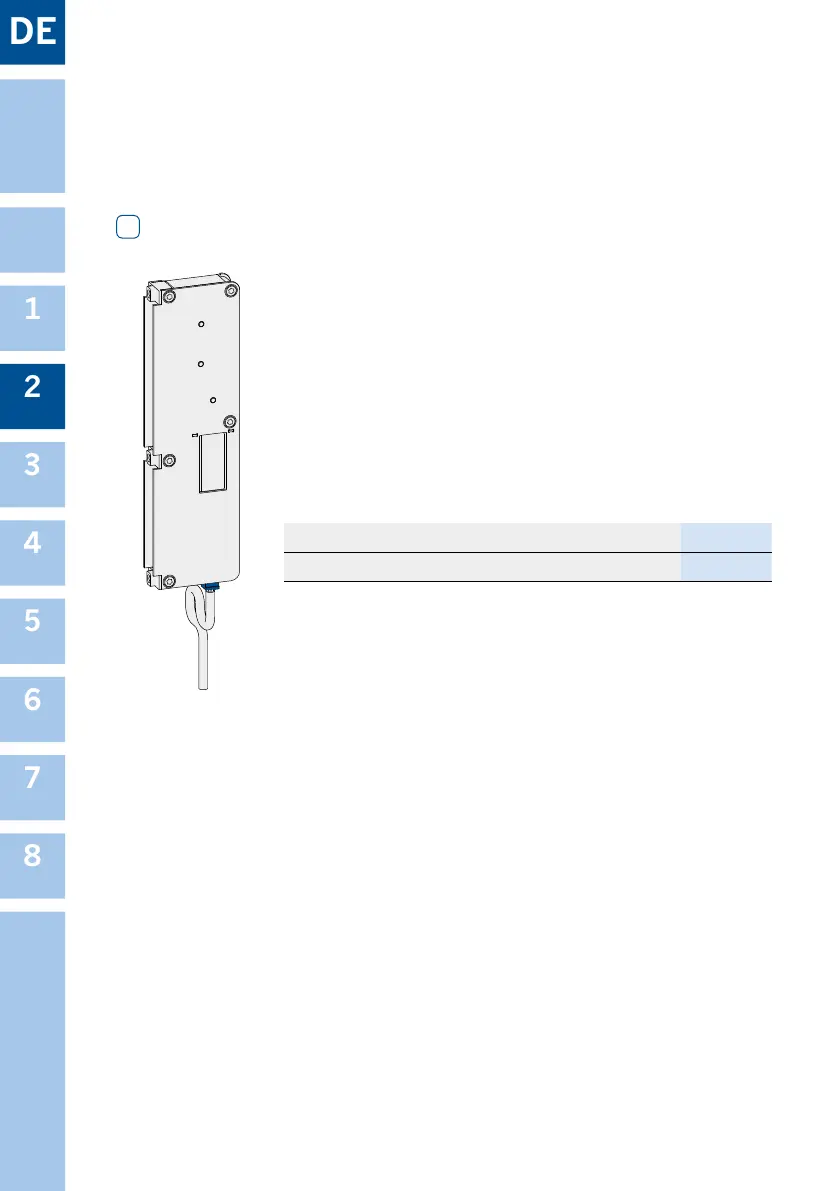

Motorkasten
Motorkasten zur Motorischen Entriegelung inklusive Steuerung,
ohne Kabel
• für Transponder oder Funkfernbedienung
• Ansteuerung Drehtüröner mit potentialfreiem Kontakt
• unmontiert lieferbar (zur Nachrüstung mechanischer Verrie-
gelungen autoLock AV3 sowie autoLock AV2)
Motorkästen sind für Verriegelungen autoLock AV3 und auch ab-
wärtskompatibel für autoLock AV2 geeignet.
STV-MOTORKASTEN EAV3 BL
1)
5009320
STV-MOTORKASTEN EAV3 DREHTÜR BL
1) 2)
5009324
1)
Zum Nachrüsten einfach an der autoLock AV ... (Automatik-
Verriegelung) anschrauben.
ACHTUNG! Links-Gewinde beachten!
2)
inkl. Signal (potentialfreier Kontakt) für Drehtüröner
HINWEIS!
Bei Verwendung eines Drehtüröners, beachten Sie folgende Punkte:
• Es muss sichergestellt sein, dass der Motor die Verriegelung jederzeit önen
kann.
• Die Steuerung gibt nach der Entriegelung ein Signal an den Drehtüröner, wel-
cher dann ohne Zeitverzögerung aufschwenken muss.
• Erfolgt die Ansteuerung des Drehtürantriebes zu einem anderen Zeitpunkt, kann
es zu Fehlfunktionen kommen.
• Ist der Hauptriegel manuell ausgeriegelt, darf die Tür nicht elektrisch betätigt
werden.
