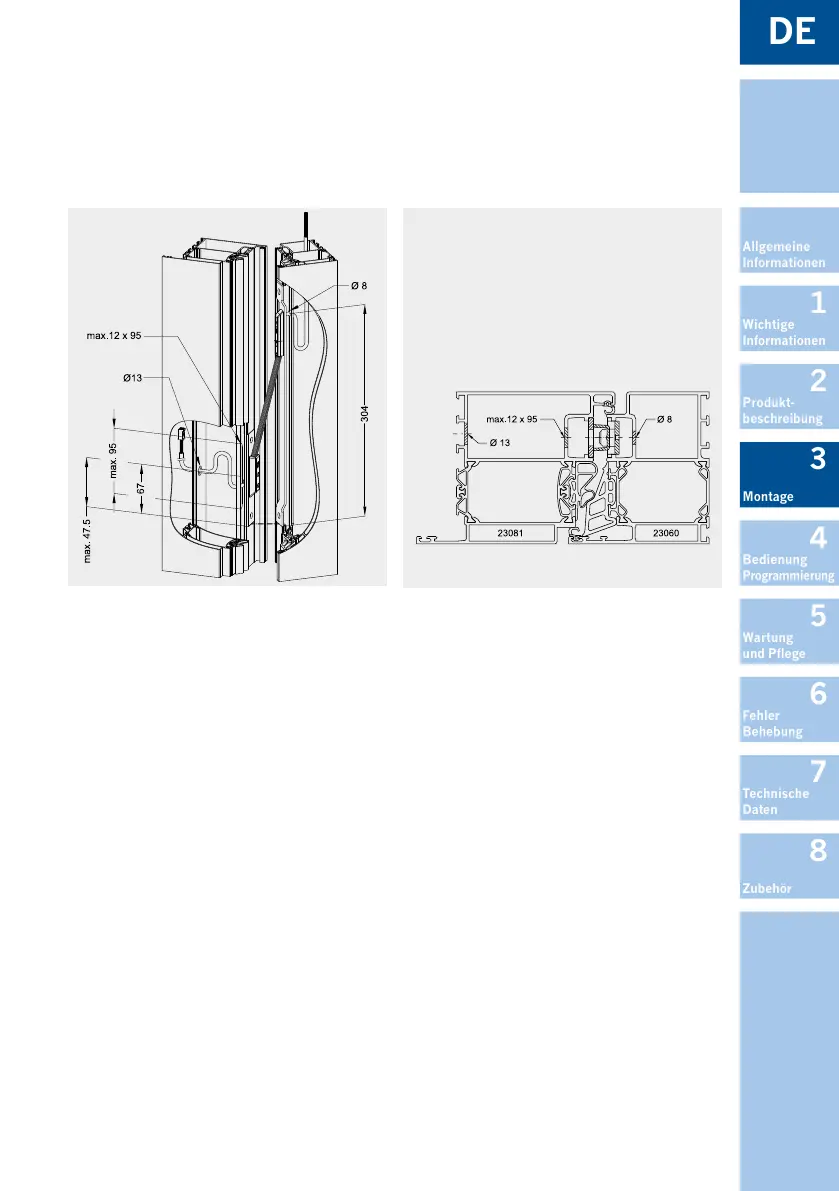

Abbildung 3.2-5: Einbau STV-KÜ-T1 FT und Abdeckbleche F24 in ALU (Maße in mm)
Einbausituation heroal D92 UD
3.3 Installationen
GEFAHR!
Die Installation eines elektrischen Betriebsmittels erfordert Sachkenntnis, deshalb
sind diese Arbeiten nur durch Elektrofachkräfte durchzuführen.
GEFAHR!
Die Montage und Installation muss generell im spannungslosen Zustand erfolgen!
ACHTUNG!
Die Tür muss mechanisch leicht schließbar sein, erst dann elektrische Funktion prü-
fen!
Beim Anschluss einer Wechselsprechanlage ist darauf zu achten, dass der Taster
der Wechselsprechanlage als potentialfreier Kontakt ausgeführt ist! Es darf keine
Fremdspannung von der Wechselsprechanlage zum Schloss gelangen!
Bei Anlegen der Betriebsspannung (Inbetriebnahme), fährt der Motor die Verriegelung
in die Nulllage.
