Winkhaus blueMatic EAV - Allgemeiner Anschlussplan

1
2
3
4
5
6
7
8
DE
Print-no. 504 474 4
01/2017
Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
32
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten
Empfehlung: UP-Dose bzw. Abzweigdose für Kabelverbinder
zum/vom Motorkasten bzw. Kabelübergang
Netzteil
12 V DC/2 A
Taster
„Önen“ *
weitere
Taster *
Drehtüröner
(optional)
Zutrittskontroll-
system *
weitere
Zutrittskontroll-
systeme *
** Kabel mind. 2 x 0,8 mm², max.
100 m Länge (bis zum letzten Taster
bzw. Zutrittskontrollsystem)
Länge und Querschnitt:
Vorgaben durch Hersteller
Drehtüröner
z. B. Lüsterklemme
(Bauseitig)
1 - weiß
2 - braun
3 - grün
4 - gelb
5 - grau
(Plus) (Minus)
**
Kabel mind. 2 x 0,8 mm², max.
40 m Länge
UP-Dose bzw. Abzweigdose
* mit potentialfreiem Kontakt
** kein geschirmtes Kabel notwendig
L N PE
6 - rosa frei

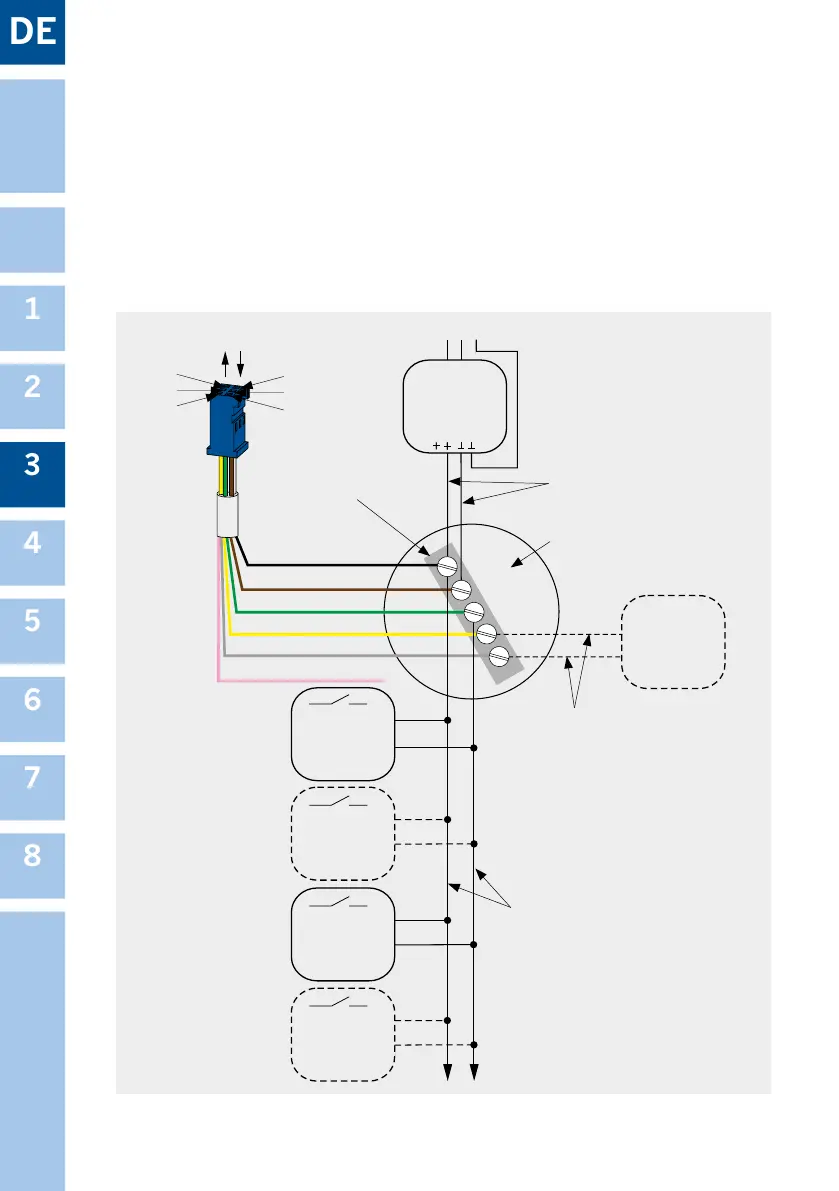

Abbildung 3.3.1-1: Allgemeiner Anschlussplan
3.3.1 Allgemeiner Anschlussplan
1
2
3
4
5
Frei 6
