Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
35
3.5 Zutrittskontrollsystem Funk-Fernbedienung
Montagevorraussetzung
• Um eine gute Funktion zu gewährleisten, ist die Positionierung des Funk-Empfän-
gers für die Empfangsleistung wichtig. Der Installationsort darf nicht in unmittelba-
rer Nähe von Störquellen (z. B. EDV/Stromverteiler mit hoher Leistung) sein.
• Um Manipulationen auszuschließen, wird ein Einbau des Empfängers im Innenbe-
reich der Tür empfohlen!
3.5.1 Funk-Fernbedienung-Set
Montagereihenfolge
• Bauen Sie den Funk-Empfänger im Innenbereich in eine Standard UP-Dose ein.
• Falls Sie keinen Schalter oder Taster neben der Tür verwenden, sehen Sie für den
Funk-Empfänger eine UP-Dose mit Blindabdeckung vor.
HINWEIS!
Wenn Sie die UP-Dose des Tasters nutzen, muss diese eine Tiefe von 65 mm haben!
GEFAHR!
Die Unterbringung in einer UP-Dose mit Schalter für Netzspannung 230 V oder
Steckdose ist aus Sicherheitsgründen nicht erlaubt!
• Verbinden Sie die Klemmen 2 – 5 des Funk-Empfängers wie in folgender Tabelle
beschrieben.
Nr. Klemmen
1 „Öner (NC)“, wird nicht benötigt
2 „Kontakt (C)“, mit grüner Ader vom Kabel-
übergang verbinden
3 „Schließer (NO)“, mit Klemme 4 vom Funk-
Empfänger verbinden (+ 12 V DC)
4 „12 V DC bzw. 24 V DC“, mit weißer Ader
vom Kabelübergang + Klemme 2 vom Funk-
Empfänger verbinden
5 „0 V DC“, mit brauner Ader vom Kabelüber-
gang verbinden
6 „Zusatzantenne/ANT“ (nicht notwendig)
7 „Zusatzantenne/GND“ (nicht notwendig)

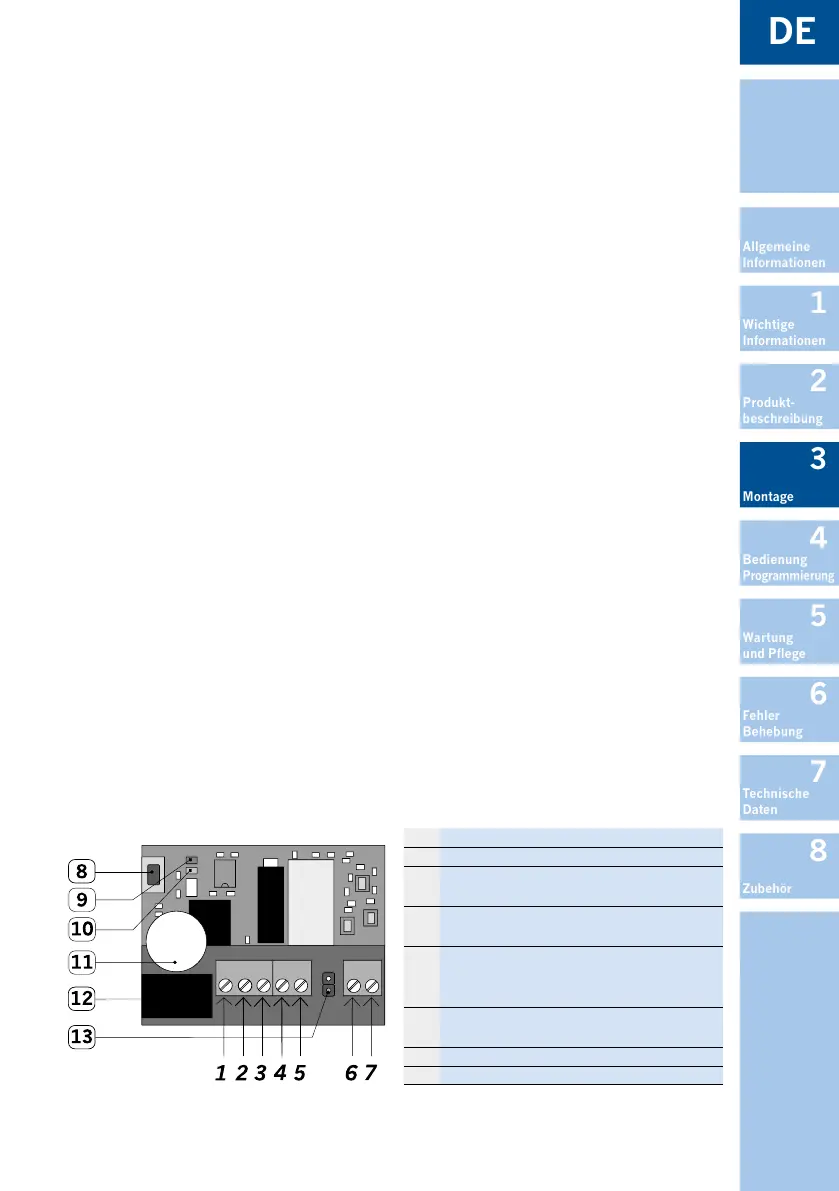

Abbildung 3.5.1-1: Klemmenbelegung Funk-Empfänger
