Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
34
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten
zum/vom Motorkasten
bzw. Kabelübergang
Empfehlung:
UP-Dose bzw. Abzweigdose
für Kabelverbinder
Kabel mind. 2 x 0,8 mm², max. 100
m Länge (bis zum letzten Taster bzw.
Zutrittskontrollsystem)
Länge und Querschnitt:
Vorgaben durch Hersteller Drehtüröner
z. B. Lüsterklemme
(Bauseitig)
Antenne
Taster
„Önen“
Drehtüröner
(optional)
Netzteil
12 V DC/2 A
Kabel mind. 2 x 0,8 mm²,
max. 40 m Länge
Antennenkabel fertig
konfektioniert, 2,5 m fest
an Antenne, Kabelenden
mit Aderendhülsen
weiß
braun
grün
gelb
grau
rosa frei
(Plus) (Minus)
230 V/50 HzL N PE
Nr. Klemmen
1 rot „12 V DC“
2 schwarz „0 V DC“
3 serielle Schnittstelle
4 serielle Schnittstelle
5 weiß Antenne
6 weiß Antenne
7 grün Potentialfreier Kontakt C
8 grün Potentialfreier Kontakt NO

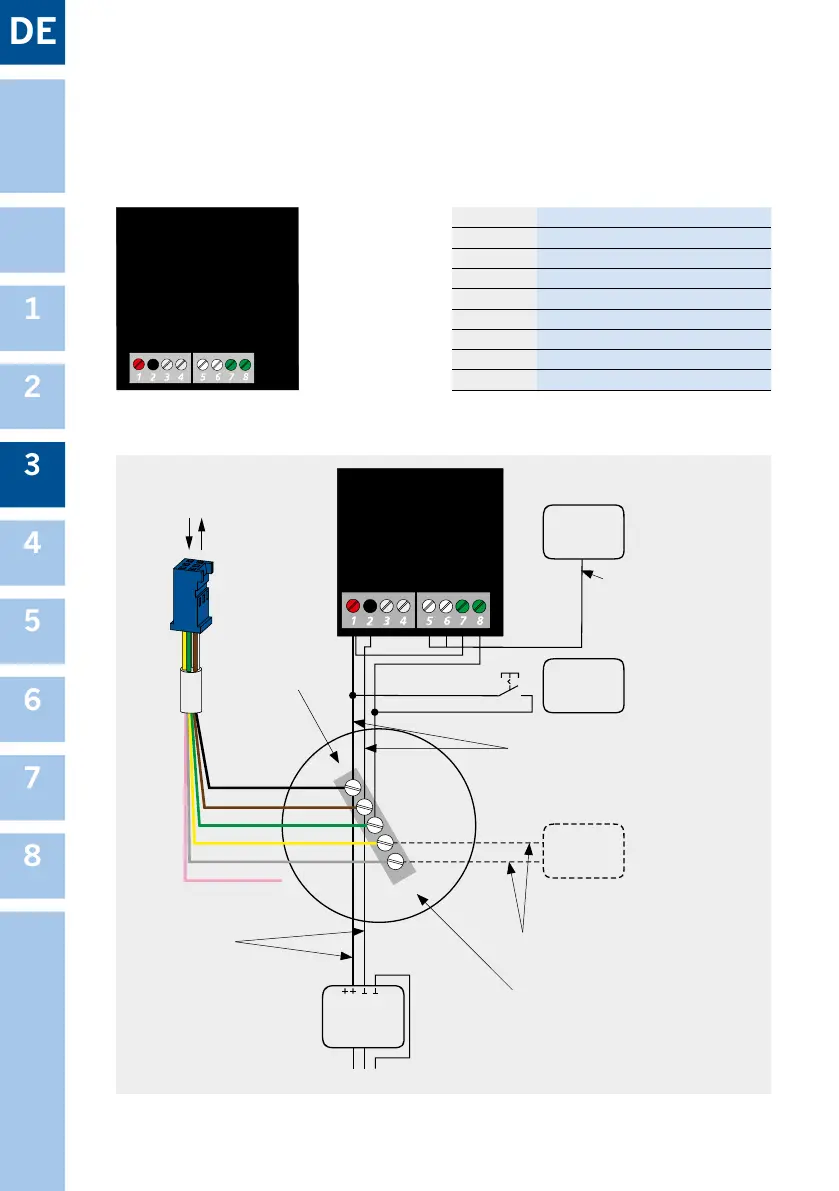

Abbildung 3.4-1: Klemmenbelegung Transponder-Leser
Abbildung 3.4-2: Installation Transponder-Leser
