HINWEIS!
a) Fräsung für Hauptschlosskasten mindestens 16 mm, um eine freie Bewegung der
Treibstange zu realisieren! Die Beschlagnut auf Sauberkeit prüfen, da die freilau-
fende Stange nicht behindert werden darf!
b) Verwendung muss immer mit einer Wechsel-Garnitur (innen Drücker, außen
Knauf) erfolgen.
3.2 Kabelübergang STV-KÜ-T1 FT (Flügel- + Rahmenteil)
Empfehlung: Es sollte generell ein Abdeckblech
4
(abhängig von der Stulpbreite und
der Materialart Holz, Kunststo oder Aluminium) verwendet werden, um die Fräsung
für die zwingend notwendige Kabelreserve abzudecken und Kabelbruch zu vermeiden.
Für Hohlkammer/Kabelreserve in Holzhaustüren Tasche von ca. 50 mm x 95 mm aus-
fräsen.
Montagereihenfolge
Rahmenteil 1
2
(Abbildung 1):
• Durchgangsbohrung Ø 8 mm für Kabel durch
den Blendrahmen
• Kabel durch den Blendrahmen führen (inkl. Ka-
belreserve im Rahmen!)
•
Rahmenteil 1
2
mit Schraube
5
Ø 3 x 20 mm
befestigen
Rahmenteil 2
3
(Abbildung 2):
• Durchgangsbohrung Ø 13 mm für Kabel / Ste-
cker durch den Blendrahmen
• Kabel mit Stecker für Rahmennetzteil durch
den Blendrahmen führen (inkl. Kabelreserve
im Rahmen!) und STV-Abdeckung KÜ-T1 RT R8
einsetzen
•
Rahmenteil 2
3
mit Schraube
5
Ø 3 x 20 mm
befestigen

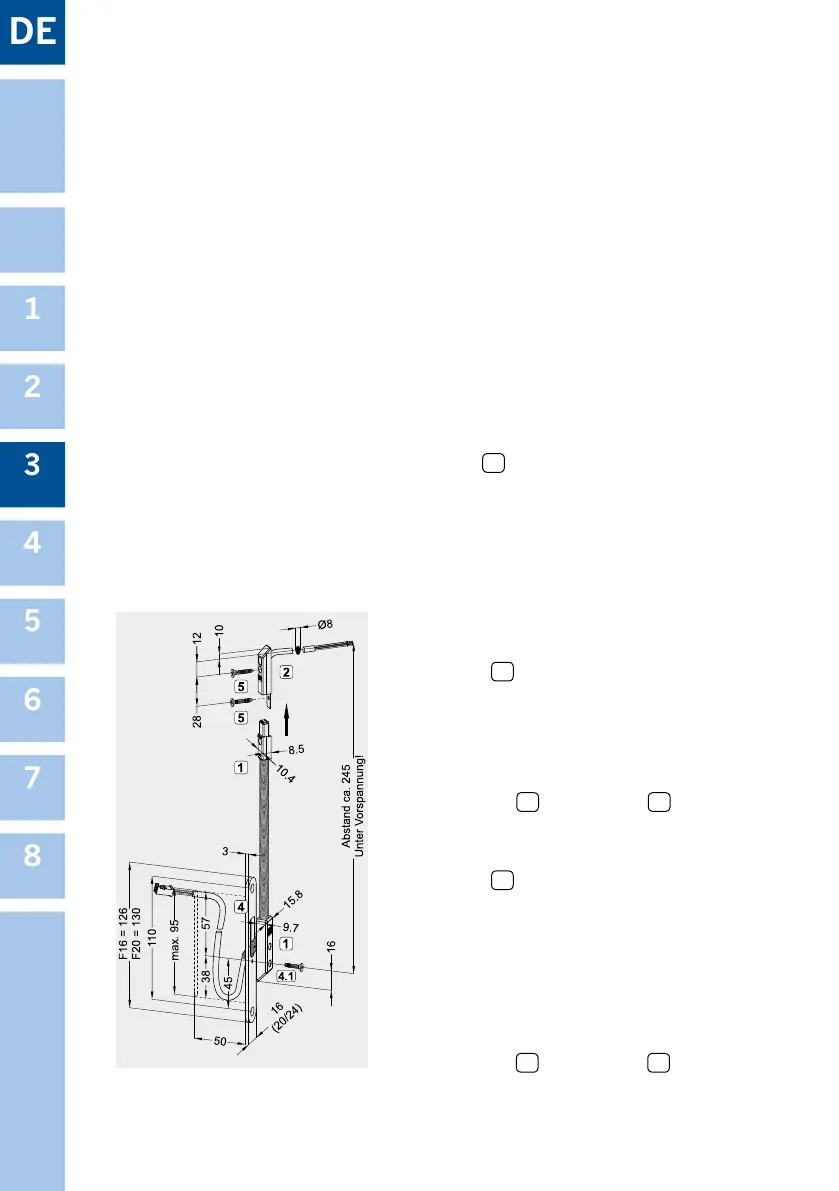

Abbildung 3.2-1: STV-KÜ-T1 FT mit Ab-
deckblech und Rahmenteil 1
