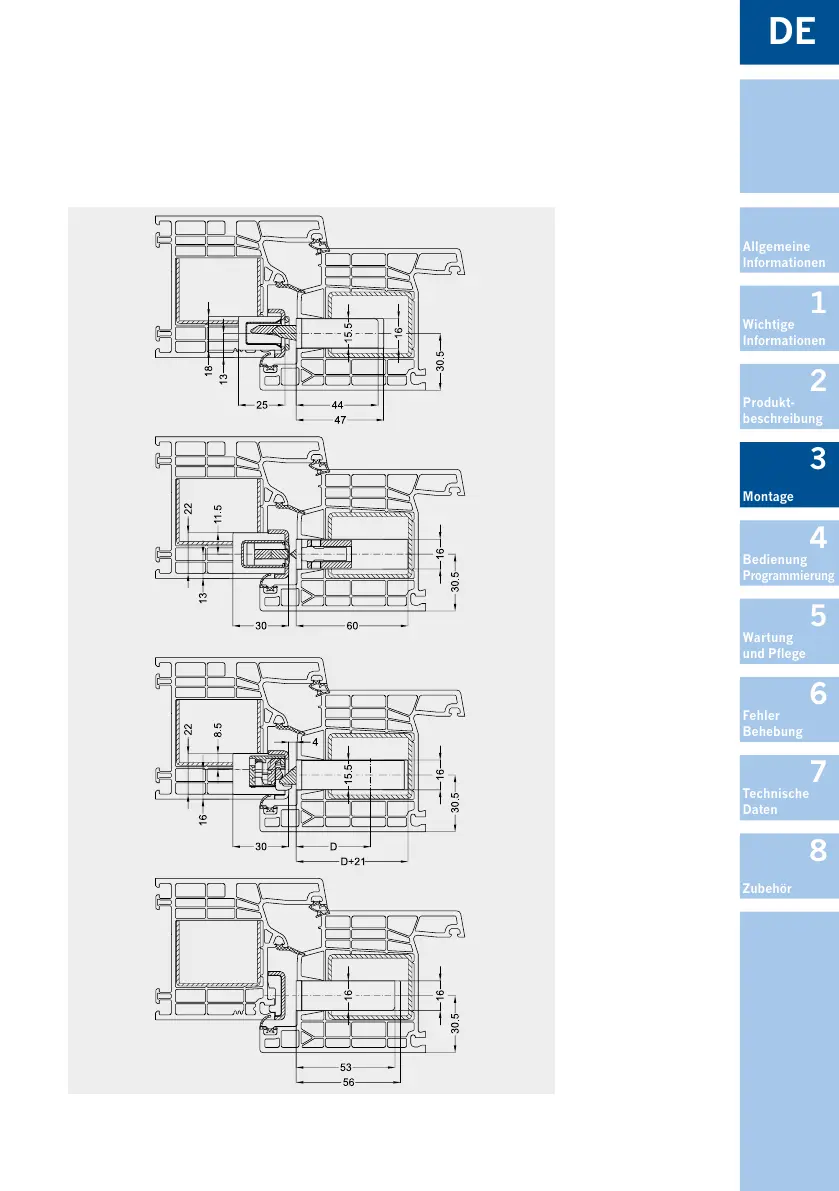

Abbildung 3.1-2: Einbausituationen für blueMatic EAV
Situation
Schwenkriegel AV3
Situation Falle
mit Tagesfalle (TaFa)
Situation
Motorkasten
Situation Taststift
mit Magnetauslöser
