Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
56
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten
4.4 Funk-Empfänger für zusätzliche Anwendungen
(z. B. Garagentorsteuerung)
HINWEIS! Das Einlernen per Handsender ist bei diesem Empfänger nicht möglich.

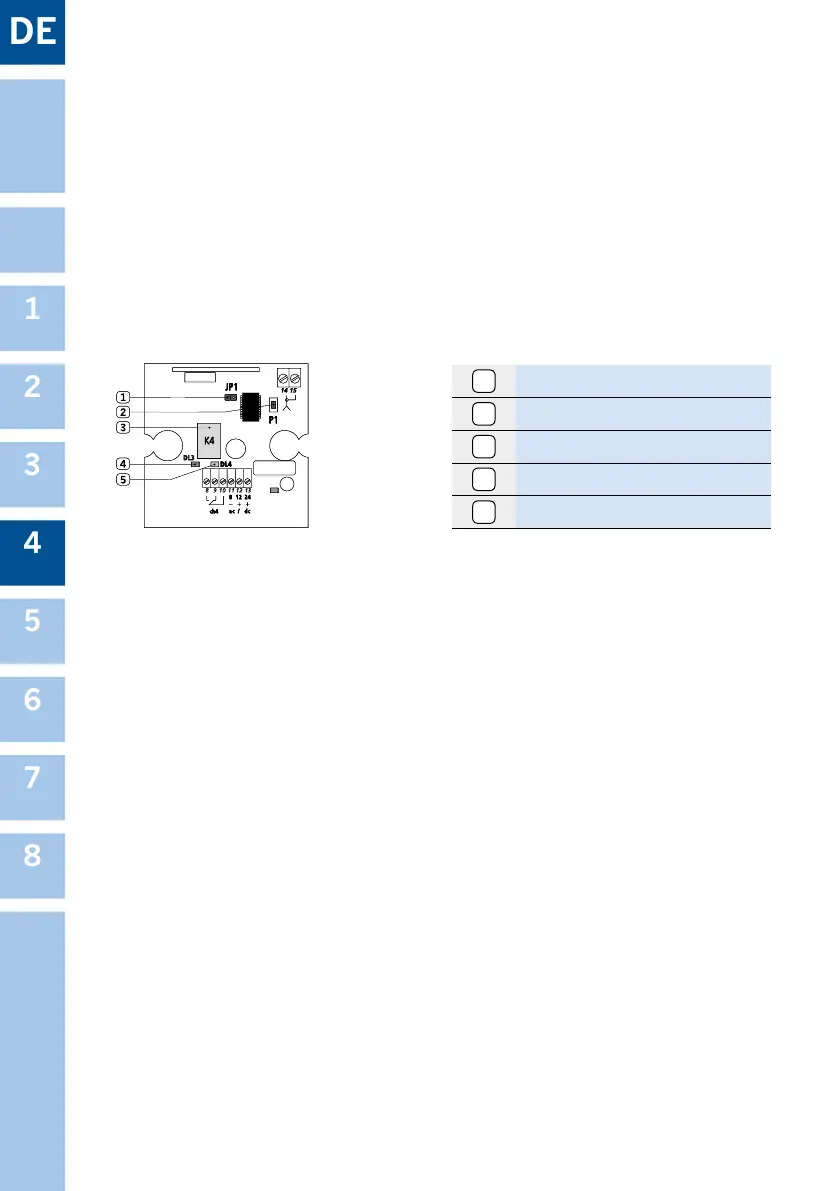

Einlernen am Funk-Empfänger (Artikel-Nr. 2142897)
1
„Jumper JP1“
2
„Taste P1“
3
„Relais K4“
4
„rote LED“
5
„grüne LED“
Der Funk-Empfänger speichert sequentiell die Tasten des Funk-Handsenders.
• Drücken Sie zum Einlernen die Taste P1 auf der Funk-Empfängerplatine.
• Die grüne LED leuchtet auf.
• Die Taste P1 loslassen.
• Drücken Sie dann die Funk-Handsendertaste, die Sie speichern möchten.
• Die grüne LED erlischt und die gewünschte Funk-Handsendertaste ist eingelernt.
Löschen am Funk-Empfänger
Teil-Löschung
• Drücken Sie die Taste P1 für etwa 2 Sekunden.
• Die grüne LED leuchtet auf, dann die Taste P1 loslassen.
• Drücken Sie die Taste des Funk-Handsenders, die Sie löschen möchten.
• Die Löschung der Taste wird durch Blinken der LED signalisiert.
Gesamt-Löschung
• Drücken Sie die Taste P1, bis die grüne LED aueuchtet.
• Taste P1 loslassen.
• Während die LED leuchtet, drücken Sie die Taste P1 erneut, bis beide LED dreimal
blinken.
Der Speicher ist voll, wenn 85 Tasten am Funk-Handsender gespeichert wurden.
Das Speichern weiterer Funk-Handsender ist nicht möglich. Dies wird im Lernmodus
durch dreimaliges gemeinsames Blinken der beiden LED angezeigt.
