Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
26
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten

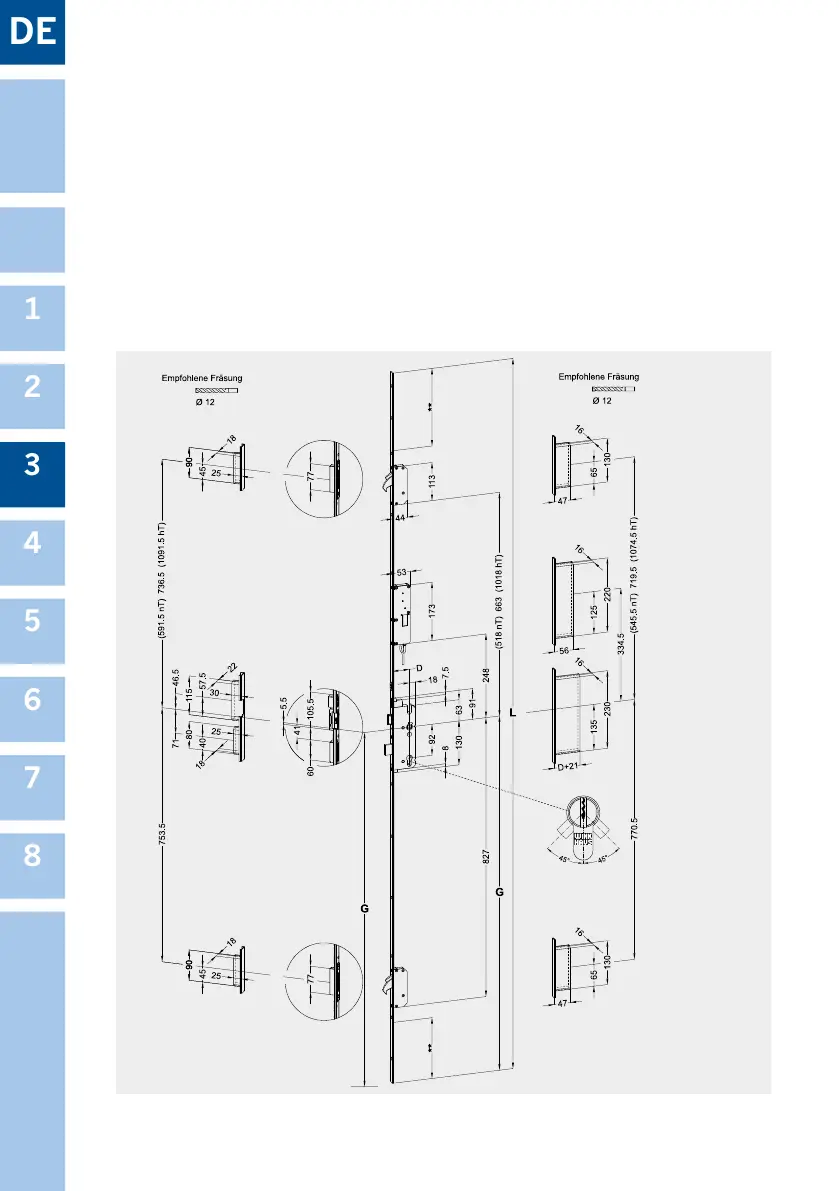

Abbildung 3.1-1: Maße für blueMatic EAV
D = Dornmaß
G = Grihöhe
L = Länge
** = kürzbar
nT = niedrige Türen
hT = hohe Türen
3 Montage
3.1 Fräsbilder
Für den Einbau der blueMatic EAV sind die Fräsungen einer Standard-3-fach-Verrie-
gelung notwendig, zuzüglich der Fräsung für den Motorkasten, wie in folgenden Abbil-
dungen dargestellt.
