25
8

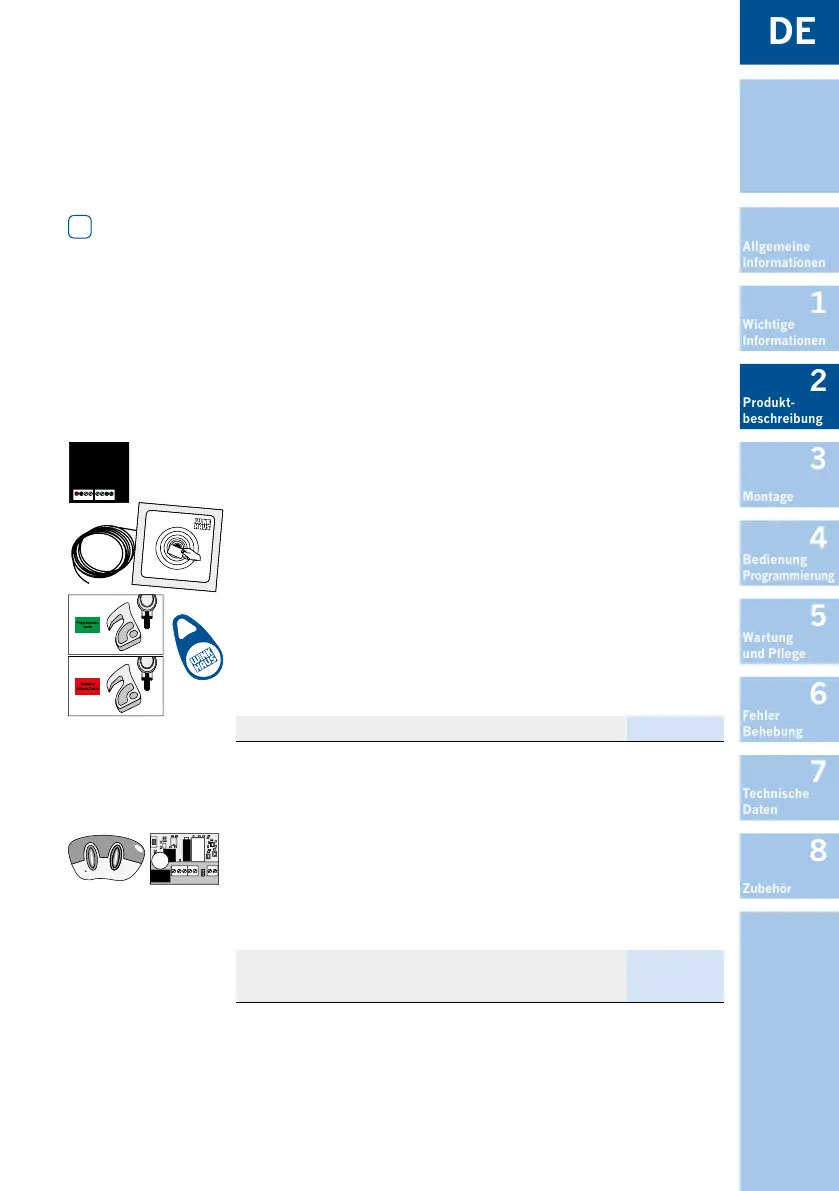

Zutrittskontrollsysteme
Das Önen der Tür von Außen erfolgt per Zutrittskontrolle (Transponder, Funkfernbe-
dienung).
HINWEIS! VdS Anerkennung: Nur mit VdS - geprüften Zutrittskontrollsystemen!
Transponder-Set EAV
• 1 Leser/Steuerung (für UP-Dose)
- Einbau des Lesers im Innenbereich
• 1 Antenne für Aufputzmontage (90 x 90 x 13 mm, Farbe
weiß), 2,5 m Kabel fest an Antenne montiert
• 1 Antennenaufkleber, wetterfest, UV-beständig
- Montage der Antenne im Außenbereich
• 3 Transponderchips (Schlüsselanhänger, Farbe blau, nicht
eingelernt)
• 2 Programmiertransponder im Kartenformat
(Programmier-Karte = grün, Gesamt Lösch-Karte = rot)
STV-HT TRANSPONDERSET T02 EAV BL 2410265
Funkfernbedienung-Set
• 1 Funk-Empfänger (zum Einlegen in eine UP-Dose)
- Einbau des Funk-Empfängers im Innenbereich
• 3 Handsender (eingelernt, Farbe anthrazit/grau)
• Programmieranleitung + Anschlussplan
STV-HT FUNK-FERNBEDIENUNG F02 ANTHR. SET
3+1
2410273
HINWEIS!
Bei Verwendung/Anschluss Türöner folgende Teile direkt am Türöner anschlie-
ßen: Varistor bei AC/Freilaufdiode bei DC.
Grund: Schutz des Relais vor Verschleiß.
