Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
24
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten
HINWEIS! Bei Verwendung von Fremd-Netzteilen, beachten Sie folgende Daten:
• ausschließlich für EAV-Verriegelung, 12 V DC (Gleichspannung), stabilisiert, min.
1,5 A
• für weitere externe Verbraucher (z. B. Wechselsprechanlagen, LED-Beleuchtun-
gen, Videosysteme etc.) sind separate bzw. dafür ausgelegte Netzteile zu ver-
wenden
7b

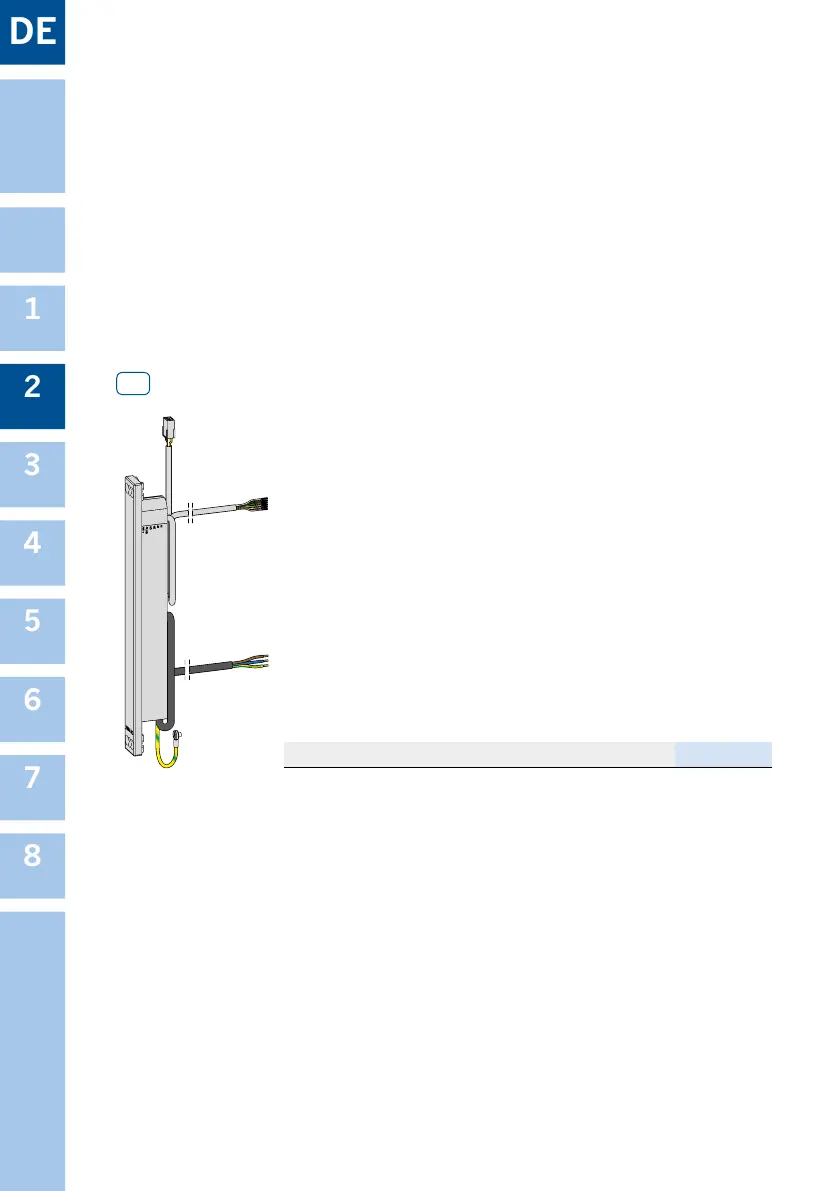

Rahmennetzteil (optional)
Schaltnetzteil (einphasige, primär getaktete Einbauspannungs-
versorgung, impulsbelastbar, kurzschlussfest, leerlauest, hoher
Wirkungsgrad, thermischer Überlastschutz). Das Netzteil ist ge-
eignet zur Montage im Blendrahmen, auf der Baustelle muss le-
diglich der Netzanschluss (230 V) vorgenommen werden.
• 4 m Kabel für Ausschluss 230 V AC mit Aderendhülsen
• 0,4 m Kabel mit Ringöse (M4) zur Erdung
• 0,2 m Kabel mit Stecker zur Verbindung mit Rahmenteil
STV-KÜ-T1 RT KABEL 0,6M RNT
• 4 m Kabel (6-adrig) für externes Signal (potentialfreier Kon-
takt - Schaltzeit min. 0,5 Sekunden) von externen Zutritts-
kontrollsystemen inkl. Spannungsversorgung (Ausgang)
STV-NETZTEIL RAHM. 12 V DC 1,5 A (2A/2S) 5038587
ACHTUNG! Kabel für externes Signal am Rahmennetzteil ist stromführend (12 V
DC), keine Fremdspannung anschließen!
Im Auslieferungszustand isoliert, bei Kürzung (z. B. Anpassung an die bauliche Situati-
on) ZWINGEND isolieren, wenn nicht benötigt.
GEFAHR!
Netzteil muss unbedingt fachgerecht geerdet werden (Ringöse zur Erdung
sicher mit Metallprol verbinden).
Kabeldurchführung bei 230 V Kabel verwenden (2 x im Lieferumfang enthalten)!
Keine Fremdspannung auf Ausgang für externe Signale.
ACHTUNG! Bei der Kombination blueMatic EAV + Zutrittskontrollsystem darf das
Winkhaus Netzteil STV-HT NETZTEIL 12 V DC/2 A nicht mit mehr als 2 A belastet
werden! Bei der Kombination mit Rahmennetzteil STV-NETZTEIL RAHM. 12 V DC
darf das Netzteil max. mit 1,5 A dauerhaft und max. 2 A für 2 s belastet werden!
