Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
23
6

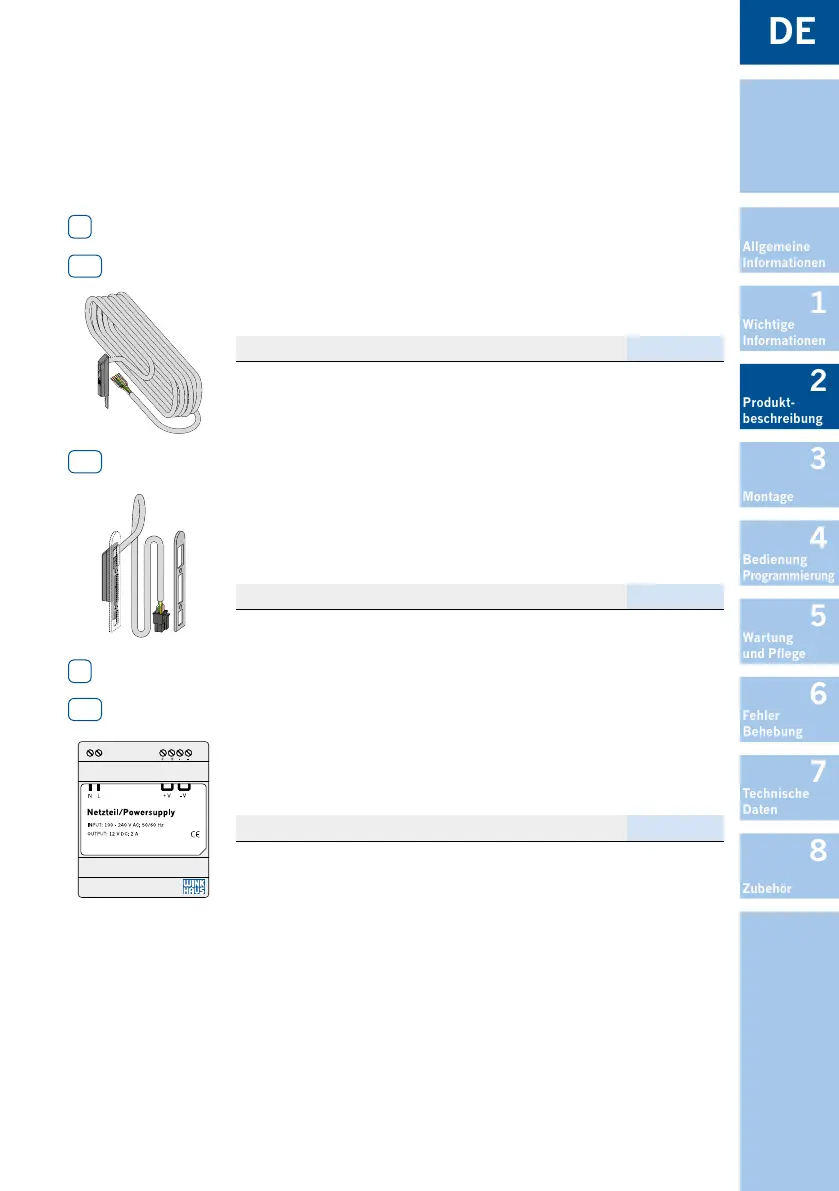

Rahmenteil
6a
Rahmenteil für externes Netzteil
Rahmenteil mit 4 m Kabel und Aderendhülsen (6-adrig)
STV-KÜ-T1 RT KABEL 4M 5040503
6b
Rahmenteil für Rahmennetzteil
Rahmenteil mit 0,6 m Kabel und Stecker zur Verbindung zum
Rahmennetzteil inclusive Abdeckung STV-KÜ-T1 RT R8, zur Ab-
deckung der Prolbohrung auf der Rahmenseite notwendig
STV-KÜ-T1 RT KABEL 0,6M RNT 5040504
7
Netzteil
7a
Externes Netzteil
Netzteil zur Spannungsversorgung von EAV mit 100 - 240 V,
50/60 Hz, 12 V DC, 2 A, für Hutschienenmontage
STV-HT NETZTEIL 12 V DC/2A 2469777
HINWEIS! Das Winkhaus Netzteil 12 V ist prinzipiell für den Betrieb von Winkhaus
Verriegelungen vorgesehen. In Ausnahmefällen können Kleinverbraucher (z. B. Fin-
gerscanner im Türelement) mit diesem Netzteil mit versorgt werden - bis zu einem
zusätzlichen Strombedarf von max. 0,5 A und die Spannungsanforderung muss zum
Netzteil passen (12 V DC).
HINWEIS! Betrieb einer zweiten EAV-Verriegelung an einem Netzteil ist nicht mög-
lich, pro Verriegelung ist jeweils ein separates Netzteil zu verwenden.
