Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
29
Flügelteil
1
bei Verwendung mit Abdeckblech
4
(Abbildung 1):
• Langloch max. 95 mm fräsen, ca. 50 mm tief
Flügelteil
1
bei Verwendung ohne Abdeckblech
(Abbildung 3):
• Bohrung 2 x Ø 13 mm bzw. Langloch durch
die Beschlagnut (ca. 245 mm vertikal unter der
Ø 8 mm Rahmenteilbohrung, abhängig vom
Prol / Band-Drehpunkt) und für Schraube
5
vorbohren (Ø 2,5 mm)
ACHTUNG! Die Bohrungen müssen beidseitig
gratfrei sein. Die Feder muss auch bei geschlos-
sener Tür eine leichte Vorspannung (ca. 10 mm)
haben.
• Notwendige Durchführungsbohrungen (Ø 13
mm) im Flügel anbringen (z. B. in dem Glasfalz)
• Kabel mit Stecker für Motorkasten durch den
Türügel führen
• Das Ende der Feder im Flügelteil
1
in die Boh-
rung / Ausfräsung im Türügel / Abdeckblech
stecken.
• Flügelteil
1
am Abdeckblech
4
mit Schraube
4.1
M3 x 12 mm befestigen bzw. alternativ
mit Beschlagschraube
5
Ø 3 x 20 mm in der
Beschlagnut befestigen
• Kabel z. B. im Glasfalz zum Motorkasten verle-
gen, restliches Kabel z. B. in Hohlkammer hin-
ter dem Motorkasten verlegen
ACHTUNG! Hinter dem Flügelteil
1
des Kabel-
übergangs muss eine Kabelreserve von ca. 3 - 5 cm
f ür die Federdehnung vorhanden sein!

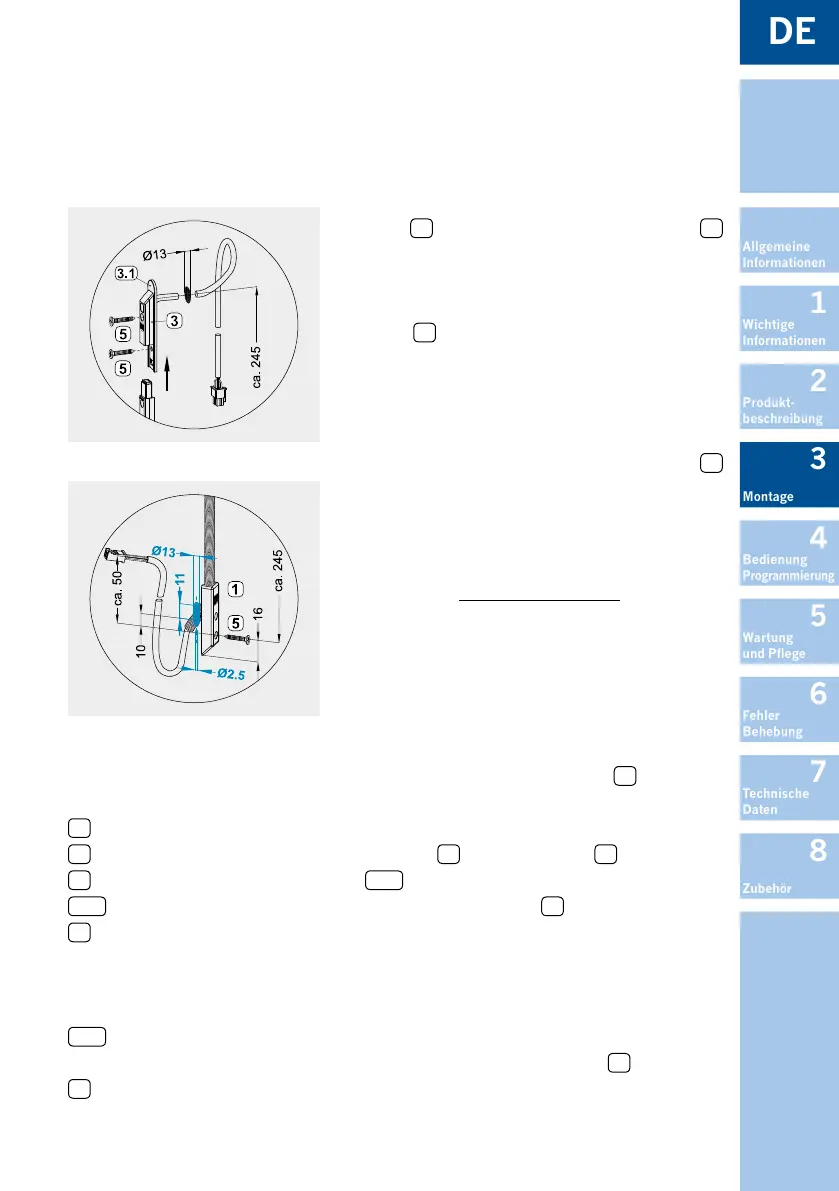

Abbildung 3.2-2: Detail Rahmenteil 2
Abbildung 3.2-3: Detail STV-KÜ-T1 FT
ohne Abdeckblech
1
Flügelteil
2
Rahmenteil 1
3
Rahmenteil 2
3.1
STV-Abdeckung KÜ-T1 RT R8
4
Abdeckblech
(F16 = L 126 mm R8;
F20 = L 130 mm R10;
F24 = L 134 mm eckig)
4.1
Schraube M3 x 12
(im Lieferumfang Abdeckblech)
5
Beschlagschrauben
(im Lieferumfang STV-KÜ Flügelteil)
