DE
Print-no. 504 474 4
01/2017
Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
30
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten

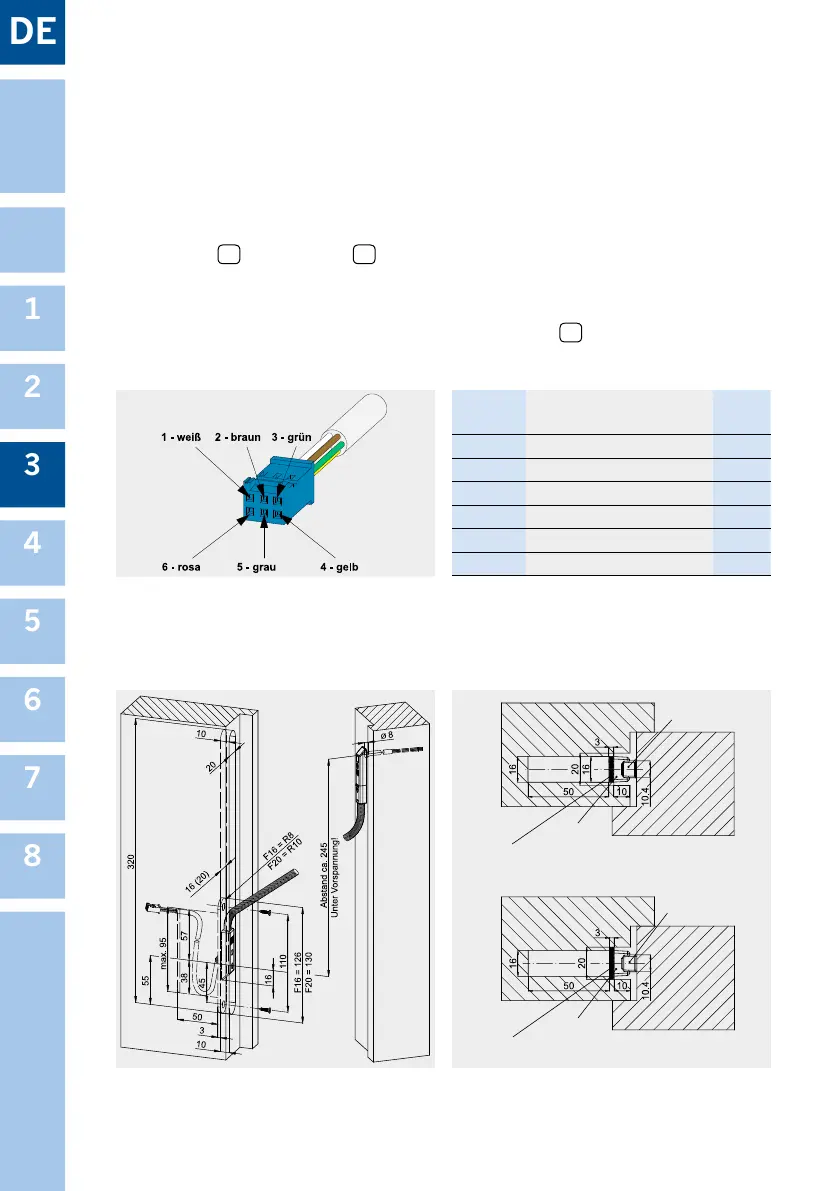

Abbildung 3.2-4: Einbau STV-KÜ-T1 FT und Abdeckblech F16 bzw. F20 in Holz (Maße in mm)
Flügelteil
Abdeckblech F16
Rahmenteil
Flügelteil
Abdeckblech F20
Rahmenteil
• nach Einhängen des Türügels Steckverbindung herstellen
• Flügelteil
1
mit Schraube
5
Ø 3 x 20 mm sichern (Abbildung 1)
ACHTUNG! Beim Aushängen des Türügels (z. B. während der Montage des Blend-
rahmens in die Mauerlaibung) die 2. Sicherungsschraube
5
komplett herausschrau-
ben! Ungenutzte Adern des Kabels isolieren!
Abbildung 3.2-3: Kabelbelegung bei Verwendung mit blueMatic EAV
Ader Kabelbelegung bei Verwen-
dung mit blueMatic EAV
Not-
wendig
1 - Weiß + 12 V DC Ja
2 - Braun 0 V (Masse) Ja
3 - Grün Freigabesignal Ja
4 - Gelb Optional, für Drehtüröner Ja
5 - Grau Optional, für Drehtüröner Ja
6 - Rosa nicht belegt Nein
Abdeckbleche für STV-KÜ-T1 FT
