Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
36
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten
zum/vom Motorkasten
bzw. Kabelübergang
z. B. Lüsterklemme
(Bauseitig)
Taster
„Önen“
Drehtüröner
(optional)
weiß
braun
grün
gelb
grau
rosa frei
Empfehlung:
UP-Dose bzw. Abzweig-
dose für Kabelverbinder
Kabel mind. 2 x 0,8 mm²,
max. 100 m Länge (bis
zum letzten Taster bzw.
Zutrittskontrollsystem)
Kabel mind. 2 x 0,8 mm²,
max. 40 m Länge
Länge und Querschnitt:
Vorgaben durch Hersteller
Drehtüröner
Netzteil
12 V DC/2 A
(Plus) (Minus)
230 V/50 HzL N PE
Nr. Bezeichnung Nr. Bezeichnung
8
„Taste P1“
11
„Summer“
9
„grüne LED“
12
„Relais“
10
„rote LED“
13
„Jumper“ 12 V/24 V

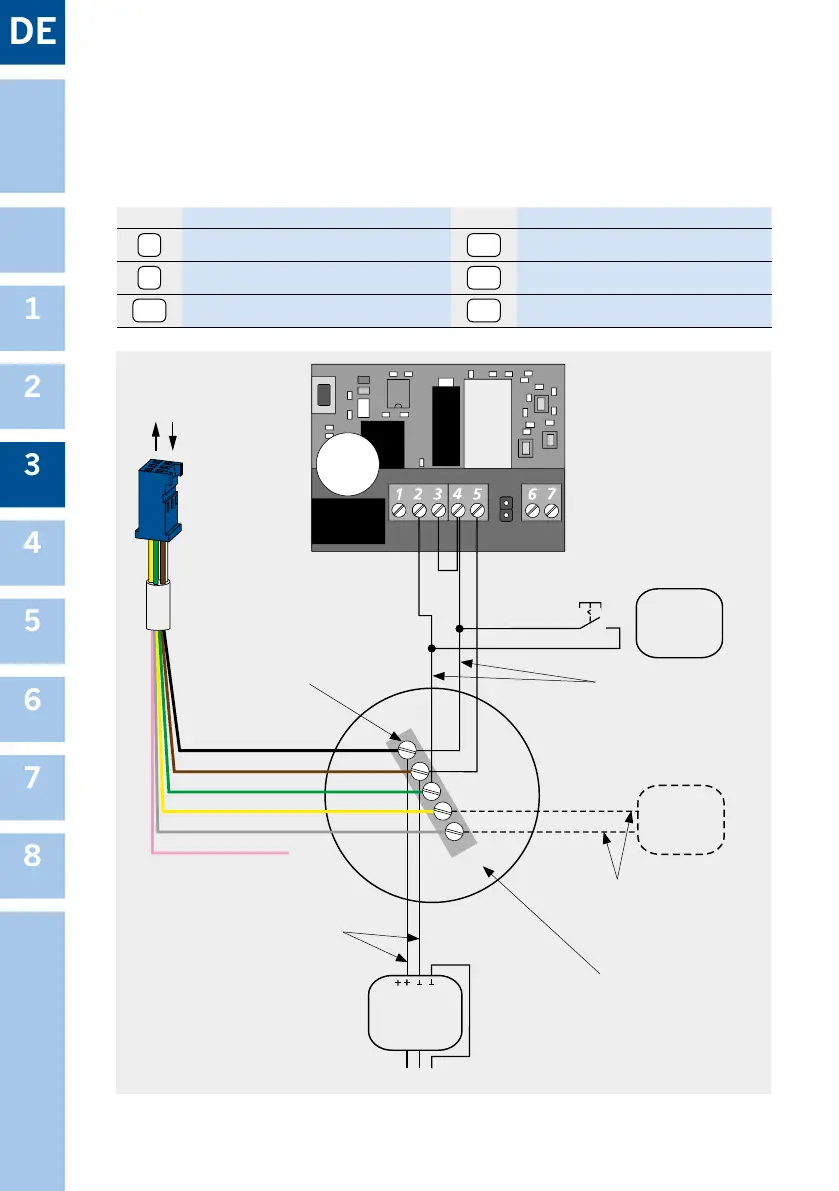

Abbildung 3.5.1-2: Installation Funk-Empfänger
