Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
21
(
6), 7), 8)
)
5

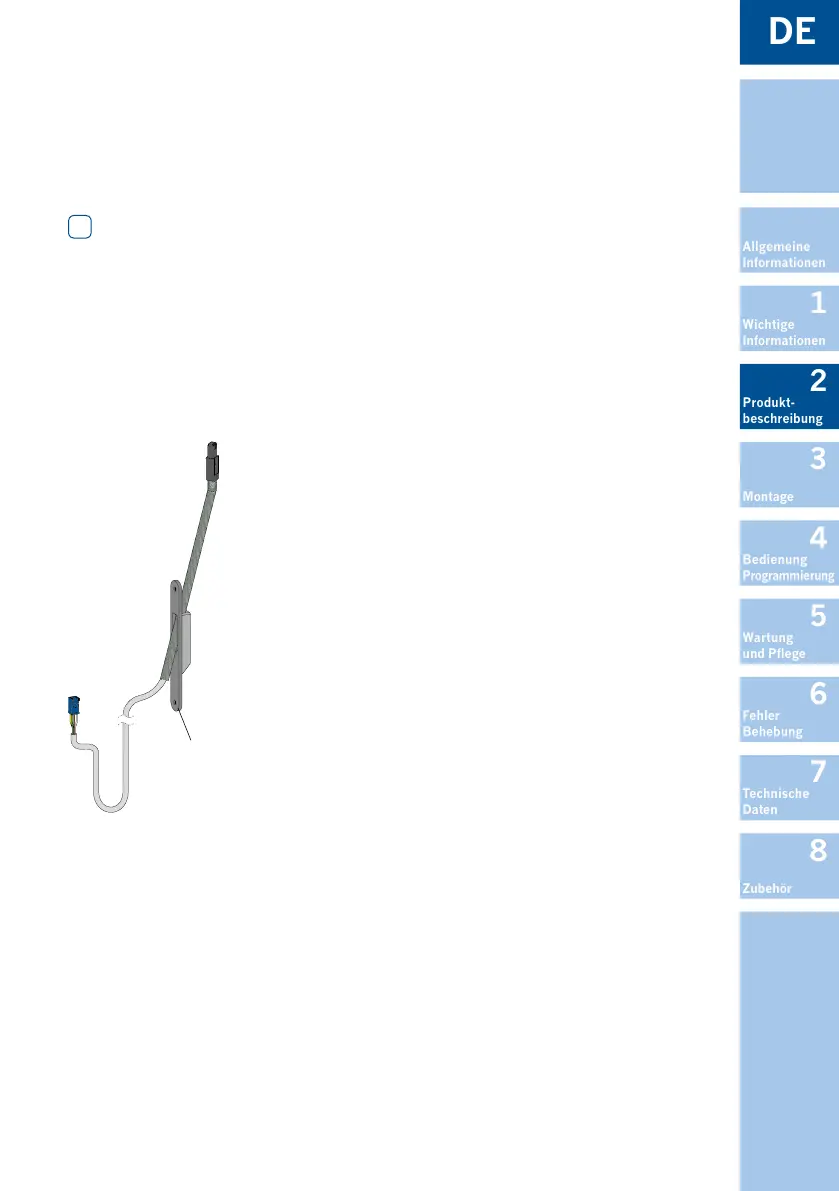

Kabelübergang STV-KÜ-T1 FT (Flügelteil)
Zur Übertragung des Stroms vom Rahmen zum Flügel können sog. Kabelübergänge
(Details im folgenden Text) oder sog. Stößelkontakte (siehe separate Bedienungsan-
leitung Stößelkontakt) verwendet werden.
ACHTUNG!
Die Kabelübergänge sind im sicheren Bereich (z. B. im Falz verdeckt liegend) zu
montieren und gegen Manipulation zu schützen.
Steckbarer und verdeckt liegender Kabelübergang
• trennbar über Steckfunktion mit Sicherungsschrauben
3 x 20 mm (in Verpackung Flügelteil enthalten)
•
Flügelteil mit Federummantelung in verschiedenen Ausführungen
1)
STV-KÜ-T1 FT 2 M mit 2 m Kabel + Stecker für Motorkasten
2)
STV-KÜ-T1 FT 3,5 M mit 3,5 m Kabel + Stecker für Motorkasten
3)
STV-KÜ-T1 SET FT INTEGR-EAV FT 1 M + KABEL 3 M mit 1
m Kabel, Kabelende mit 8-poligem Stecker (für Steuereinheit
ekey home integra) + Anschlusskabel für Motor 3-adrig
4)
STV-KÜ-T1 SET FT ZK-EAV FT 4 M + KA 3,5 M mit 3,5 m Ka-
bel + Kabelende mit 5-poligem Stecker zur Verbindung mit
Y-Kabel + Y-Kabel INSIDE EAV 0,5 m
5)
STV-KÜ-T1 SET FT ZK-SO + EAV FT 1M + KABEL 3 M, Set mit
KÜ-T1-SOMMER-EAV Flügelteil + Anschlusskabel SOMMER 3 m
für Motor
• Rahmenteil 1 mit 4 m Kabel und Aderendhülsen oder alternativ Rahmenteil 2 mit
0,6 m Kabel und Stecker für Rahmennetzteil
• verdeckt liegend in der Falzluft
• dient als elektrische Schnittstelle mit 6 Adern zwischen Türügel und Blendrahmen
• Farbe silber/grau
• Einfräsung des Kabelübergangs ab 11 mm Falzluft nicht notwendig, deshalb gut
geeignet für Kunststo- und Aluminium-Haustüren (systemabhängig), mit entspre-
chender Fräsung auch für Holz-Haustüren geeignet
• Empfehlung: Es sollte generell ein Abdeckblech (abhängig von der Stulpbreite und
der Materialart Holz, Kunststo oder Aluminium) verwendet werden, um die Frä-
sung für die zwingend notwendige Kabelreserve abzudecken und Kabelbruch zu
vermeiden.
