HINWEIS!
Beachten Sie ggf. die Einbauhinweise der zusätzlichen Anwendung!
• Gehäusedeckel wieder schließen und verschrauben.
Nr. Klemmen
8, 9 NO Relais K4 - Kontakt im Ruhezu-
stand oen, schließt bei Aktivierung
per Handsender
9, 10 NC Relais K4 - Kontakt im Ruhezu-
stand geschlossen, önet bei Aktivie-
rung per Handsender
11, 12 „12 V AC/DC“
11, 13 „24 V AC/DC“
14 „Antenne“
15 „Schirm“

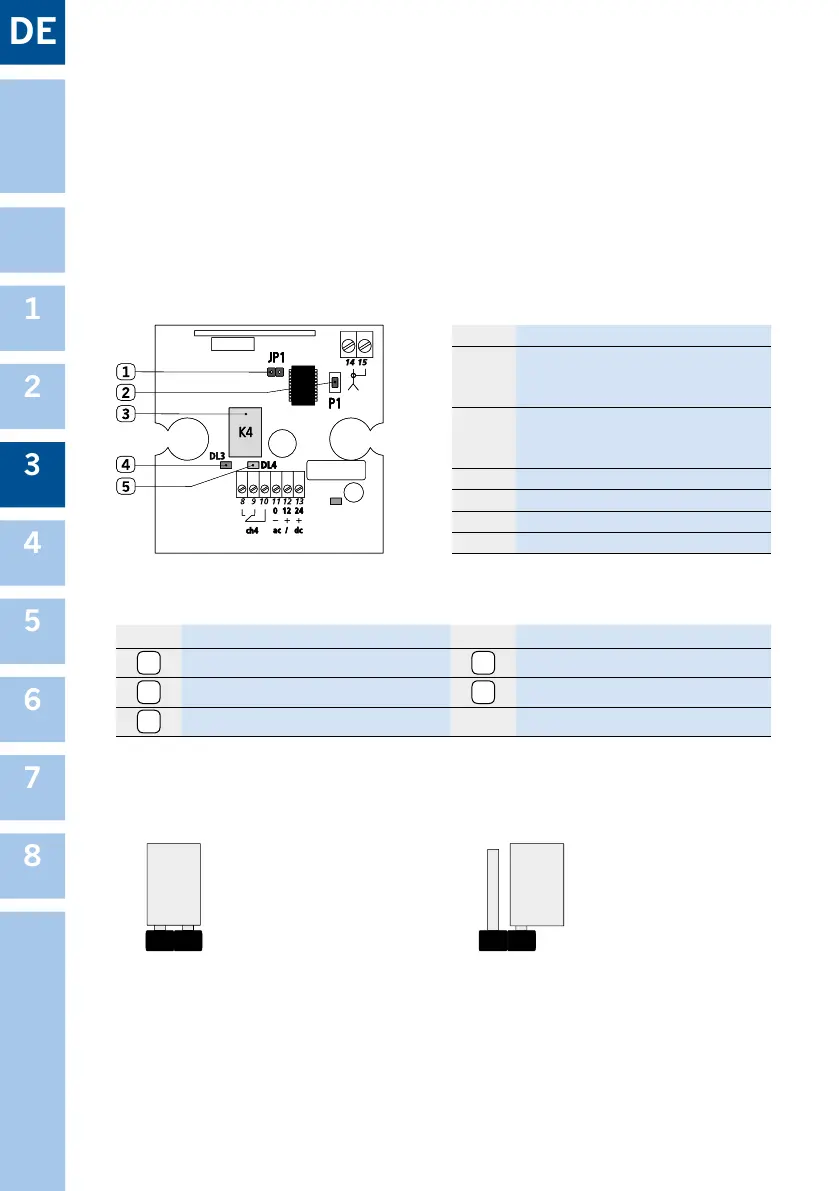

Abbildung 3.5.2-2: Klemmenbelegung Empfängerplatine
Nr. Bezeichnung Nr. Bezeichnung
1
„Jumper JP1“
4
„rote LED“
2
„Taste P1“
5
„grüne LED“
3
„Relais K4“
• Das Relais K4 können Sie durch den Jumper JP1 als ON/OFF oder Impuls einstellen
(siehe Abbildung 3.5.2-3). Einstellung erfolgt in Abhängigkeit von der Steuerung,
welche mit dem Empfänger angesteuert werden soll.
Abbildung 3.5.2-3: Einstellung Relais K4
• Relais bleibt nach Betätigung per
Handsender aktiv.
• Abschalten durch erneutes Betätigen
des Handsenders.
• Relais wird nach Betätigung per Hand-
sender kurzzeitig aktiv und schaltet
nach ca. 1 Sekunde selbstständig wie-
der ab.
