Batteriewechsel am Funk-Handsender
• Ziehen Sie die farbig abgesetzte Batterieabdeckung an der Unterseite des Hand-
senders an der Schlüsselringönung nach außen.
• Das Batteriefach wird herausgeschwenkt.
• Wechseln Sie die Batterien.
• Setzen Sie 2 Stück Lithium CR 2016.31 Batterien ein.
HINWEIS!
Bitte achten Sie auf die Polarität!
UMWELTSCHUTZ!
Entsorgen Sie die Batterien umweltge-
recht!

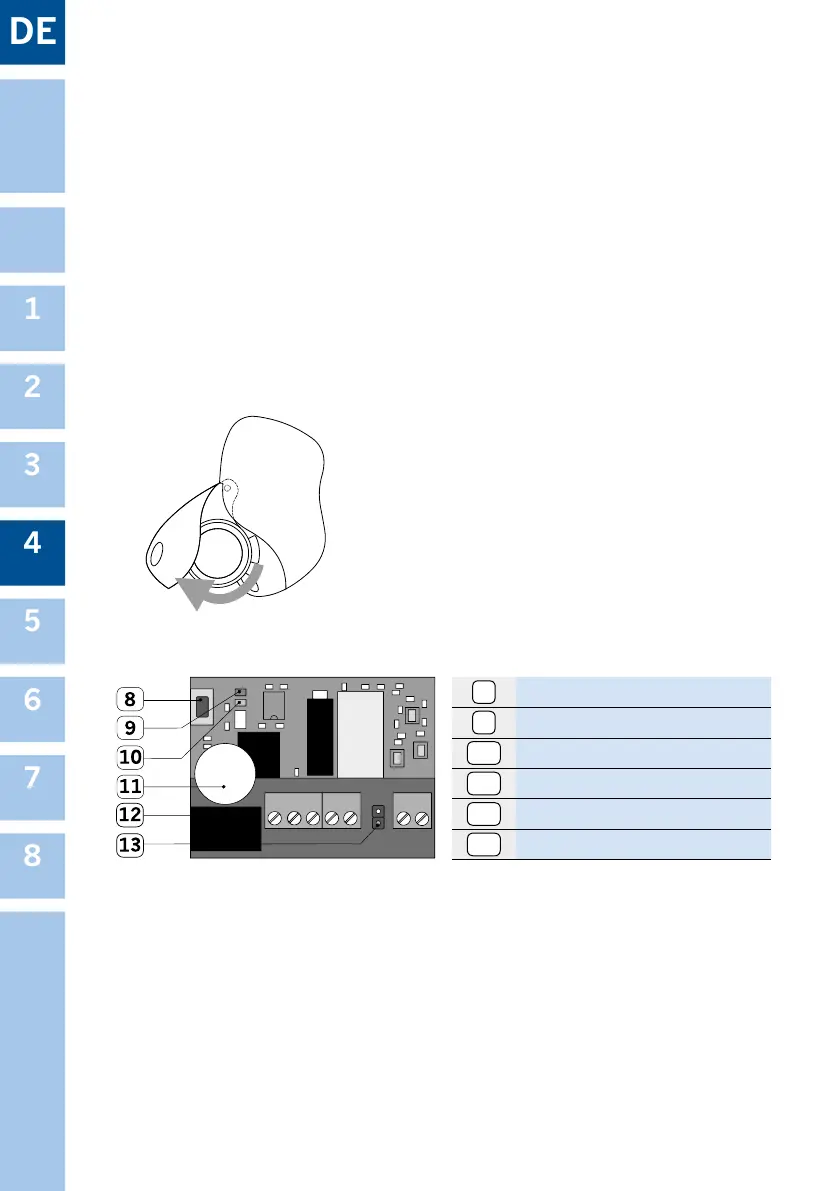

Einlernen von Funk-Handsendern direkt am Empfänger
8
„Taste P1“
9
„grüne LED“
10
„rote LED“
11
„Summer“
12
„Relais“
13
„Jumper“ 12 V/24 V
• Bei Programmierung über den Empfänger, muss dieser frei zugänglich sein.
• Drücken Sie die Taste P1 des Empfängers, bis die grüne LED leuchtet.
• Taste loslassen.
• Betätigen Sie die gewünschte Handsendertaste während der Leuchtphase der LED.
• Solange die LED leuchtet, können Sie weitere Funk-Handsendertasten einprogram-
mieren.
Anzeige Nutzspeicher voll: Wenn in der Einlernphase die Taste eines neuen Funk-Hand-
senders betätigt wird und beide LED am Empfänger gleichzeitig blinken, ist der Nutz-
speicher (max. 85 Tasten) voll.
