Winter 21 Series - Dimensions

Änderungen, die dem technischen Fortschritt dienen, sowie Irrtümer vorbehalten!
Alterations which serve the technological progress as well as errors excepted!
Seite 16 www.winter-pumpen.de
Kleinkreiselpumpe / Small centrifugal pump
Baureihe 21 / Type series 21
Betriebsanleitung / Manual

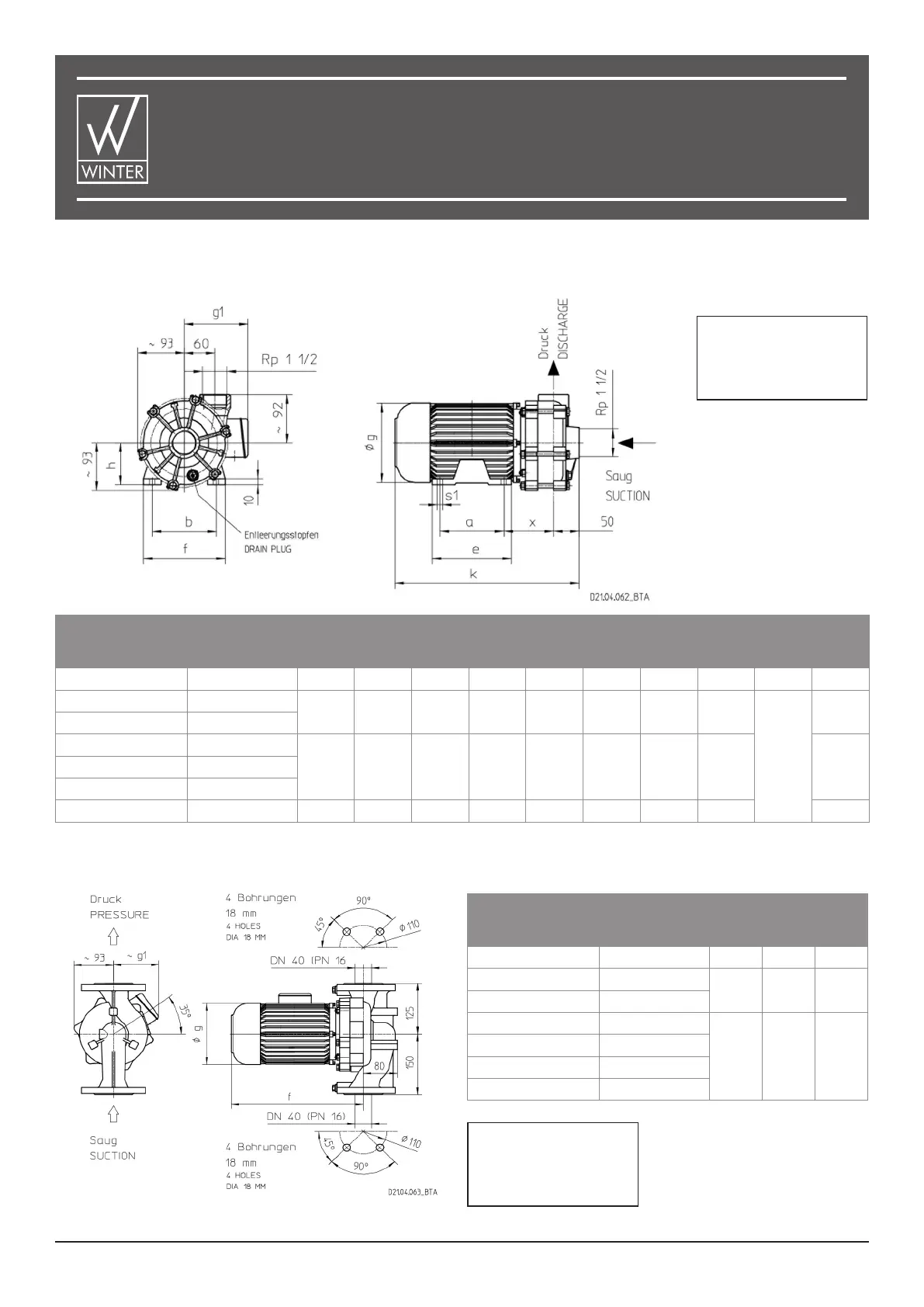

4.1.4 Abmessungen
21-41/0. .G (Bauart/Construction M)
Typ/Type
Motor (kW)
50 / 60 Hz
ATB
a
(mm)
b
(mm)
e
(mm)
f
(mm)
~ g
(mm)
~ g1
(mm)
h
(mm)
~ k
(mm)
s1
(mm)
x
(mm)
21-41/01 .G 0,25 / 0,3 80 100 100 125 125 90 63 292 7 98
21-41/02 .G 0,37 / 0,44
90 112 115 138 143 127 71 312
9
105
21-41/03 .G 0,55 / 0,65
21-41/04 .G 0,75 / 0,9
100 125 125 153 159 118,5 80 349 9621-41/06 .G 1,1 / 1,3
21-41/08 .G 1,5 / 1,8
21-41/11 .G 2,2 / 2,6 125 140 155 170 177,5 149,5 90 379 115
21-41/0. .IM (Bauart/Construction IM)
Typ/Type
Motor (kW)
50 / 60 Hz
ATB
~ g
(mm)
~ g1
(mm)
~ f
(mm)
21-41/01 .IM 0,25 / 0,3 125 95 242
21-41/02 .IM 0,37 / 0,44
143 130 262
21-41/03 .IM 0,55 / 0,65
21-41/04 .IM 0,75 / 0,9
159 125 300
21-41/06 .IM 1,1 / 1,3
21-41/08 .IM 1,5 / 1,8
21-41/11 .IM 2,2 / 2,6
4.1.4 Dimensions
Motorabmessungen sind
herstellerabhängig
Motor dimensions are
manufacturer dependent
Motorabmessungen sind
herstellerabhängig
Motor dimensions are
manufacturer dependent
