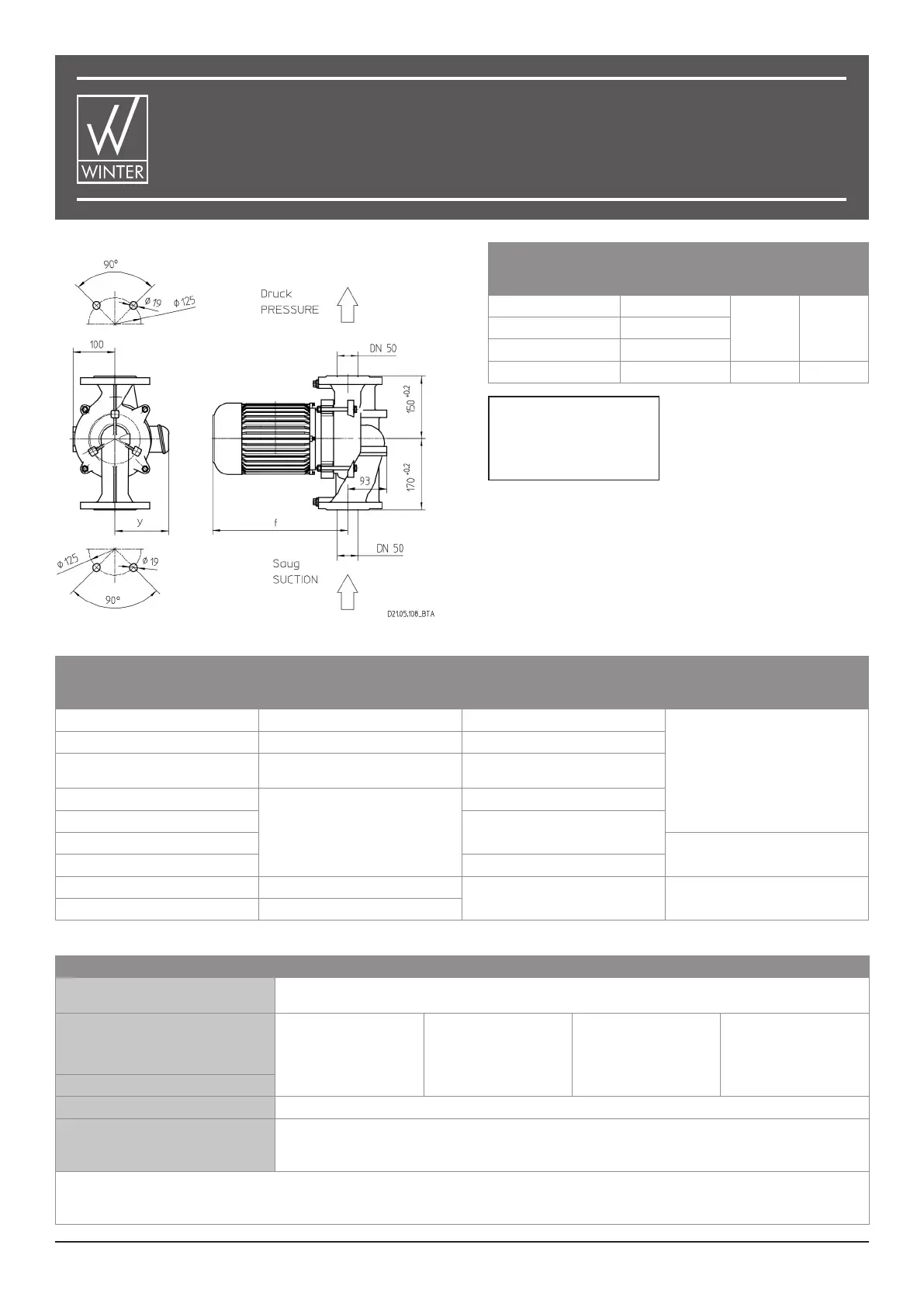

Kleinkreiselpumpe / Small centrifugal pump
Baureihe 21 / Type series 21
Betriebsanleitung / Manual
21-50/0. IM (Bauart Inline/Construction inline)
4.1.5 Werkstoffschlüssel
Werkstoffschlüssel WSS
Material code no. WSS
Gehäuseteile
Housing parts
Laufrad
Impellers
Welle
Shaft
05 CC480K (CuSn10-C) CC480K (CuSn10-C)
1.4462
07 1.4408 1.4408
08
CC333G
CuAl10Fe5Ni5-C
CC333G
CuAl10Fe5Ni5-C
11
EN-JL1030 (EN-GJL-200)
EN-JL1030 (EN-GJL-200)
12
CC480K (CuSn10-C)
13
1.4021 oder 1.4057
25 PPE GF30
32 CC480K (CuSn10-C)
CC333G
CuAl10Fe5Ni5-C
1.4462
45 EN-JL1030 (EN-GJL-200)
4.1.6 Werkstoffe im Überblick
21 - 41
Pumpenbauteile
Pump components
Mögliche Bauteilwerkstoffe (Sonderwerkstoffe auf Anfrage)
Possible component materials (Special materials on request)
Gehäuseteile*
(druckbeaufschlagt/mediumberührt)
Housing parts*
(pressurized/wetted)
EN-GJL-200
(EN-JL 1030)
CuAL10Fe5Ni5-C
(CC333G)
CuSn10-C
(CC480K)
GX5CRNiMo17-12-2
(1.4408)
Laufrad*/Impeller*
Dichtung/Seal Temperaturabhängig (bei Bestellungen bitte angeben!)/Dependent on temperature (please inform us at order!)
Welle* (Sonderwelle Elektromotor)
Shaft* (Special shaft electric motor)
X2CrNiMoN22-5-3
(1.4462)
* falls vorhanden/if available Andere Materialien auf Anfrage/Other materials on request
Es können auch diverse andere Werkstoffkombinationen erfüllt werden, nach Kundenvorgabe. Es können nicht alle Werkstoffkombinationen bei allen Pumpentypen und Bauarten realisiert werden.
Various other material combinations can be fulfilled after customer specifications. Not all material combinations can be realized with every pump type and construction.
Typ/Type
Motor (kW)
50 / 60 Hz
ATB
~ f
(mm)
~ y
(mm)
21-50/02 .IM 1,1 / 1,3
308 118,521-50/03 .IM 1,5 / 1,8
21-50/04 .IM 2,2 / 2,6
21-50/06 .IM 3,0 / 3,6 324 149
4.1.5 Material code no.
4.1.6 Materials overview
Motorabmessungen sind
herstellerabhängig
Motor dimensions are
manufacturer dependent
