5-
F
POWR
35

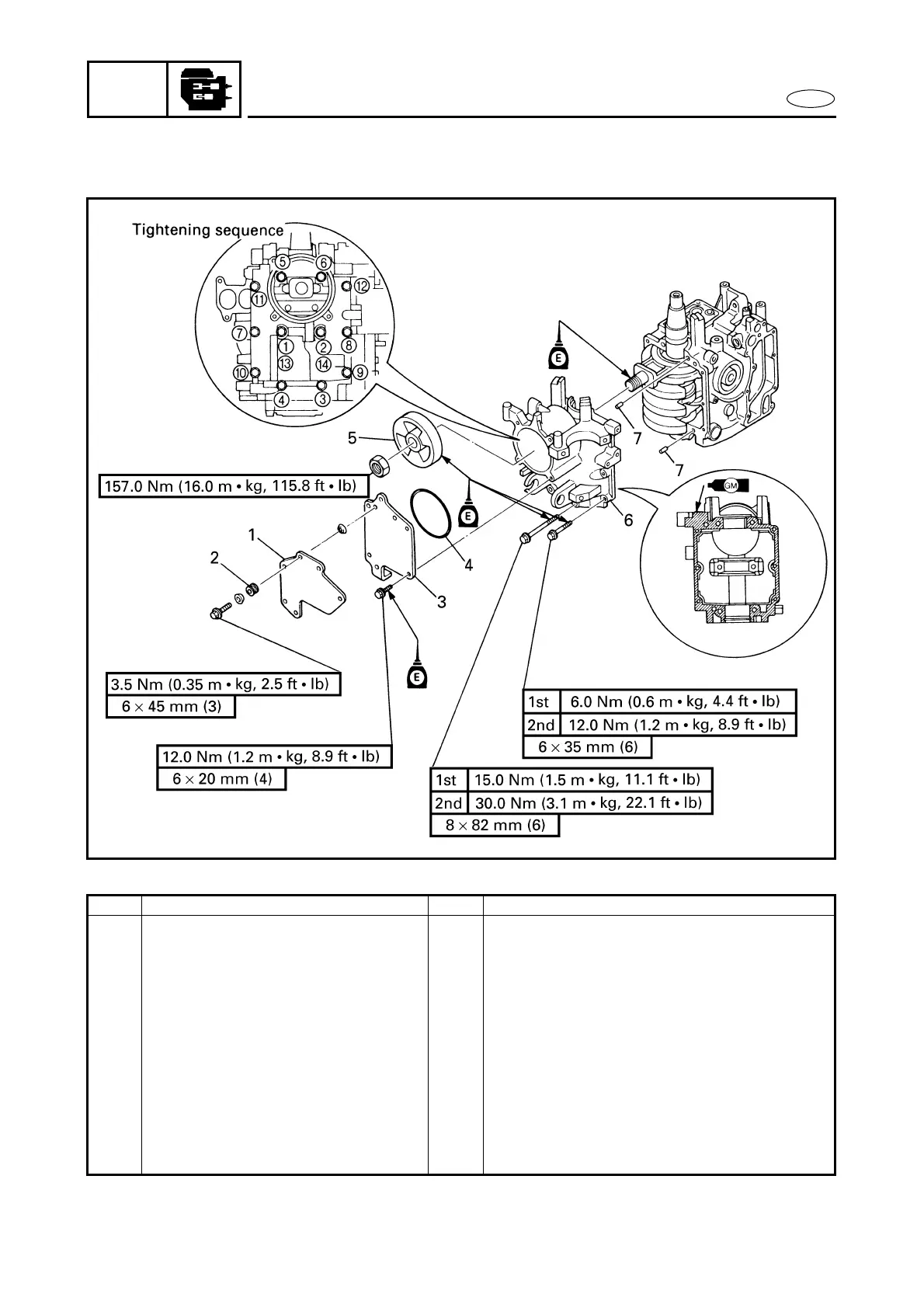

ENSEMBLE CARTER ET VILEBREQUIN
VUE EN ECLATE
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEPOSE DU CARTER Suivre l’“étape” de gauche pour la dépose.
Moteur Voir “MOTEUR”.
Stator Voir “STATOR ET COURROIE DE SYNCHRONISA-
TION”.
Système électrique Voir “SYSTEME ELECTRIQUE”.
1 Support 1
2 Œillet 3
3 Couvercle du cylindre de piston-balancier 1
4 Joint torique 1
5 Piston-balancier 1
6 Carter 1
7 Goujon 2
Pour l’installation, inverser les étapes de la dépose.
ENSEMBLE CARTER ET VILEBREQUIN
33
