7-
ES
BRKT
3

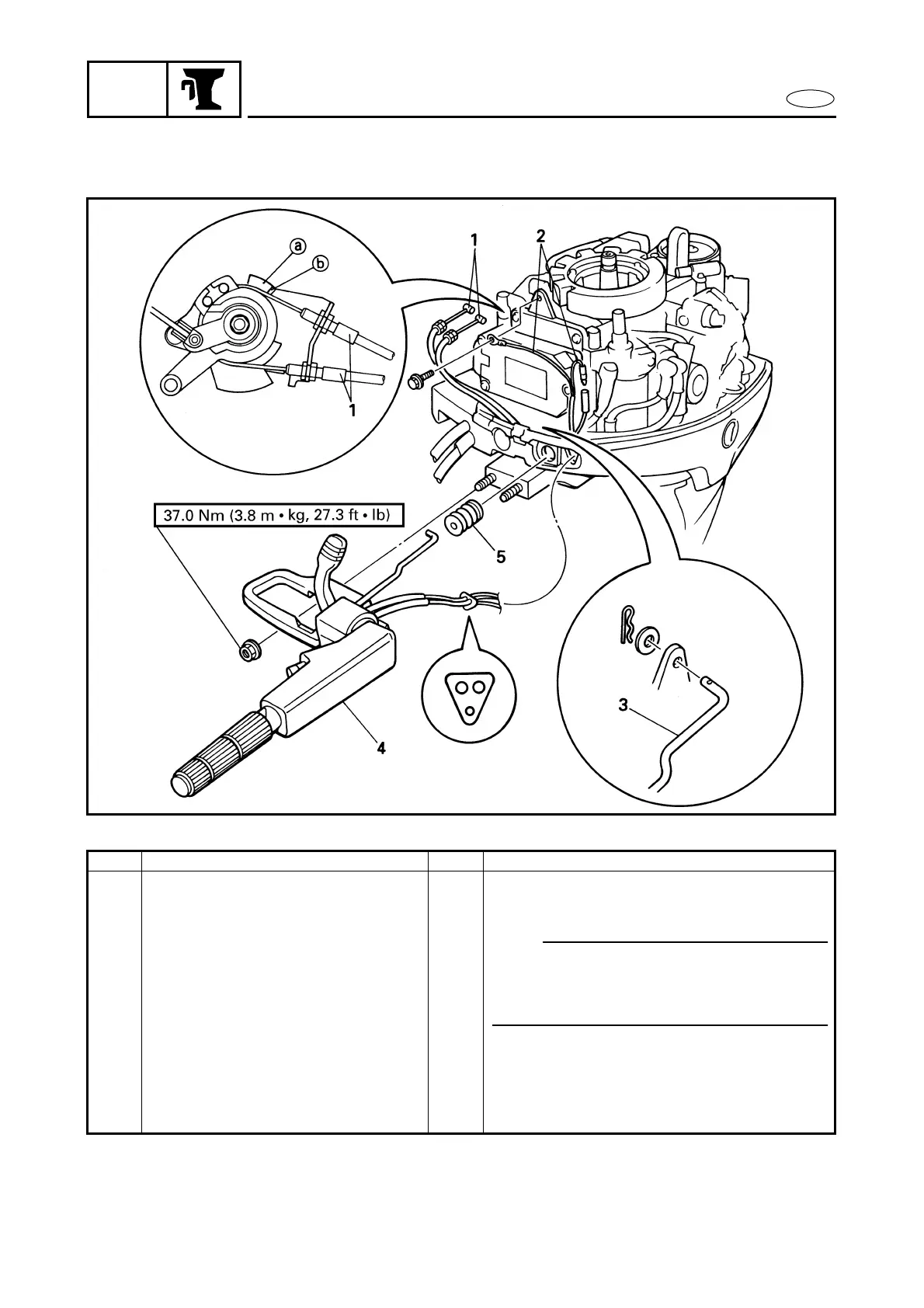

CAÑA DEL TIMON
DIAGRAMA DETALLADO
GRAFICÁ DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
EXTRACCIÓN DE LA CAÑA DEL TIMÓN
Siga los “Pasos” de la izquierda para la extracción.
Conjunto de la cubierta del magneto de volante Consulte la sección “MAGNETO DE VOLANTE” del
capítulo 5.
1 Cable del acelerador 2
2 Cable del interruptor de parada del motor 2
3 Varilla de articulación de cambios 1
4 Conjunto de la caña del timón 1
5 Anillo protector 1
Para la instalación, invierta los pasos de la extracción.
NOTA:
Cuando ajuste los cables del acelerador, asegúrese de que e
l
tope de la leva de control del acelerador a se pone en con-
tacto con el tope de la ménsula b (acelerador completa-
mente abierto) y luego, apriete las contratuercas.
CAÑA DEL TIMON
1
