FRICTION DE DIRECTION (MH, EH – option)

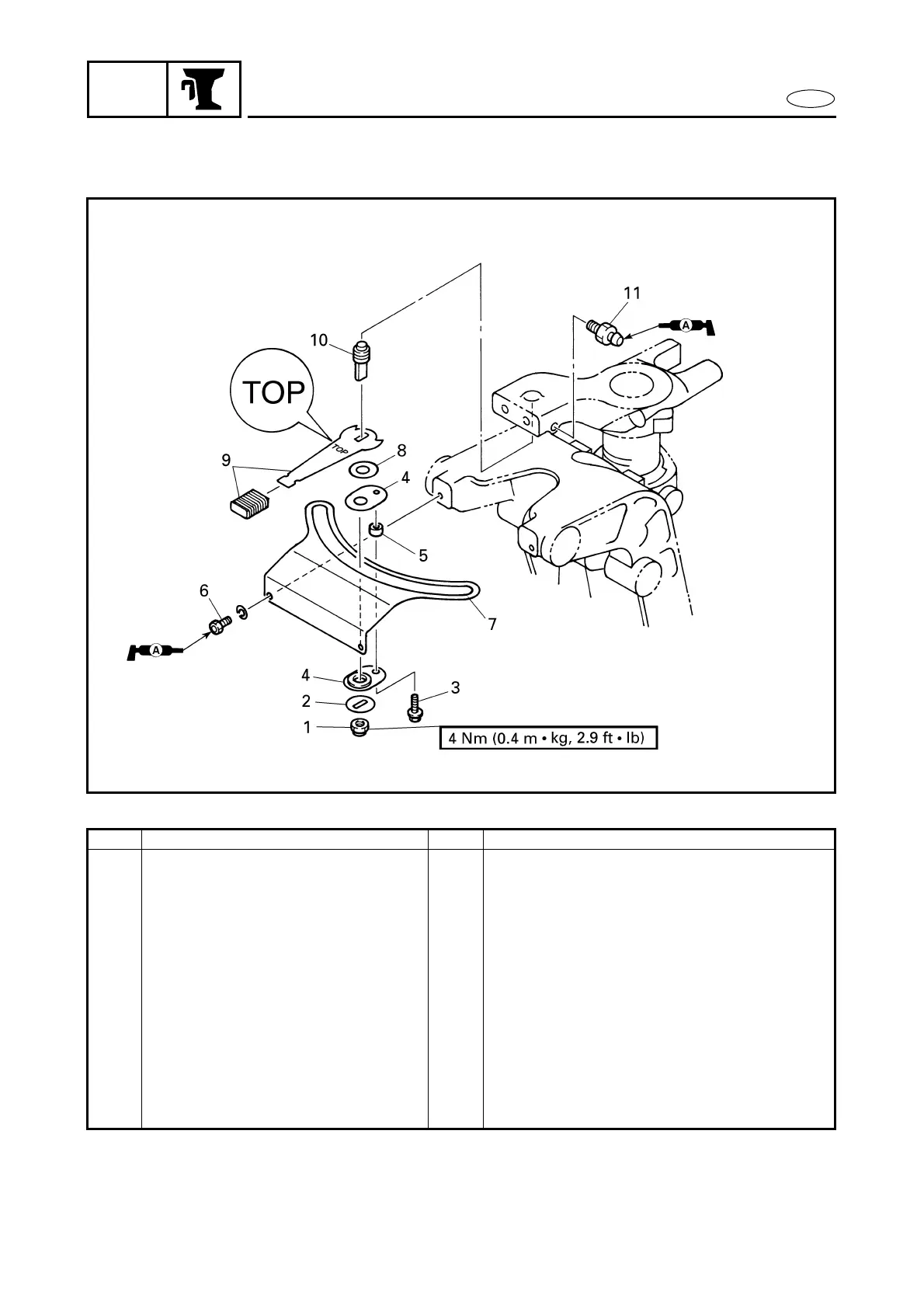

VUE EN ECLATE
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEMONTAGE DE LA FRICTION DE
DIRECTION
Suivre l’“étape” de gauche pour la dépose.
1 Contre-écrou 1
2 Rondelle 1
3 Boulon 1
4 Pièce de friction 2
5 Collier 1
6 Boulon 2
7 Plaque de friction 1
8 Rondelle plate 1
9 Levier de friction 1
10 Levier de verrouillage de direction 1
11 Graisseur 1
Pour l’installation, inverser les étapes du démontage.
