4-
F
FUEL
4
POMPE DE CARBURANT

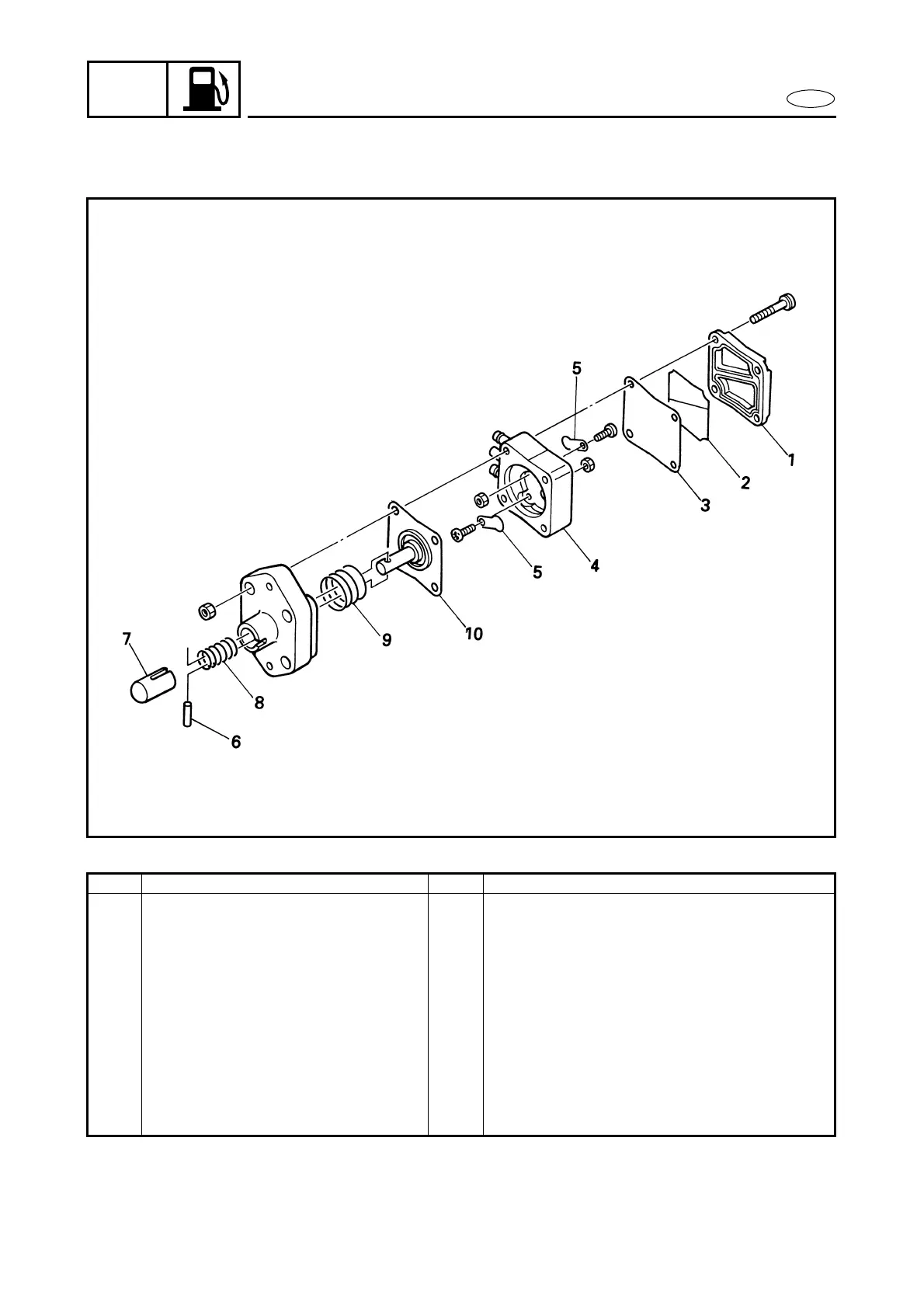

VUE EN ECLATE
POMPE DE CARBURANT
2
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEMONTAGE DE LA POMPE A HUILE
Suivre l’“étape” de gauche pour la dépose.
1 Couvercle de la pompe à carburant 1
2 Plaquette d’étanchéité 1
3 Diaphragme 1
4 Corps de la pompe à carburant 1
5 Soupape à siège 1
6 Goupille 1
7 Plongeur 1
8 Ressort de plongeur 1
9 Ressort de diaphragme 1
10 Diaphragme 1
Pour l’installation, inverser les étapes du démontage.
