4-
ES
FUEL
6
BOMBA DE COMBUSTIBLE

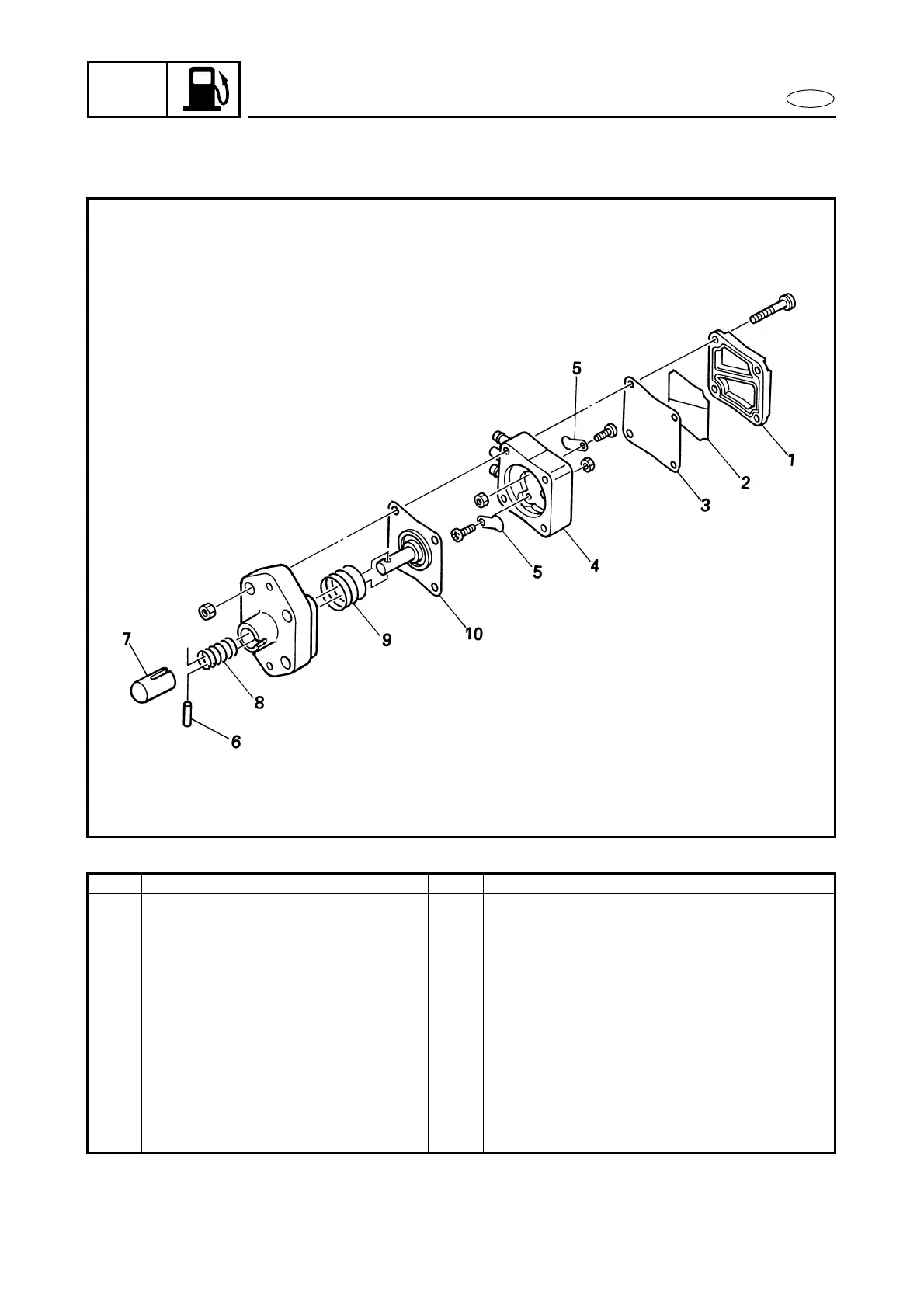

DIAGRAMA DETALLADO
BOMBA DE COMBUSTIBLE
2
GRÁFICA DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
DESMONTAJE DE LA BOMBA DE
COMBUSTIBLE
Siga los “Pasos” de la izquierda para la extracción.
1 Cubierta de la bomba de combustible 1
2 Empaquetadura 1
3 Diafragma 1
4 Cuerpo de la bomba de combustible 1
5 Asiento de la válvula 1
6 Pasador 1
7 Embolo 1
8 Resorte del émbolo 1
9 Resorte del diafragma 1
10 Diafragma 1
Para la instalación, invierta los pasos del desmontaje.
