1) Siguiendo estas directrices, atornille el soporte de montaje en una pared o
cuadro eléctrico (armario NEMA):
z Las lengüetas del soporte de montaje deben estar apuntando hacia arriba.
z Si el montaje se realiza en un muro de mampostería sin mortero, utilice los 4
tornillos y los 4 anclajes de pared.
z Si se va a montar en un cuadro eléctrico europeo (60,3 mm), utilice 2 tornillos
de rosca e insértelos en los orificios marcados con "A" en el diagrama que se
muestra a continuación.
z Si se va a montar en un cuadro eléctrico estadounidense (83,3 mm), utilice 2
tornillos de rosca e insértelos en los orificios marcados con "B" en el

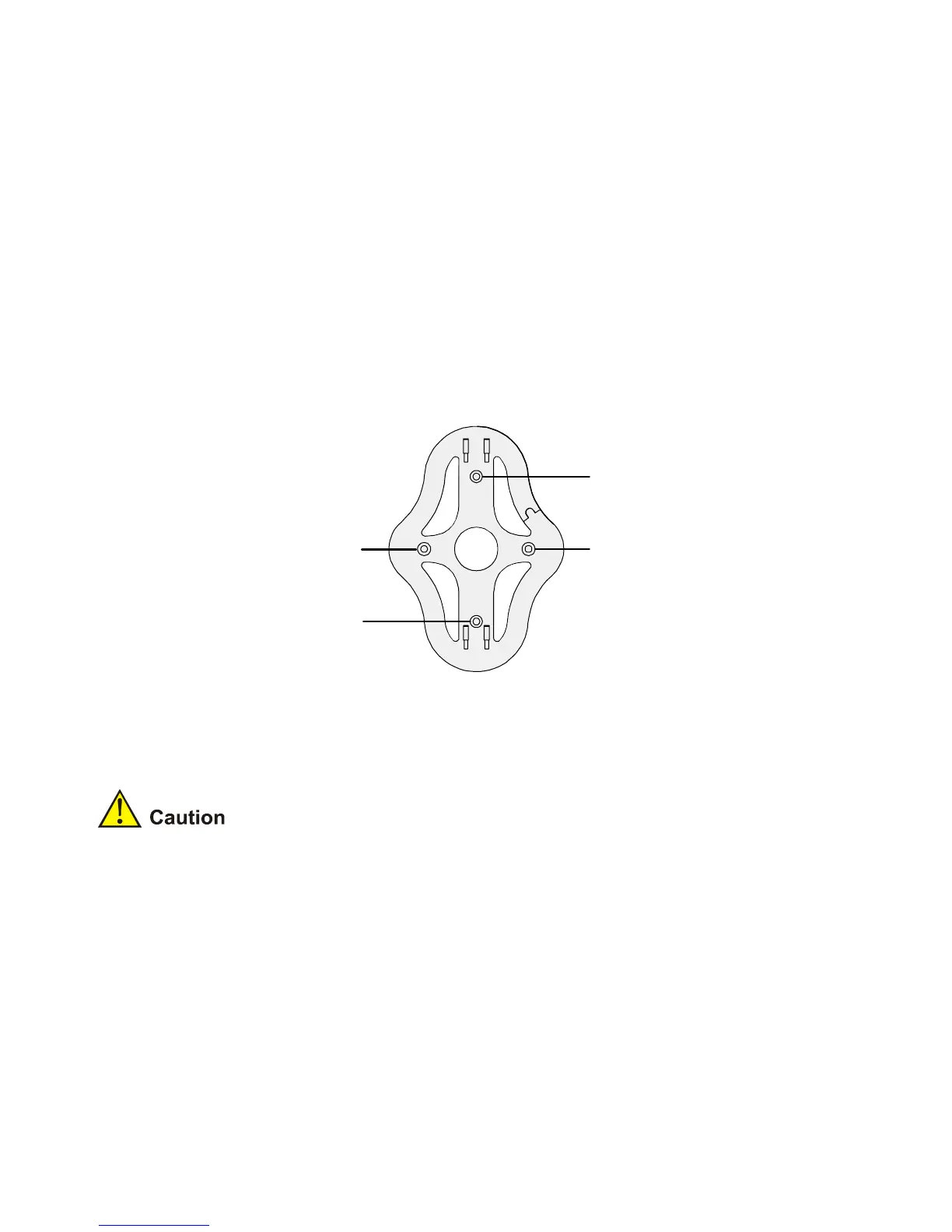

diagrama que se muestra a continuación.
A
B
A
B
2) Conecte el cable Ethernet (para la conexión de red y alimentación) al puerto
LAN, situado en la parte posterior del PA.
3) Para montar el PA en el soporte de montaje, inserte las lengüetas del
soporte de montaje en las ranuras situadas en la parte posterior del PA.
: Si está montando el PA en una pared, no podrá usar las ranuras
situadas en el borde estrecho inferior del dispositivo. Por el contrario, deberá utilizar
las ranuras de la parte posterior del PA.
Montaje de sobremesa
Para instalar el PA sobre una superficie plana, como una mesa o escritorio, siga estos pasos:
1) Inserte las lengüetas en el soporte de la mesa en las ranuras situadas en el
lateral del PA, tal como se muestra en la ilustración. Alinee el disyuntor del
cable hacia la parte superior del soporte.
