32
z Le tacche del supporto di montaggio devono puntare verso l'alto.
z Se si esegue il montaggio su una parete di cartongesso, utilizzare le quattro
viti e i quattro tasselli a espansione.

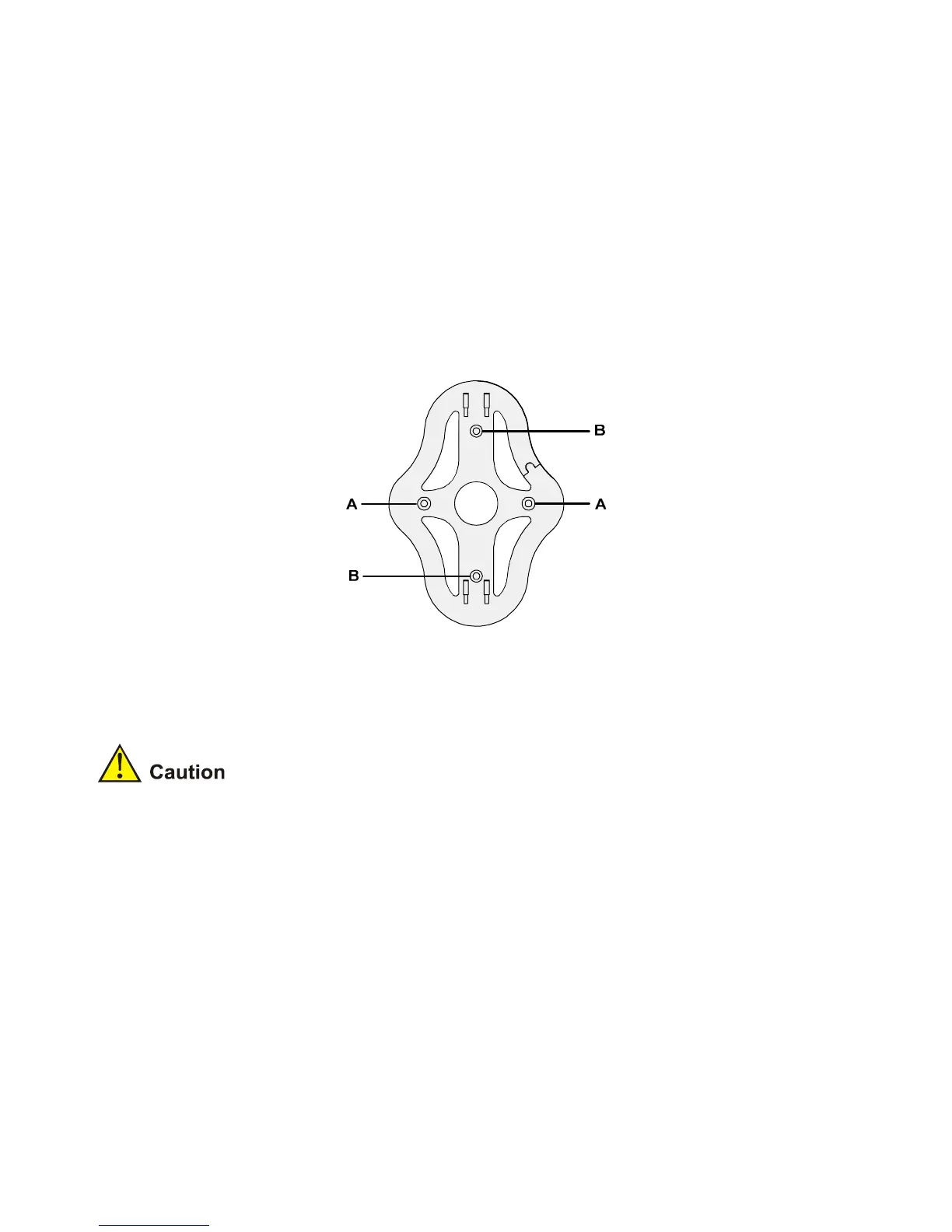

z Se si esegue il montaggio in un quadro elettrico conforme alla normative EU
(60,3 mm), utilizzare le due viti autofilettanti e inserirle nei buchi
contrassegnati con il carattere “A” nel diagramma mostrato di seguito.
z Se si esegue il montaggio in un quadro elettrico conforme alla normativa USA
(83,3 mm), utilizzare le due viti autofilettanti e inserirle nei buchi
contrassegnati con il carattere “B” nello schema mostrato di seguito.
2) Collegare il cavo Ethernet (per il collegamento all'alimentazione e alla rete)
alla porta LAN sul lato posteriore dell'AP.
3) Per fissare l'AP nel supporto di montaggio, inserire le tacche del supporto di
montaggio nelle fessure sul lato posteriore dell'AP.
: per montare l'AP a parete, non è possibile utilizzare le fessure sul lato
inferiore stretto del dispositivo. Utilizzare invece le fessure sul lato posteriore dell'AP.
Montaggio sul tavolo
Per installare l'AP su una superficie liscia, quale un ripiano o una scrivania, procedere
come segue:
1) Inserire le tacche del supporto da tavolo nelle fessure laterali all'AP, come
mostrato in figura. Allineare l'incavo per la disposizione del cavo alla parte
superiore del supporto.
