46
1) Postępując zgodnie ze wskazówkami, przykręcić uchwyt mocujący do ściany
lub elektrycznej skrzynki (obudowy NEMA):
z Wypustki uchwytu mocującego powinny być skierowane ku górze.
z W razie mocowania uchwytu do muru suchego, należy użyć 4 wkrętów i 4
kotew ściennych.

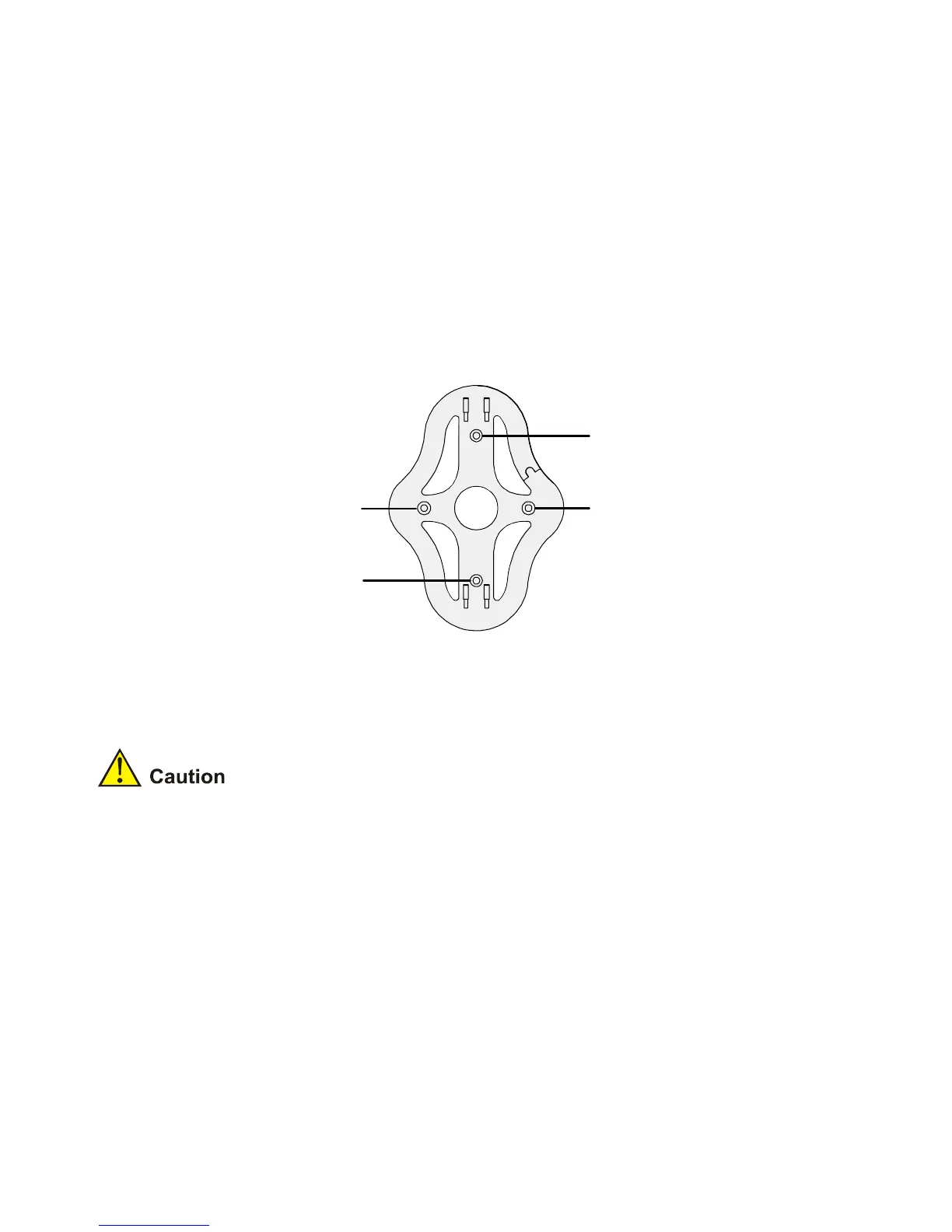

z W razie mocowania uchwytu do skrzynki elektrycznej zgodnej z normami UE
(60,3 mm), należy użyć 2 wkrętów gwintowanych, które należy wsunąć do
otworów oznaczonych literą „A” na załączonym niżej rysunku.
z W razie mocowania uchwytu do skrzynki elektrycznej zgodnej z normami
USA (83,3 mm), należy użyć 2 wkrętów gwintowanych, które należy wsunąć
do otworów oznaczonych literą „B” na załączonym niżej rysunku.
A
B
A
B
2) Podłączyć kabel sieci Ethernet (w celu uzyskania źródła zasilania
i połączenia sieciowego) do portu LAN w tylnej części AP.
3) Aby przymocować AP do uchwytu mocującego, należy dopasować wypustki
uchwytu mocującego do otworów w tylnej części urządzenia.
: W przypadku montażu AP na ścianie nie należy korzystać z otworów na dolnej
wąskiej krawędzi urządzenia. Zamiast tego należy wykorzystać otwory w tylnej części AP.
Montaż na blacie stołu
Aby zamontować AP na płaskiej powierzchni, takiej jak blat stołu czy biurka, należy
wykonać następujące kroki:
1) Dopasować wypustki stojaka do otworów w bocznej części AP zgodnie z
załączonym rysunkiem. Wyrównać wycięcie przeznaczone do
przeprowadzenia kabla w stosunku do górnej części stojaka.
