ABB 2600T Series Short Form Instruction Manual

2600T Series Pressure transmitters 266 models | SOI/266-XC 37
In accordo alle Direttive ATEX (Direttive Europee 94/9/EC del 23 marzo 1994) e relativi Standard europei che possono assicurare
la compatibilità con i requisiti di sicurezza essenziali, quali EN 60079-0 (requisiti generali) EN 60079-15 (speciche per apparecchia-
ture elettriche con tipo di protezione "n") EN 61241-0 (Apparati per uso con polveri combustibili), i trasmettitori di pressione della Serie
2600T sono stati certicati per i seguenti gruppi categorie, elementi di atmosfera pericolosa, classi di temperatura, tipi di protezione.
Esempi di applicazione sono mostrati di seguito.
d) Certicato ATEX II 3 G Ex nL IIC T4÷T6 (-50°C ≤ Ta ≤+85°C) ÷ (-50°C ≤ Ta ≤+40°C) e II 3D Ex tD A22 IP67 T85°C
Enti Ui = 42V dc Ii < 25 mA Ci < 13 nF Li < 0,22 mH
Dichiarazione di conformità FM Approvals numero FM09ATEX0025X e FM09ATEX0070X
Il signicato del codice ATEX è come segue:
II : Gruppo per aree di supercie (non miniere)
3 : Categoria
G : Gas (elemento pericoloso)
D : Polvere (elemento pericoloso)
T50°C: Massima temperatura superciale della custodia del trasmettitore con Ta (temperatura ambiente) di +40°C
per polveri (non gas) con strato di polveri no a 50 mm.
T95°C: come precedente per polveri, con Ta +85°C
Le altre marcature si riferiscono al tipo di protezione usato in accordo ai relativi standard EN:
Ex nL : Tipo di protezione "n" con tecnica di "Limitazione di energia"
IIC : Gruppo gas
T6 : Classe di temperatura del trasmettitore (che corrisponde a 85°C max) con una Ta (temperatura ambiente) +40°C
T4 : Classe di temperatura del trasmettitore (che corrisponde a 135°C max) con una Ta (temperatura ambiente) +85°C
Circa le applicazioni, questo trasmettitore può essere usato in "Zona 2" (gas) e "Zona 22" (polveri) aree classicate (pericolo discon-
tinuo/non frequente) come mostrato nei seguenti disegni:

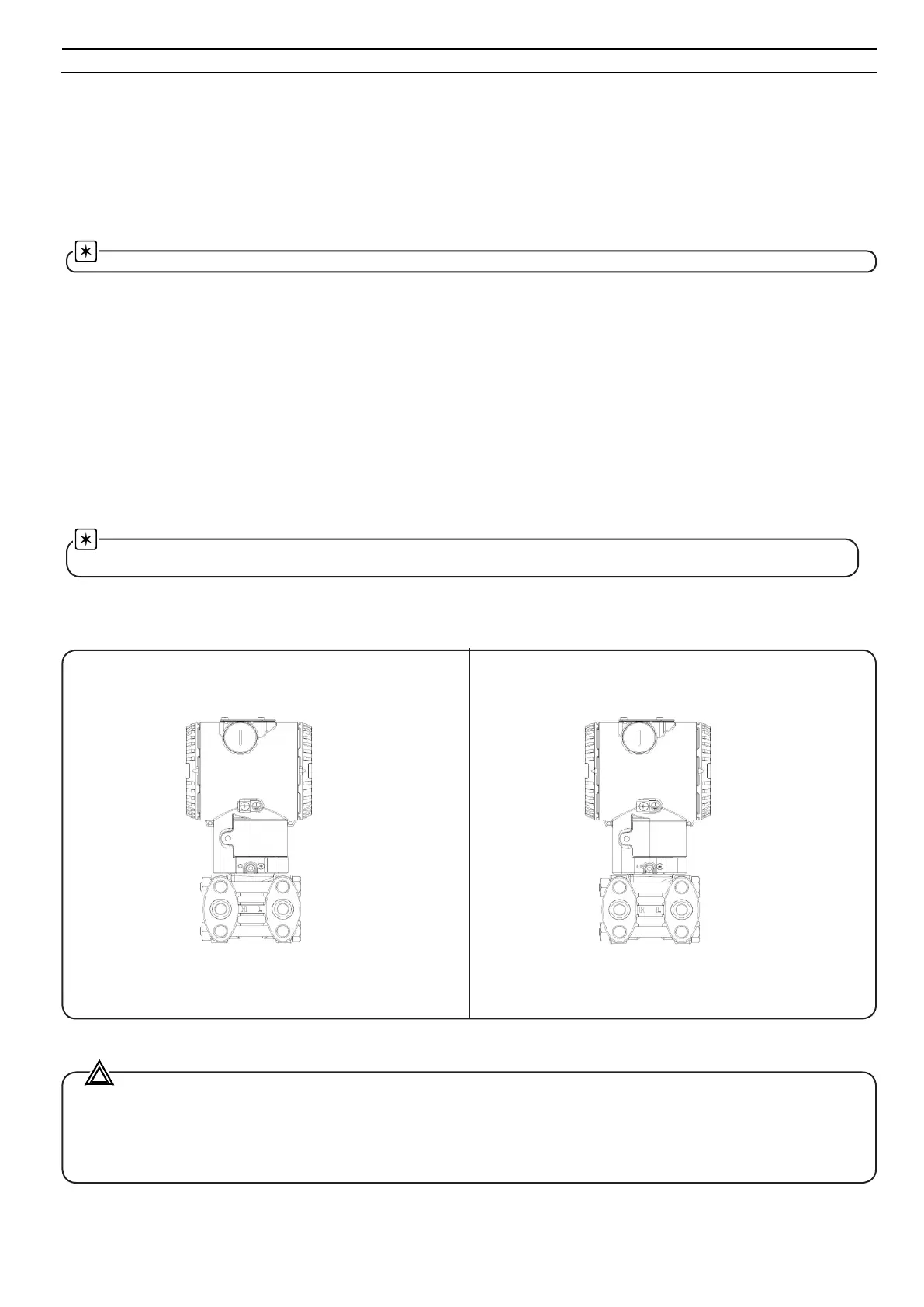

... ASPETTI DI "SICUREZZA EX" E "PROTEZIONE IP" (EUROPA)
APPLICAZIONI PER TRASMETTITORI DI PRESSIONE EX nL CATEGORIE 3G e 3D
Applicazione con Gas
Applicazione con polveri
Zona "2" Zona "22"
Tx 266 categoria
3G Ex nL
Tx 266 categoria
3D IP6x (Ex nL)
Nota: il trasmettitore deve essere connesso ad un alimentatore
con una tensione di uscita massima di 42 V d.c., come sopra
indicato.La li del trasmettitore è meno di 25 mA.
Nota: la protezione è garantita per la maggior parte dal "grado
IP" associato al minimo valore dall'alimentatore.
Nota: E' il supporto tecnico alla Dichiarazione di Conformità ABB
In fase di installazione questo trasmettitore deve essere alimentato attraverso un dispositivo limitatore di tensione, a
prevenzione del superamento della tensione nominale di 42 V cc.
Nota per trasmettitore di pressione con approvazione ATEX combinata
PERICOLO
Prima di installare il trasmettitore, l'utilizzatore deve marcare permanentemente sulla targa di certicazione il modo di protezione
scelto. Il trasmettitore potrà essere utilizzato solo in accordo al metodo prescelto durante tutto il suo impiego. Se vengono marcati
permanentemente entrambi i tipi di protezione (sulla targhetta di certicazione), il trasmettitore di pressione deve essere rimosso
dall'area classicata come pericolosa. Il tipo di protezione selezionato potrà essere cambiato solo dal costruttore dopo il necessario
adeguamento.
