ABB 2600T Series Short Form Instruction Manual

2600T Series Pressure transmitters 266 models | SOI/266-XC 57
Gemäß ATEX-Richtlinie (Europäische Richtlinie 94/9/EG vom 23. März 1994) und weiteren entsprechenden Standards, die die Erfül-
lung gültiger Sicherheitsanforderungen sicherstellen, u.a. EN 60079-0 (Allgemeine Anforderungen), EN 60079-15 (Spezikation für
elektrische Betriebsmittel mit der Zündschutzart "n"), EN 61241-0 (Allgemeine Anforderungen), wurden die Druckmessumformer der
Reihe 2600T für folgende Gruppen, Kategorien, Medien mit gefährlichen Atmosphären, Temperaturklassen und Schutzarten zerti-
ziert. Anwendungsbeispiele werden unten durch einfache Skizzen dargestellt.
d) Zertikat ATEX II 3 G Ex nL IIC T4÷T6 (-50°C ≤ Ta ≤+85°C) ÷ (-50°C ≤ Ta ≤+40°C) und II 3D Ex tD A22 IP67 T85°C
Elektrische Daten: Ui = 42V dc Ii < 25 mA Ci < 13 nF Li < 0,22 mH
FM-Zulassung " Konformitätsaussage"-Nummer FM09ATEX0025X bzw. FM09ATEX0070X
Die Bedeutung des ATEX-Codes ist folgender:
II : Gerätegruppe (alle Bereiche außer Bergbau)
3 : Kategorie
G : Gas (gefährliche Medien)
D: Staub (gefährliche Medien)
Ta +40°C für Staub (nicht Gas) bei einer Staubschicht von bis zu 50 mm Höhe.
T85°C: Wie zuvor für Staub bei Ta +85°C
Die weitere Kennzeichnung gibt die Schutzart gemäß folgenden Standards an:
Ex nL : Schutzart "n" mit "energiebegrenzter" Technik"-Technologie
IIC : Gasgruppe
T6 : Temperaturklasse des Messumformers (entspricht max. Oberächentemperatur 85°C) bei Ta (Umgebungstemperatur) +40°C
T4 : Temperaturklasse des Messumformers (entspricht max. Oberächentemperatur 135°C) bei einer Ta (Umgebungstemperatur) +85°C
Zur Anwendung: Dieser Messumformer kann in Bereichen, die für “Zone 2” (Gas) und "Zone 22" (Staub) klassiziert wurden (un-
wahrscheinliche/selten auftretende Gefahr), wie in der folgenden Skizze dargestellt, eingesetzt werden:

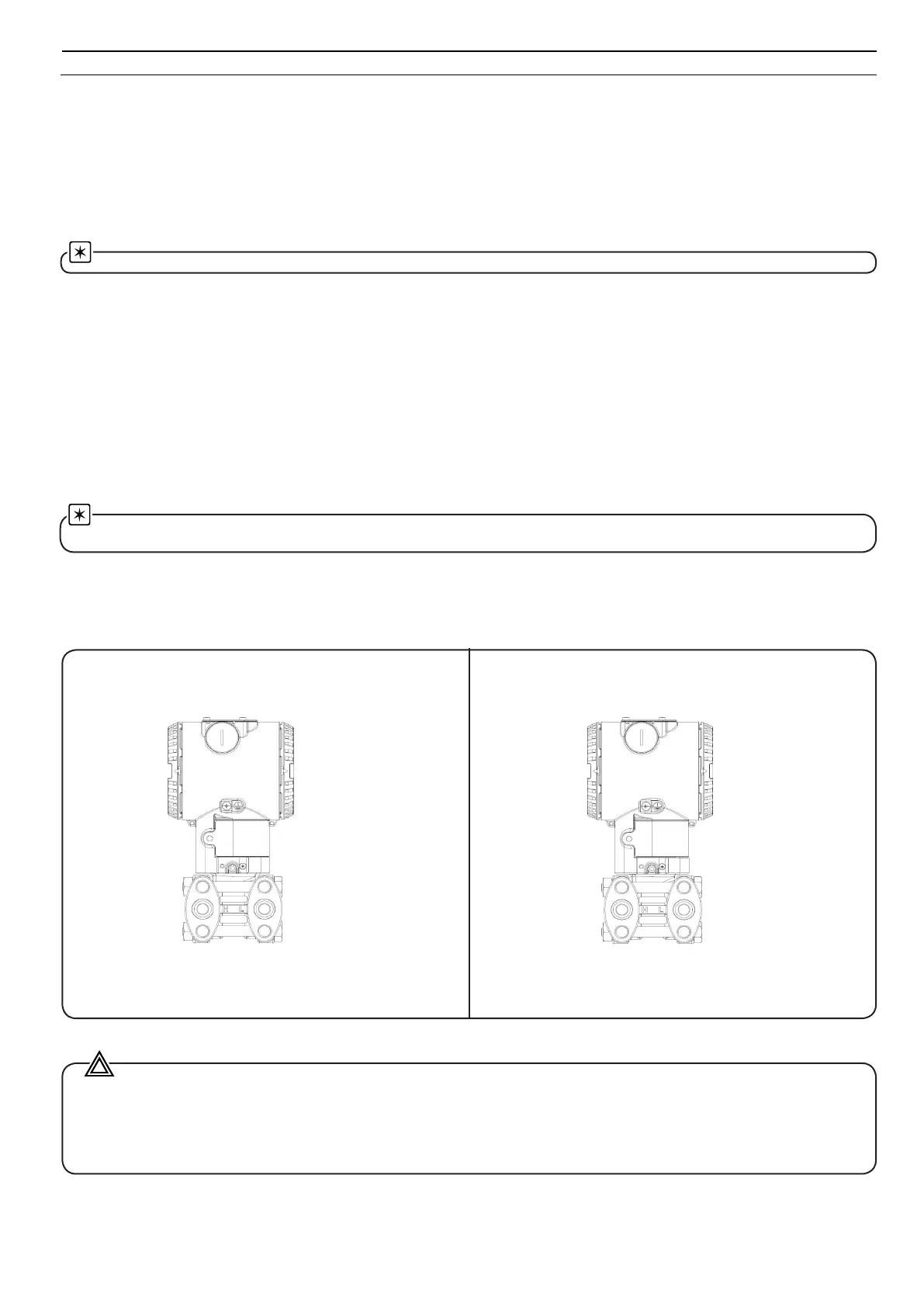

Anwendungen für Druckmessumformer Ex nL Kategorie 3G und 3D
Anwendung bei Gas Anwendung bei Staub
Zone "2" Zone "22"
Hinweis: Wie zuvor schon erwähnt, muss der Messumformer an
eine Spannungsversorgung mit einer Spannungsbegrenzung von
max. 42 V D.C. angeschlossen werden. Der Ii des Messumformers
ist < als 25 mA.
Hinweis: Der Ex-Schutz wird hauptsächlich durch die "IP"-
Schutzart erreicht, verbunden mit der geringen Energie der
angeschlossenen Spannungsversorgung.
Dies ist die technische Unterstützung zur ABB Konformitätserklärung
Bei Installation des Messumformers muss mit einer Spannungsbegrenzung dafür gesorgt werden dass die Spannung 42
V D.C. nicht übersteigt.
Hinweis für Druckmessumformer mit kombinierten Zulassungen
WARNUNG
Vor der Installation des Messumformers hat der Kunde die gewählte Zündschutzart auf dem zusätzlichen Ex-Typenschild dauerhaft
anzukreuzen. Während seiner gesamten Betriebsdauer kann der Messumformer nur mit dieser Zündschutzart betrieben werden.
Sollten 2 oder mehr Zündschutzarten auf dem zusätzlichen Ex-Typenschild dauerhaft gekennzeichnet sein, dann darf der Messu-
mformer nicht in Ex-klassizierten Zonen eingesetzt werden. Die gewählte Zündschutzart darf nur vom Hersteller nach erneuter,
zufriedenstellender Bewertung geändert werden.
266 Messumformer
Kategorie 3 G Ex nL
266 Messumformer
Kategorie 3 D IP6x
(Ex nL)
... "EX SICHERHEITS"-ASPEKTE UND "IP" SCHUTZKLASSEN (EUROPA)
