8.5. BRANCHEMENTS ÉLECTRIQUES
Tutte le operazioni di
carattere elettrico de-
vono essere eseguite
DA PERSONALE IN
POSSESSO DEI NE-
CESSARI REQUISITI DI
LEGGE, addestrato ed
informato sui rischi
correlati a tali opera-
zioni
Les caractéristiques des
lignes électriques et des
composants relatifs doi-
vent être déterminées par
un PERSONNEL AUTORISE
A PROJETER DES INSTAL-
LATIONS ELECTRIQUES,
dans le respect des nor-
mes internationales et
nationales du lieu d'installa-
tion de l’unité et en respec-
tant les normes législatives
en vigueur au moment de
l’installation.
Pour l'installation, con-
sulter obligatoirement
le schéma électrique
fourni avec l’appareil.
Le schéma électrique
avec les notices doi-
vent être soigneuse-
ment conservés et mis
A DISPOSITION POUR
LES INTERVENTIONS
QUI SERONT EFFEC-
TUEES SUR L'UNITE.
Il est obligatoire de
vérifier l’étanchéité de
la machine avant d’ef-
fectuer les connexions
électriques; la machine
ne doit être alimentée
que quand les travaux
hydrauliques et électri-
ques ont été achevés.
Le DMP est complètement câblé et n'a
besoin que d'être raccordé au réseau
d'alimentation électrique. Il est conseil-
lé de vérifier que les caractéristiques
du réseau électrique soient appro-
priées aux absorptions indiquées sur le
tableau des données électriques, en te-
nant en considération même les éven-
tuels autres machines qui fonctionnent
simultanément.
− L'alimentation électrique doit re-
specter les limites citées: dans le
cas contraire, la garantie perd im-
médiatement sa validité. Avant de
commencer toute opération, s'as-
surer que l'alimentation électrique
soit débranchée.
− L'unité ne pourra être correcte-
ment mise en marche que si les
raccordements de l'habilitation à
distance de déshumidification et
ventilation auront été effectués
(raccordements au panneau de
contrôle à distance fourni). À cet
effet, suivre scrupuleusement les
indications fournies sur le schéma
électrique.
8.6. DEMARRAGE
Avant le démarrage, vérifier le bran-
chement électrique et la fixation cor-
recte de toutes les bornes.
• La tension d'alimentation doit corre-
spondre à celle reprise sur la plaquette
de l'unité
• Vérifier qu'il n'y ait pas de pertes de
gaz.
• Contrôler que tous les raccorde-
ments hydrauliques aient été correcte-
ment installés et que les indications sur
les plaquettes aient été respectées.
• Avant l'allumage, contrôler que tous
les panneaux de fermeture soient à
leur place et fixés avec la vis prévue
Si l'unité ne démarre pas:
Vérifier que les contacts d'habilitation à
distance soient activés.
ATTENTION: Ne pas modifier les conne-
xions électriques de l'unité, dans le cas
contraire, la garantie perd immédiate-
ment sa validité.

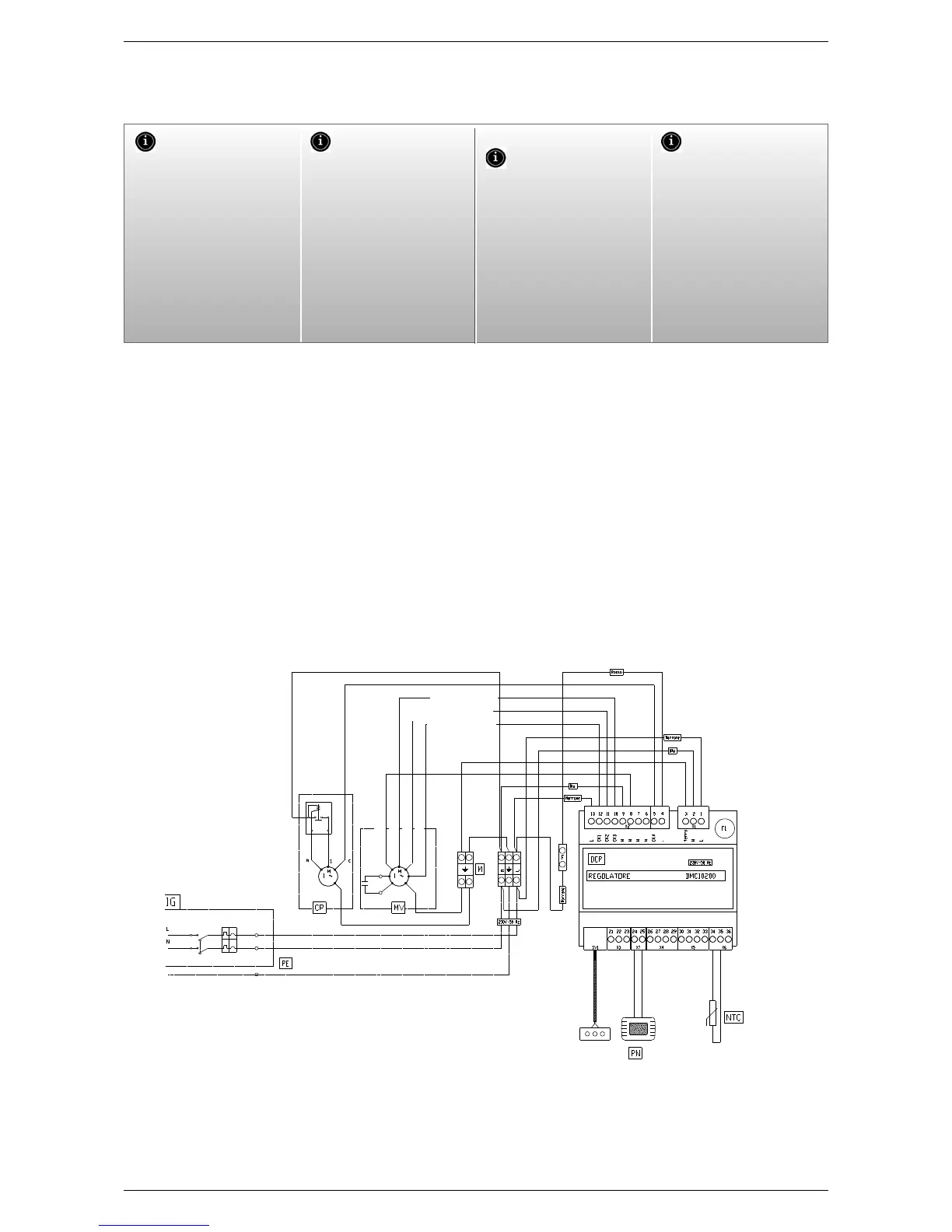

8.6.1. CONNEXIONS ÉLECTRIQUES
CP compresseur
DCP carte électronique régulateur
F1 sectionneur à fusibles
IG Interrupteur général
L Phase
M Bornier
MV Motoventilateur
N Neutre
PE Connexion de terre
B3 Sonde NTC eau
PN Panneau mural multifonction
Moteur monophasé ventilateur
1 = bleu =commun
2 = noir =haute
3 = marron = moyenne
4 = rouge = basse
5 = --------
6 = j/vert
LED de
Signalisation
Petit câble
FLAT
bleu
noir
marron
rouge
noir MAX vitesse
marron vitesse MOYENNE
ROUGE MINIMALE
Vitesse
PROTECTION NON FOURNIE
