91
8.16. PANEL A LED
El panel a led se debe conectar en el
bornero en baja tensión del control
(conectores verdes) a las bornas indi-
cadas, como en el esquema siguiente:

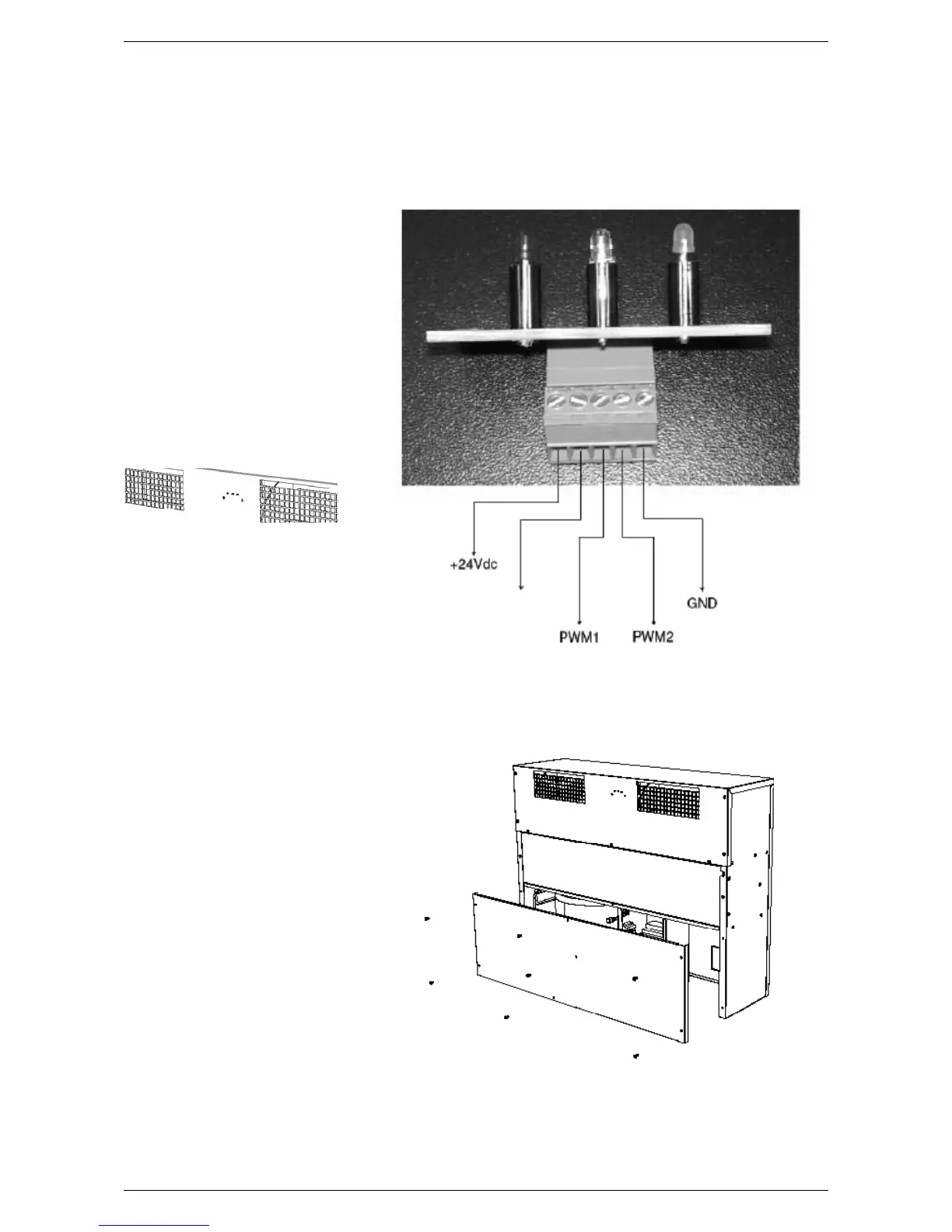

8.17. ESQUEMA DE CONEXIÓN DE
INTERFAZ LED DESHUMIDIFI-
CADOR
El led verde indica la alimentación de la
tarjeta.
El led azul indica la activación del com-
presor, si está intermitente indica la
descongelación en curso.
El led rojo indica la presencia de una
señalación de alarma. En este caso el
terminal LCD visualiza qué señalación
específica está presente.
8.18. INTRODUCCIÓN DEL PANEL
FRONTAL
Una vez introducido el deshumidifica-
dor y realizadas las conexiones eléc-
tricas, las conexiones hidráulicas y la
conexión al panel de control remoto de
pared, introduzca el panel frontal en el
marco.
8.18.1. ELIMINACIÓN DEL PANEL
FRONTAL
Para quitar el panel frontal utilice los
dos ganchos de aluminio, poniéndolos
entre las aletas superiores y centran-
do en correspondencia con los tubos
verticales. El panel se quita con una
tracción hacia arriba.
NO
CONECTADO
ESQUEMA DE CONEXIÓN
INTERFAZ LED DESHUMIDIFICADOR
