86
dor en el encofrado.
El empotrado está diseñado para la in-
troducción de tubos y cables dentro del
bastidor de la instalación.
Los tubos y los cables deben tener una
longitud tal que permitan las sucesivas
conexiones del deshumidificador.

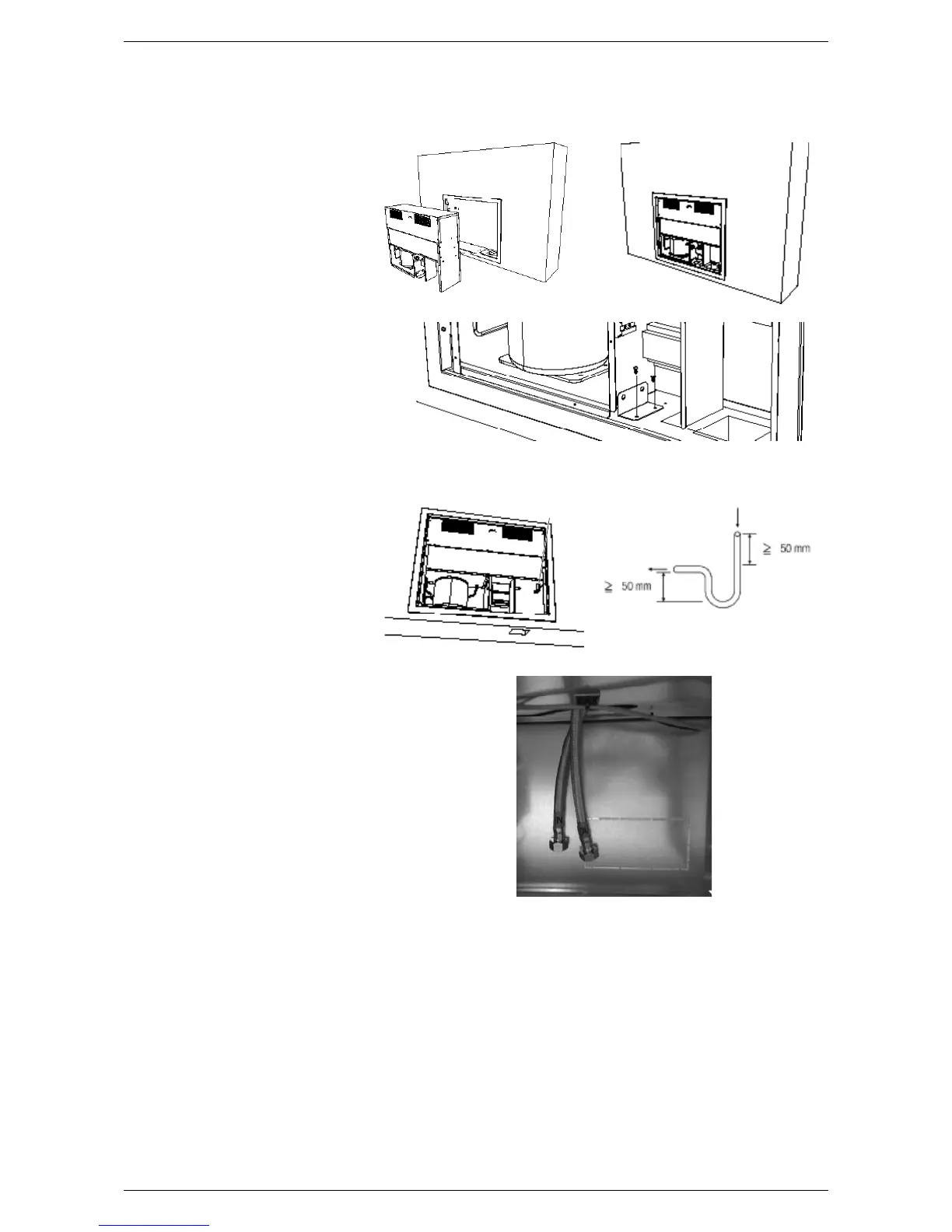

Fije el deshumidificador al encofrado
mediante los tornillos proporcionados,
como se indica en la imagen a la dere-
cha.
Evite que dentro de los tubos entre su-
ciedad u otro. Proteja los tubos duran-
te la fase de montaje del bastidor de la
instalación.
Después de haber montado el deshu-
midificador realice las conexiones hi-
dráulicas y eléctricas
8.3.2. CONEXIÓN DE LA TUBERÍA
DE DESCARGA DE LA CON-
DENSACIÓN
La conexión a la descarga de la conden-
sación en el deshumidificador se debe
realizar mediante un tubo de goma fi-
jado al racor de diámetro exterior de
20 mm, puesto en el panel frontal de la
unidad. En la línea de descarga se debe
realizar un sifón, como se ilustra en la
figura.
8.4. CONEXIÓN HIDRÁULICA A LA
BATERÍA DE AGUA
El deshumidificador se debe conectar
a la instalación de agua refrigerada,
para garantizar la introducción de aire
en condiciones neutras en el ambiente.
La conexión se realiza usando las cone-
xiones HEMBRA de ½” instaladas en la
unidad.
Entrada de agua: etiqueta “IN”. Salida
de agua: etiqueta “OUT”.
Todas las conexiones hidráulicas las
debe realizar personal calificado y se
deben llevar a cabo en conformidad
con las normativas locales vigentes.
Descarga de
Condensación
