88
8.7. TARJETA DE CONTROL DE LAS
FUNCIONES GENERALES
El regulador está preparado para la ge-
stión de diferentes modelos de máquina
en función de la posición de los interrup-
tores DIP presentes en el control.

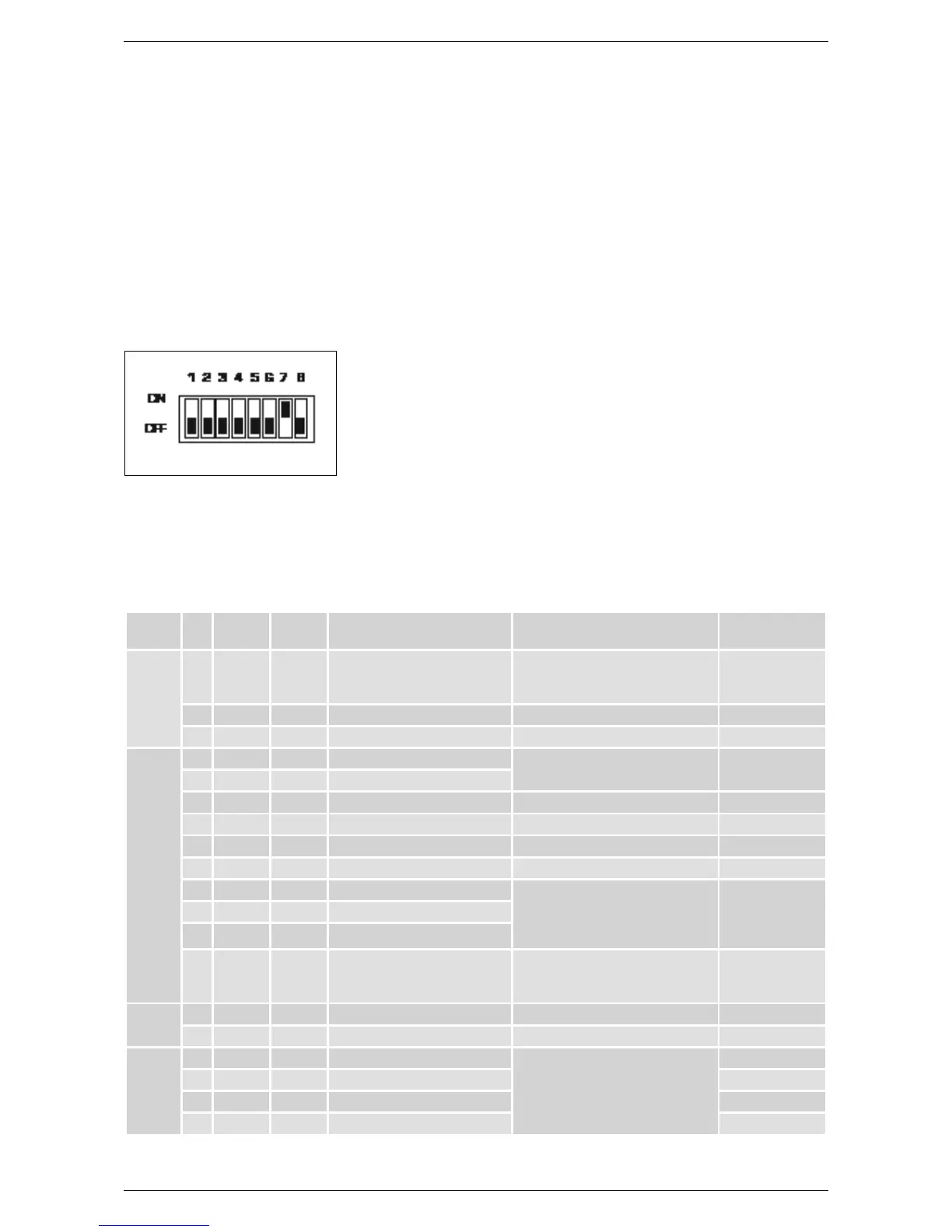

Para la selección del modelo CLIMATI-
ZADOR, se deberán configurar los inter-
ruptores DIP según el esquema que se
muestra aquí. El control y todas las posi-
bles cargas se deberán desconectar de
la alimentación principal.
8.8. RED DE CONEXIÓN DE LOS
TERMINALES - CONTROLES.
8.8.1. CONEXIONES ELÉCTRICAS
Para la conexión de los terminales al
control o a la red de controles, se deben
utilizar cables bipolares apantallados y
retorcidos AWG 20 - 22, a las bornas
correspondientes, indicadas en el termi-
nal y en el control.
La distancia máxima del terminal del re-
spectivo control es de 30 m.
La tensión de alimentación es de 24 Vdc
con transmisión de los datos al cable de
pares de conexión con paquetes a una
velocidad de transmisión de 4800 bit/s
y protocolo propietario.
8.8.2. LISTA IO: DATOS ELÉCTRICOS
La plataforma para el control de las ter-
moventiladoras, prevé una tarjeta base,
desarrollada con un esquema para la
configuración máxima, que luego se mon-
tará en las diferentes versiones para ge-
nerar diferentes códigos en función de
los requerimientos y de las aplicaciones.
Se podrán configurar todos los paráme-
tros y se podrán activar muchas funcio-
nes presentes, según las exigencias y las
aplicaciones.
Se podrán configurar todas las entradas
y las salidas vía software en las diferen-
tes funcionalidades, para una mayor flexi-
bilidad y simplicidad de instalación.
Abajo se muestra la tabla de los IO con
los datos eléctricos para cada entrada y
salida. Los valores por defecto de la con-
figuración correspondiente al modelo se
especifican a continuación en el capítulo
"Configuraciones por defecto“
8.8.3. Bornero De Alta Tensión
Tipo #
n°
BORNE
Sigla Descripción
Características eléctricas a ten-
sión nominal
NOTAS
X1
1 1 L Línea de alimentación
230 Vac +10%, -15 % a 50 Hz.
Absorción máx. 8 VA (sin cargas
añadidas) de confirmación
Bornero Tornillo
2 2 N Neutro alimentación Bornero Tornillo
3 3 TERRA Tierra de servicio Bornero Tornillo
X2
1 4 Bornero Tornillo
Máx. corriente de pasaje en el con-
tacto = 20 A con carga resistiva
Contacto limpio en
Relé de Potencia
2 5 CK4 Faston mando compresor
3 6 Referencia Común Relé
4 7 Referencia Común Relé
5 8 Referencia Común Relé
6 9 Referencia Común Relé
7 10 CK3 Mando Ventilador velocidad 3
Máx. corriente de salida para contacto = 5
A con carga resistiva
Máx. corriente total para todas las salidas
digitales = 10°
Contacto limpio
8 11 CK2 Mando Ventilador velocidad 2
9 12 CK1 Mando Ventilador velocidad 1
10 13 Línea Tensión relé
Tensión de ali-
mentación para
las cargas
X7
1 24 CE+ TTL conexión serial terminal
2 25 CE- TTL conexión serial terminal
X5
1 30 B1-NTC NTC1
NTC 10 kΩ a 25 °C, ß = 3435 (bornas
9 – 10)
2 31 B1-NTC NTC1
3 32 B2-NTC NTC2
4 33 B2-NTC NTC2
To Next Page
