37

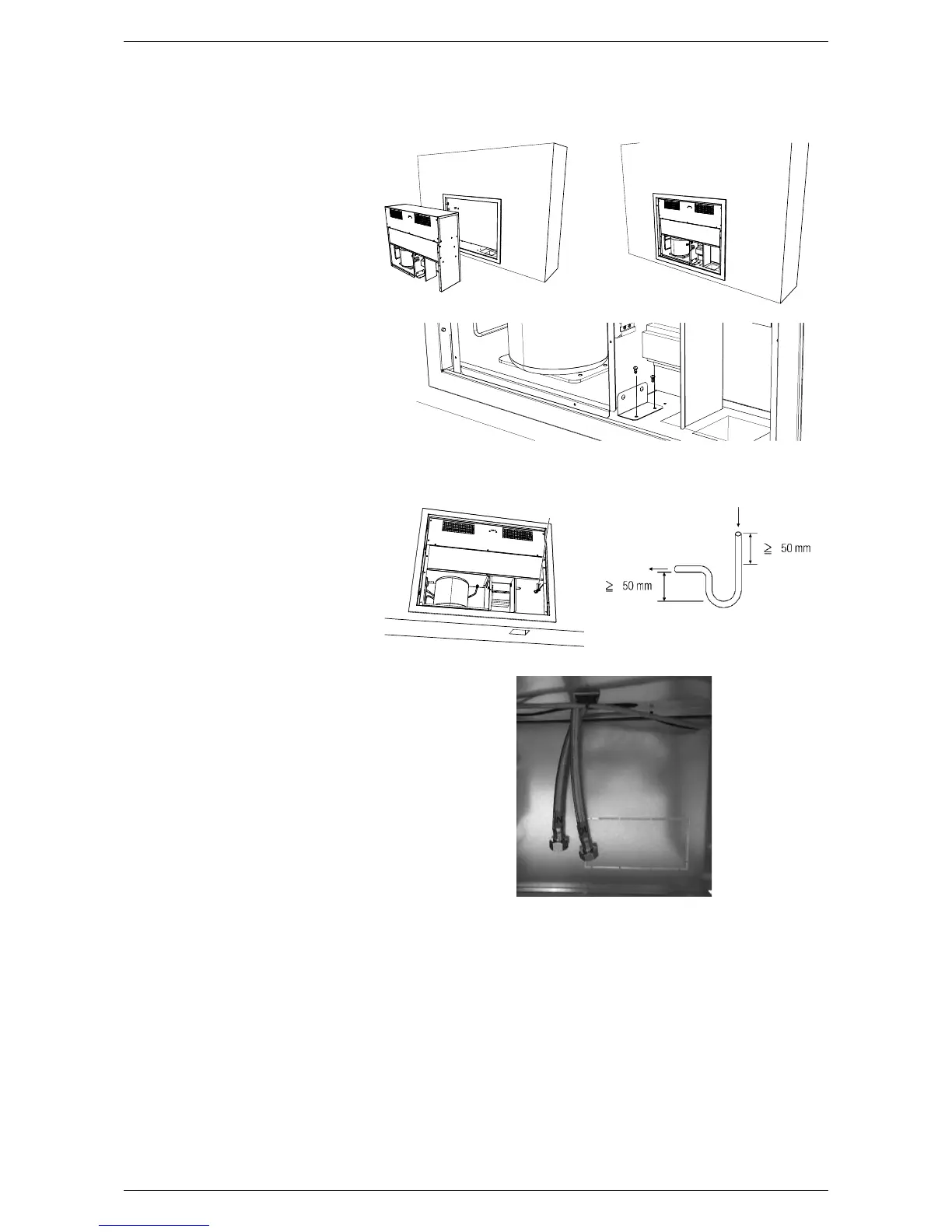

Insérer le déshumidificateur dans le
coffrage.
L'encastrement est conçu pour pou-
voir insérer les tuyaux et les câbles à
l'intérieur du châssis d'installation.
Les tuyaux et les câbles doivent avoir
une longueur suffisante pour permet-
tre les raccordements ultérieurs du
déshumidificateur.
Fixer le déshumidificateur au coffrage
au moyen des vis fournies, comme indi-
qué sur l'image à droite.
Éviter que de la saleté ou autre pénètre
dans les tuyaux. Protéger les tuyaux
pendant le montage du châssis d'instal-
lation.
Après avoir monté le déshumidifica-
teur, exécuter les raccordements
hydrauliques et électriques.
8.3.2. RACCORDEMENT DE LA
TUYAUTERIE D'ÉVACUATION
DE LA CONDENSATION
Il faut effectuer le raccordement à
l'évacuation de la condensation sur le
déshumidificateur au moyen d'un tu-
yau en caoutchouc fixé au raccord d'un
diamètre externe de 20 mm, situé sur
le panneau frontal de l'unité. Il faut réa-
liser un siphon sur la ligne d'évacuation,
comme illustré en figure.
8.4. RACCORDEMENT HYDRAULI-
QUE À LA BATTERIE À EAU
Le déshumidificateur doit être raccor-
dé à l'installation d'eau réfrigérée pour
garantir l'introduction dans le local d'air
à des conditions neutres. Il faut effec-
tuer le raccordement en utilisant les
raccords FEMELLES de ½” installés
sur l'unité.
Entrée eau: étiquette "IN". Sortie eau:
étiquette "OUT".
Tous les raccordements hydrauliques
doivent être effectués par du personnel
qualifié et conformément aux normes
locales en vigueur.
Évacuation
Condensation
