39
8.7. CARTE DE CONTRÔLE DES FON-
CTIONS GENERALES
Le régulateur est prévu pour la gestion de
différents modèles de machine en fonction
de la position des commutateurs DIP situés
sur le contrôle.

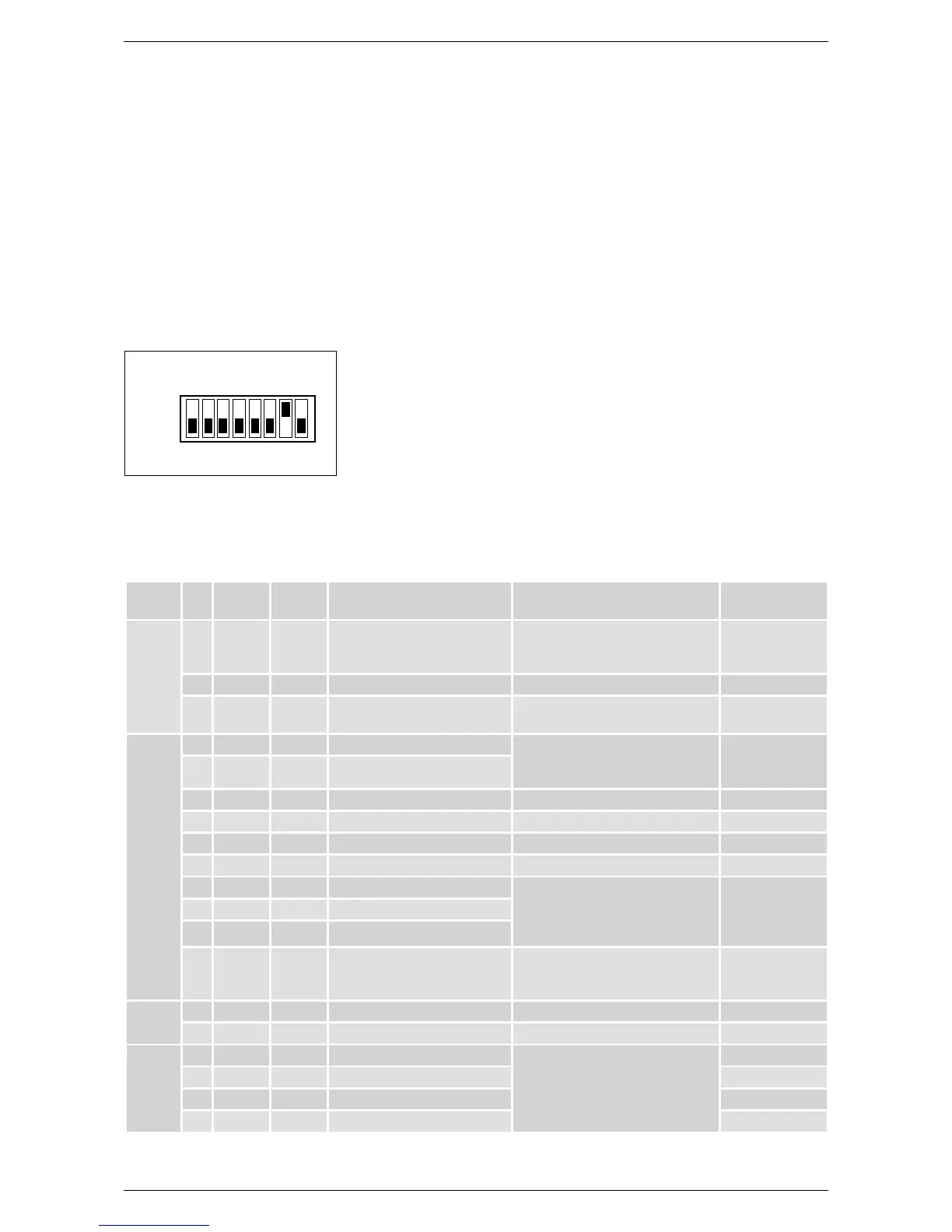

Pour la sélection du modèle CLIMATISEUR, il
faudra configurer les commutateurs DIP se-
lon le schéma repris ci-dessous. Le contrôle
et toutes les charges éventuelles doivent
être débranchés de l'alimentation principale.
8.8. RESEAU DE RACCORDEMENT
DES TERMINAUX - CONTROLES.
8.8.1. Branchements Electriques
Pour le raccordement des terminaux au
contrôle ou au réseau de contrôles, il faut
utiliser des câbles bipolaires blindés et tor-
sadés AWG 20 - 22, sur les bornes corre-
spondantes, indiquées sur le terminal et sur
le contrôle.
La distance maximale entre le terminal et
son contrôle est de 30 m.
La tension d'alimentation est de 24 Vdc
avec transmission des données sur la paire
torsadée de connexion avec paquets à une
vitesse de transmission de 4800 bit/s et
protocole propriétaire.
8.8.2. LISTE IO: DONNEES ELECTRI-
QUES
La plateforme pour le contrôle des unités de
thermoventilation prévoit une carte base,
développée selon un schéma pour une confi-
guration maximale, qui sera ensuite montée
sur les différentes versions pour générer
des codes de produit différents en fonction
des demandes et des applications.
Tous les paramètres seront configurables
et de nombreuses fonctions présentes
pourront être activées en fonction des exi-
gences et des applications.
Les entrées et les sorties pourront toutes
être configurées par logiciel dans les diffé-
rentes fonctionnalités pour une plus grande
flexibilité et simplicité d'installation.
Nous reprenons ci-dessous le tableau des IO
avec les données électriques correspondan-
tes à chaque entrée et sortie. Les valeurs
de configuration par défaut correspondan-
tes au modèle sont spécifiées à la suite du
chapitre Configuration par défaut".
ON
OFF
12345678
8.8.3. Bornier haute tension
Type #
N°
BORNE
Identifi-
cation
Description
Caractéristiques électriques à
tension nominale
REMARQUES
X1
1 1 L Ligne alimentation
230 Vac +10%, -15 % à 50 Hz. Ab-
sorption max. 8 VA (sans charges
supplémentaires) à confirmer
Bornier Vis
2 2 N Neutre alimentation Bornier Vis
3 3
MISE A LA
TERRE
Terre de service Bornier Vis
X2
1 4
Faston commande compresseur
Courant max de passage sur le con-
tact = 20A avec charge résistive
Contact libre de
tension Relais
Puissance
2 5 CK4
Faston commande compresseur
3 6 Référence Commun Relais
4 7 Référence Commun Relais
5 8 Référence Commun Relais
6 9 Référence Commun Relais
7 10 CK3
Commande Ventilateur vitesse 3
Courant max de sortie par contact
= 5A avec charge résistive
Courant total max pour toutes les
sorties numériques = 10º
Contact libre de
tension
8 11 CK2
Commande Ventilateur vitesse
2
9 12 CK1
Commande Ventilateur vitesse
1
10 13 Ligne Tension relais
Tension d'alimen-
tation pour les
charges
X7
1 24 CE+ TTL connexion série terminal
2 25 CE- TTL connexion série terminal
X5
1 30 B1-NTC NTC1
NTC 10 kΩ à 25 °C, ß = 3435 (bornes
9 – 10)
2 31 B1-NTC NTC1
3 32 B2-NTC NTC2
4 33 B2-NTC NTC2
