AERMEC DMP - Steuerkarte Allgemeine Funktionen; Netzwerk Terminals - Steuerungen

63
8.7. STEUERKARTE ALLGEMEINE
FUNKTIONEN
Der Regler ist je nach Stellung der Dip-Schal-
ter an der Schaltungsplatine für die Steue-
rung verschiedener Gerätemodelle geeignet.

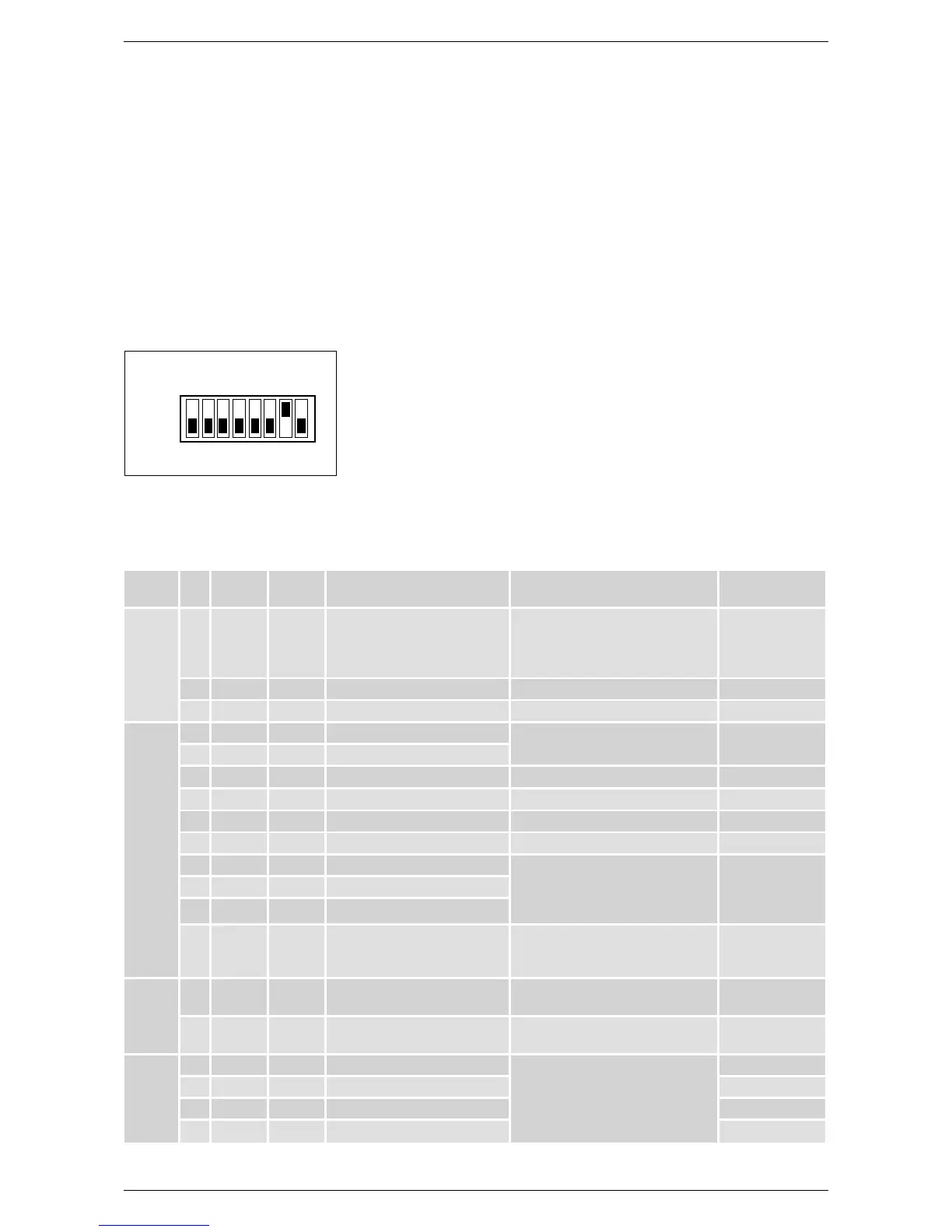

Für die Wahl des Modells KLIMAGERÄT sind
die Dip-Schalter gemäß dem hier angege-
benen Schema einzustellen. Die Steuerung
und alle eventuellen Lasten müssen von der
Haupt-Stromversorgung getrennt werden.
8.8. NETZWERK TERMINALS - STEU-
ERUNGEN
8.8.1. ELEKTRISCHE ANSCHLÜSSE
Zum Anschluss der Terminals an die Steu-
erung oder an das Steuer-Netzwerk sind
zweiadrige, geschirmte und verdrillte Kabel
AWG 20 - 22 zu verwenden und an den
entsprechenden Klemmen anzuschließen,
die am Terminal und an der Steuerung an-
gegeben sind.
Der Maximalabstand des Terminals von der
entsprechenden Steuerung beträgt 30 m.
Die Versorgungsspannung beträgt 24 V=
mit Datenübertragung über die Verbin-
dungs-Doppellitze mit Paketen mit einer
Übertragungsgeschwindigkeit von 4800
bit/s und proprietärem Protokoll.
8.8.2. IO-LISTE: ELEKTRISCHE DATEN
Die Plattform zur Steuerung der Heizlüfter
sieht eine Grundplatine vor, die mit einem
Schaltschema für die Maximalkonfiguration
entwickelt wurde und dann in den verschie-
denen Versionen eingebaut wird, wo sie
verschiedene Produktcodes erzeugt, je nach
Anforderungen und Anwendungen.
Alle Parameter werden konfigurierbar und
viele vorhandene Funktionen werden je nach
Bedarf und Anwendung aktivierbar sein.
Die Ein- und Ausgänge werden komplett über
Software für die verschiedenen Funktionen
konfigurierbar sein, so dass eine größere
Flexibilität und Einfachheit der Installation er-
reicht wird.
Hier geben wir die Tabelle der IO mit den
elektrischen Daten für jeden Ein- und Aus-
gang wieder. Die Standard-Konfiguration-
swerte des jeweiligen Modells sind weiter
unten im Kapitel "Standard-Konfigurationen"
angegeben.
ON
OFF
12345678
8.8.3. Hochspannungsklemmleiste
Typ #
N°
KLEMME
Zeichen Beschreibung
Elektrische Eigenschaften
bei Nennspannung
ANMERKUNGEN
X1
1 1 L Versorgungsleitung
230 V~ +10%, -15 % mit 50 Hz.
Max. Stromaufnahme 8 VA (ohne
zusätzliche Lasten) gemäß Bestäti-
gung
Schraubklemmleiste
2 2 N Nullleiter Stromversorgung Schraubklemmleiste
3 3 TERRA Betriebserdung Schraubklemmleiste
X2
1 4 Faston Verdichtersteuerung
Max. Stromdurchfluss am Kontakt
= 20 A mit resistiver Last
Potentialfreier Kontakt
an Leistungsrelais
2 5 CK4 Faston Verdichtersteuerung
3 6 Gemeinsamer Leiter Relais
4 7 Gemeinsamer Leiter Relais
5 8 Gemeinsamer Leiter Relais
6 9 Gemeinsamer Leiter Relais
7 10 CK3 Steuerung Gebläse Drehzahl 3 Max. Ausgangsstrom pro Kontakt =
5 A mit resistiver Last
Max. Gesamtstrom für alle Digita-
lausgänge = 10 A
Potentialfreier
Kontakt
8 11 CK2 Steuerung Gebläse Drehzahl 2
9 12 CK1 Steuerung Gebläse Drehzahl 1
10 13 Linea Relaisspannung
Versorgungs-
spannung für die
Lasten
X7
1 24 CE+
TTL serieller Anschluss Ter-
minal
2 25 CE-
TTL serieller Anschluss Ter-
minal
X5
1 30 B1-NTC NTC1
NTC 10 kΩ bei 25 °C, ß = 3435 (Klem-
men 9 – 10)
2 31 B1-NTC NTC1
3 32 B2-NTC NTC2
4 33 B2-NTC NTC2
