8.5. ELEKTRISCHE ANSCHLÜSSE
Alle Eingriffe elektrischer
Natur müssen durch PER-
SONEN AUSGEFÜHRT WER-
DEN, DIE DIE GESETZLICH
GEFORDERTEN VORAUSSET-
ZUNGEN DAFÜR ERFÜLLEN,
entsprechend geschult sind
und die Risiken kennen, die
mit diesen Arbeiten verbun-
den sind.
Die Eigenschaften der elektri-
schen Leitungen und Bau-
teile müssen von SPEZIELL
IM ELEKTROANLAGENBAU
AUSGEBILDETEN TECHNI-
KERN festgelegt werden,
wobei sich diese an die inter-
nationalen und die nationalen
Bestimmungen des Instal-
lationsortes halten und die
zum Zeitpunkt der Installation
geltenden gesetzlichen Vor-
schriften einhalten müssen.
Für die Installation ist der mit
dem Gerät gelieferte Schal-
tplan unbedingt einzuhalten.
Der Schaltplan und die An-
leitungen müssen sorgfältig
aufbewahrt werden und FÜR
ZUKÜNFTIGE EINGRIFFE AN
DER EINHEIT GRIFFBEREIT
GEHALTEN WERDEN.
Es ist zwingend vorgeschrie-
ben, vor dem Herstellen
der Elektroanschlüsse die
Dichtigkeit der Maschine zu
prüfen. Die Stromversorgung
darf erst hergestellt werden,
wenn die Wasseranschluss-
und Elektroarbeiten abgesch-
lossen sind.
Der DMP ist vollständig verdrahtet
und muss nur noch an die elektrische
Stromversorgung angeschlossen wer-
den. Es wird empfohlen zu prüfen, ob
die Merkmale des Stromnetzes für die
in der Tabelle der elektrischen Daten
angegebenen Stromaufnahmewerte
geeignet sind, wobei auch eventuell glei-
chzeitig laufende andere Maschinen zu
berücksichtigen sind.
−
Die elektrische Stromversorgung
muss den genannten Anforderun-
gen entsprechen: Andernfalls ver-
fällt die Garantie unverzüglich. Vor
Beginn aller Arbeiten ist stets si-
cherzustellen, dass die elektrische
Stromversorgung ausgeschaltet ist.
− Die Einheit kann nur korrekt akti-
viert werden, wenn die Anschlüsse
der Fernsteuerungsfreigabe zur
Entfeuchtung und Lüftung herge-
stellt wurden (Anschlüsse an der
Fernsteuerungstafel, mitgeliefert).
Hierbei sind die Angaben im Schal-
tplan genau einzuhalten.
8.6. STARTEN DES GERÄTS
Vor dem Starten des Geräts sind der
elektrische Anschluss und die korrekte
Befestigung aller Klemmen zu kontrol-
lieren.
• Die Versorgungsspannung muss den
Angaben des Typenschildes der Einheit
entsprechen
• Auf Gaslecks kontrollieren.
• Kontrollieren, ob alle Wasser-An-
schlüsse ordnungsgemäß hergestellt
und die Hinweise auf den Schildern be-
achtet wurden.
• Vor dem Einschalten kontrollieren,
ob alle Gehäuseplatten an ihrem Platz
und mit der entsprechenden Schraube
befestigt sind
Wenn die Einheit nicht startet:
Kontrollieren, ob die Kontakte der Fer-
nfreigabe aktiviert sind.
ACHTUNG: Elektroanschlüsse der Ein-
heit nicht verändern, andernfalls verfäl-
lt die Garantie unverzüglich

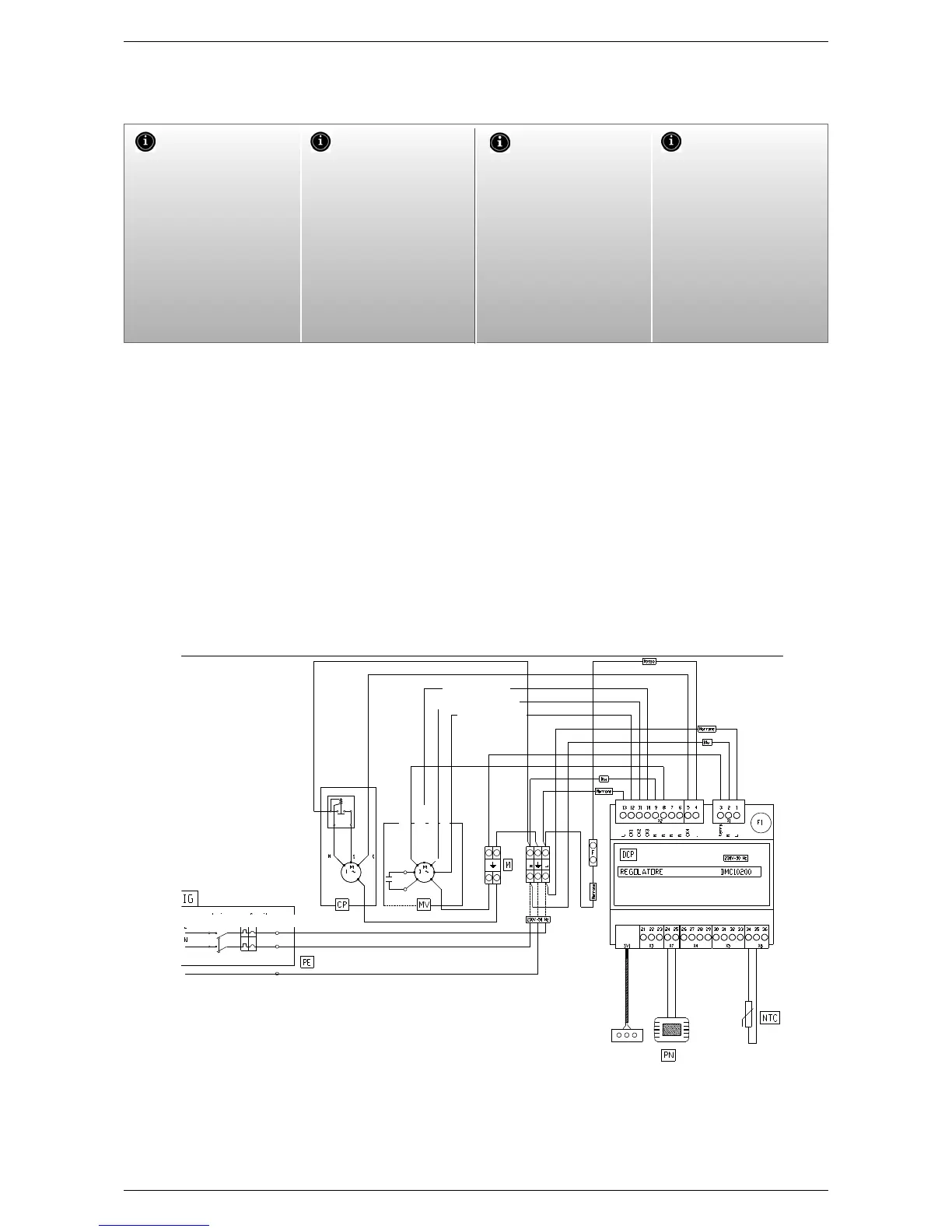

8.6.1. ELEKTRISCHE ANSCHLÜSSE
CP Verdichter
DCP Elektronische Steuerkarte Regler
F1 Trennschalter mit Sicherungen
IG Hauptschalter
L Phase
M Klemmleiste
MV Gebläse
N Nullleiter
PE Erdung
B3 NTC-Sonde Wasser
PN Multifunktions-Wandbedientafel
Einphasiger Gebläsemotor
1 = blau = gemeinsamer Leiter
2 = schwarz = max.
3 = braun = mittel
4 = rot = min.
5 = --------
6 = gelbgrün
Anzeige-LED
Flachka-
bel
blau
schwarz
braun
rot
schwarz MAX Drehzahl
braun MITTLERE Drehzahl
ROT MIN.
Drehzahl
ABSICHERUNG NICHT MITGELIEFERT
