66

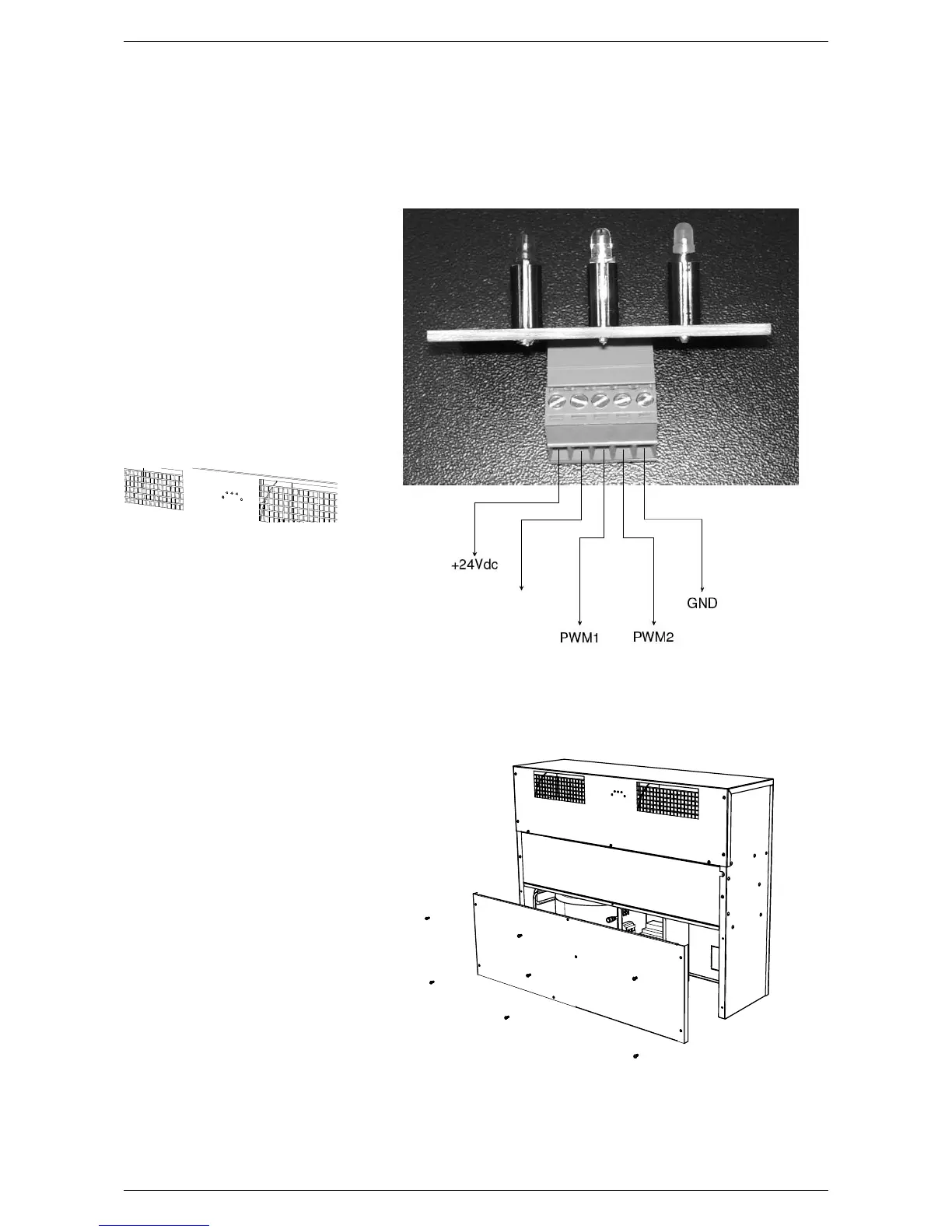

8.16. LED-LEISTE
Die LED-Leiste ist an der Niederspan-
nungsklemmleiste der Steuerung (grü-
ne Anschlüsse) an die im folgenden
Plan angegebenen Klemmen anzu-
schließen:
8.17. ANSCHLUSS-SCHEMA LED-
ANZEIGE ENTFEUCHTER
Die grüne LED zeigt die Stromversor-
gung der Platine an.
Die blaue LED zeigt die Aktivierung des
Verdichters an, blinkt sie, läuft die En-
tfrostung.
Die rote LED zeigt das Vorliegen einer
Alarmmeldung an. In diesem Fall zeigt
das LCD-Terminal an, welche Meldung
vorliegt.
8.18. EINSETZEN DER FRONTPLAT-
TE
Nach dem Einsetzen des Entfeuchters
und der Herstellung der elektrischen
Anschlüsse, der Wasser-Anschlüsse
und der Verbindung mit der Wan-
dfernsteuerungstafel ist die Frontplat-
te in den Rahmen einzusetzen.
8.18.1. ENTFERNEN DER FRON-
TPLATTE
Um die Frontplatte zu entfernen sind
die beiden Aluminiumhaken zwischen
die oberen Luftaustrittsklappen zu set-
zen und an den vertikalen Röhrchen zu
zentrieren. Die Platte wird nach oben
heraus gezogen.
NICHT
ANGESCHLOSSEN
ANSCHLUSSPLAN LED-SCHNITTSTELLE
ENTFEUCHTER
