Si vous souhaitez activer l’unité à distance même avec le panneau à écran tactile connecté, la seule possibilité est d’ouvrir et de fermer un
contact sur l’alimentation principale; de cette façon, lorsque le contact est fermé, l’unité reviendra à l’état avant son ouverture.
14 SÉLECTEUR DE CONFIGURATION DE L'ÉCRAN  SW1
ON
SW1
Le réglage d’usine du sélecteur SW1 est «ON». Ce mode est réservé au fonctionnement avec le panneau de commande à 4 ls TRSPTS1.
Pour utiliser le panneau de commande à 2 ls TRSPTS, procéder comme suit: éteindre le récupérateur de chaleur, couper l’alimentation
électrique et placer le sélecteur sur «OFF»; rebrancher l’alimentation électrique et rallumer l’unité depuis le panneau de commande.
Pour utiliser le panneau de commande à 4 ls TRSPTS1, procéder de la même manière et placer le sélecteur sur «ON».
AVANT D’EFFECTUER TOUTE OPÉRATION D’INSTALLATION, VEILLER À CE QUE LA MACHINE SOIT ÉTEINTE ET QU’ELLE
NE PUISSE PAS ÊTRE BRANCHÉE ACCIDENTELLEMENT AU COURANT ÉLECTRIQUE. IL FAUT DONC COUPER L’ALIMENTA-
TION ÉLECTRIQUE.
15 INSTALLATION DES ACCESSOIRES

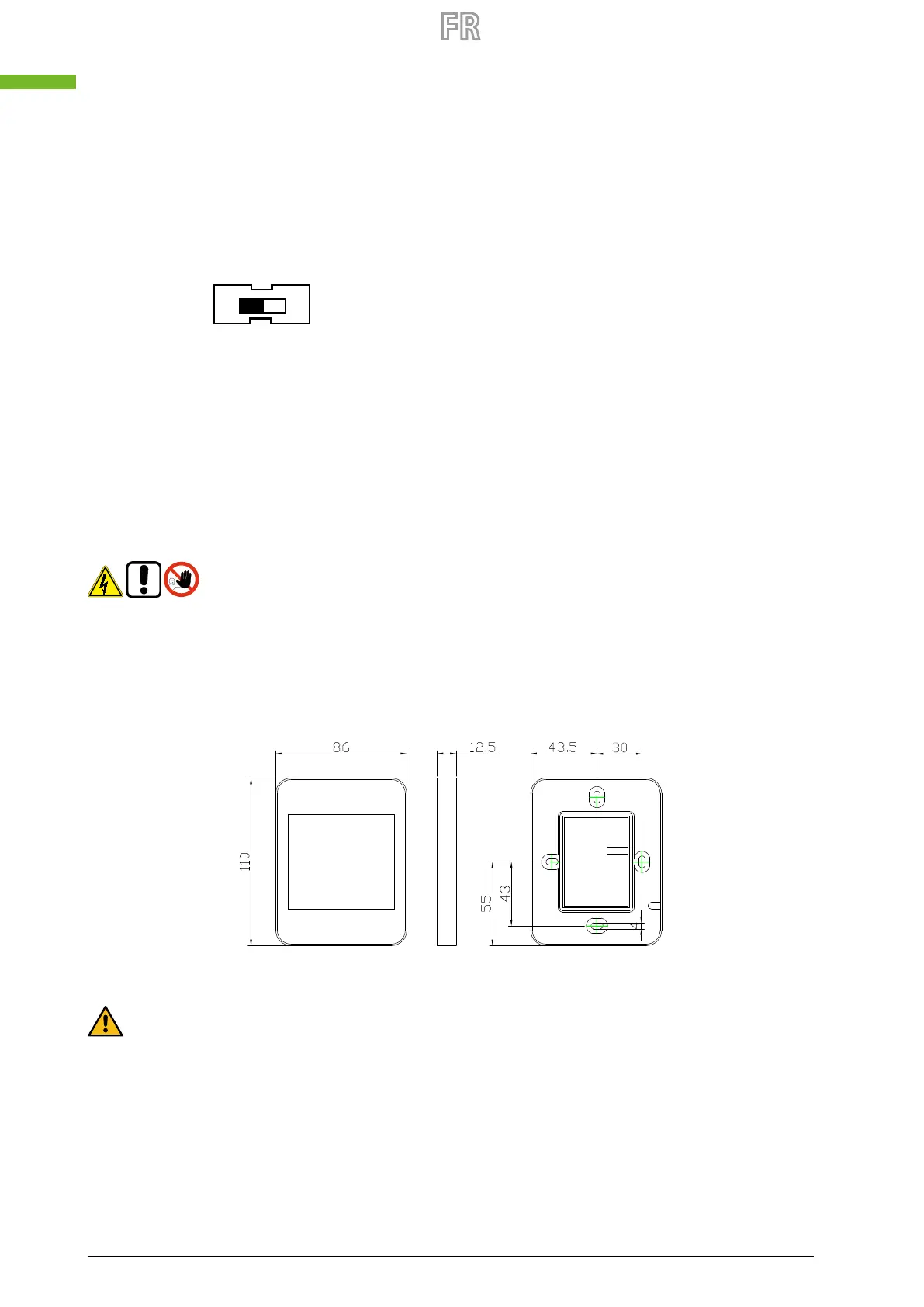

Panneau de commande à Écran tactile - TRSPTS1
Le panneau est fourni avec un câble de 5 mètres de long et des connecteurs pour la connexion à la carte électronique sur la machine. Si
nécessaire, l’installateur peut utiliser un câble plus long (jusqu’à 15 mètres maximum au total, spécication de câble AWM 2464 24AWG
VW-1 80°C 300V 4 broches). Voir le chapitre dédié pour les détails de la connexion à la carte électronique. Le dispositif peut être xé au
mur, en utilisant le cache fourni : voir la gure ci-dessous; il n’a aucune inuence sur la polarité de la connexion.
AVERTISSEMENT : Pour éviter tout dysfonctionnement de l’appareil:
— N’installez pas le panneau à proximité d’autres appareils électroniques (ex: routeur Wi-Fi) ;
— Ne faites pas passer le câble d’alimentation à travers des conduits avec d’autres câbles électriques.
Capteur de CO
2
mural - TRSQSW
Le Capteur CO
2
est fourni avec un câble de 5 mètres de long et des connecteurs pour la connexion à la carte électronique sur la machine.
Si nécessaire, l’installateur peut utiliser un câble plus long (jusqu’à 15 mètres maximum au total, spécication de câble AWM 2464 24AWG
VW-1 80 °C 300V). Voir le chapitre dédié pour les détails de la connexion à la carte électronique.
Le dispositif doit être installé dans le lieu le plus fréquenté par les personnes ; il peut être xé au mur, en utilisant le cache fourni : voir
la gure ci-dessous. Après avoir connecté le capteur de CO
2
en option, le symbole CO
2
s’achera à l’écran. Si la concentration de CO
2
est
supérieure à la valeur de réglage, l’unité fonctionnera au débit d’air maximum; Si l’unité est déjà à la vitesse la plus élevée lorsque la
