118
TRS
24/07 5979398_00

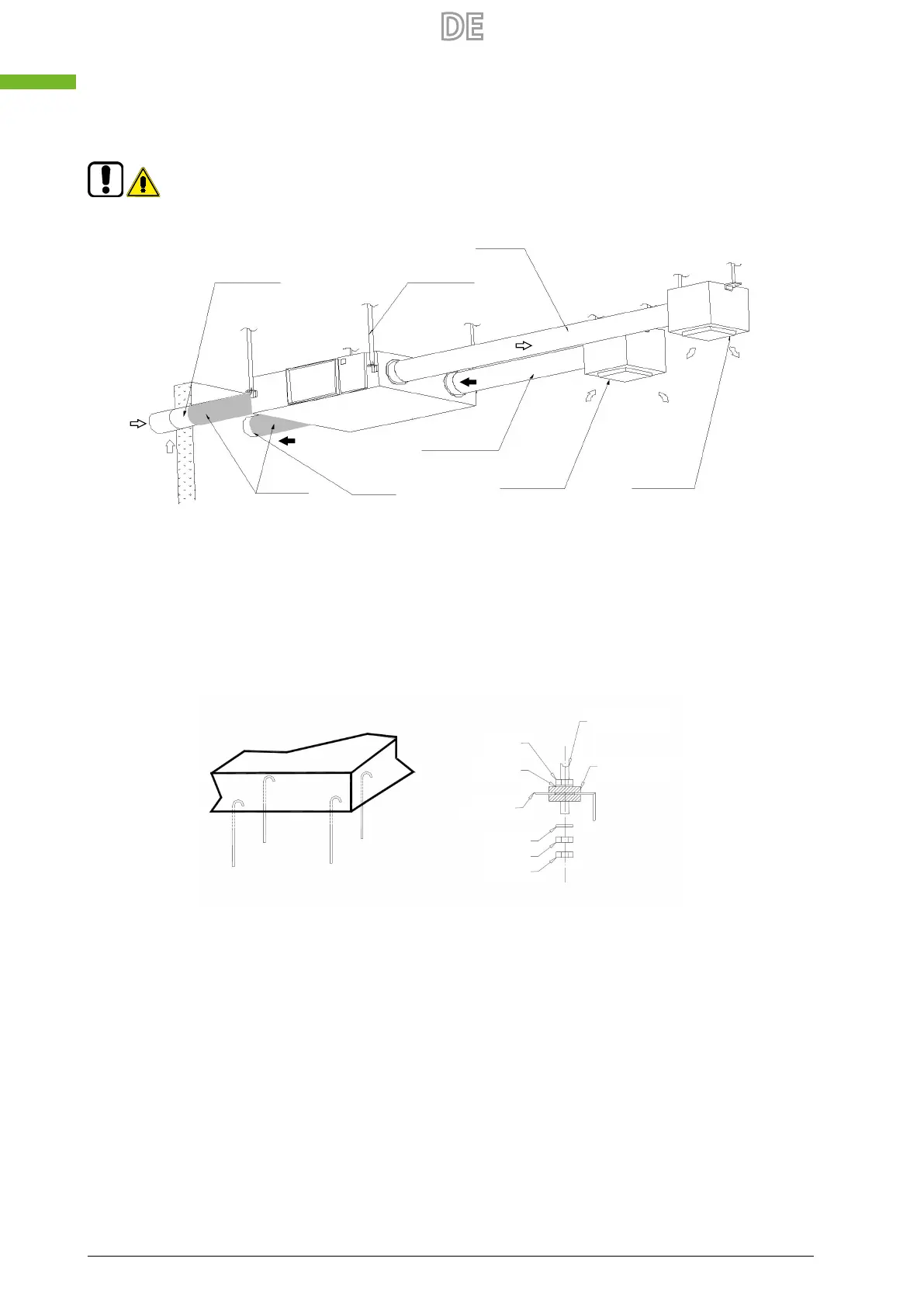

7.4 INSTALLATIONSHINWEISE
Externer Frischluftkanal
Stange für die Aufhängung
Frischluftkanal
Frischlufteintritt
Isolierung
Fortluft Abluftkanal
Abluft
Zuluft
Auslassleitung
Strukturträger und Installation
1. Geeignete Abhängestangen mit Muttern und regelbaren Dichtungen vorbereiten.
2. Wie in der Abbildung oben dargestellt installieren. Die Installation muss nivelliert und fest gesichert werden.
3. Die mangelnde korrekte Befestigung kann zu Verletzungen, Schäden am Gerät und übermäßigen Vibrationen führen.
4. Eventuell an den Kanälen schwingungsdämpfende Verbindungen verwenden, wenn sie nur teilweise mit den Önungen der Einheit ausge-
richtet sind.
Die Einheit kann auch umgekehrt installiert werden, je nach Inspektionsanforderungen und der Verbindung mit den Kanälen.
Mutter
U-Scheibe
Bügel
U-Scheibe
Mutter
Mutter
Gewindestange
Lufttechnische Anschlüsse
1. Die Verbindung der Önungen der Einheit mit den Kanälen muss abgedichtet sein, um Luftlecks zu vermeiden, und muss den einschlägigen
Richtlinien und Vorschriften entsprechen.
2. Die zwei Frischluft- und Fortluftkanäle müssen in der Außenönung leicht nach unten geneigt sein, um das Eindringen von Regenwasser zu
vermeiden (empfohlene Neigung 1/100 - 1/50).
3. Die Kanäle ordnungsgemäß isolieren, um thermische Dispersionen und Kondensation zu vermeiden.
