AERMEC TRS Series - Tarjeta Electrónica de Control y Potencia

156
TRS
24/07 5979398_00
Leyenda:
Sigla Signicado
“M1 - Supply fan”
M1 - Alimentación del venti-
lador
“M2 - Exhaust fan” M2 - Ventilador de expulsión
“Vm red” Vm Rojo
“GND black” GND Negro
“Vcc white” Vcc Blanco
“Vsp yellow” Vsp Amarillo
“FG blue” FG Azul
“Bypass” Bypass
“Electrical heater” Calentador eléctrico
“Humidity probe” Sonda de humedad
“Dial switch” Dial switch
“Running signal” Señal de funcionamiento
“Fault signal” Salida señal de avería
“Low speed” Baja velocidad
“Medium speed” Media velocidad
“(Max speed)” Velocidad máxima
“Filters pressure switch” Presostato de aire
“Remote ON/OFF” Control remoto ON/OFF
“RA probe” Sonda de toma de aire
“OA probe” Sonda aire exterior
“FR/EA probe” Sonda de aire extruido
“SA probe” Sonda de aire de entrega
“CO
2
probe” Sonda CO
2
“Control Panel” Panel de control
“Modbus RS485 port” Puerto Modbus RS485
TRSQSW TRSQSW
TRSPTS1 TRSPTS1
TRSUSW TRSUSW

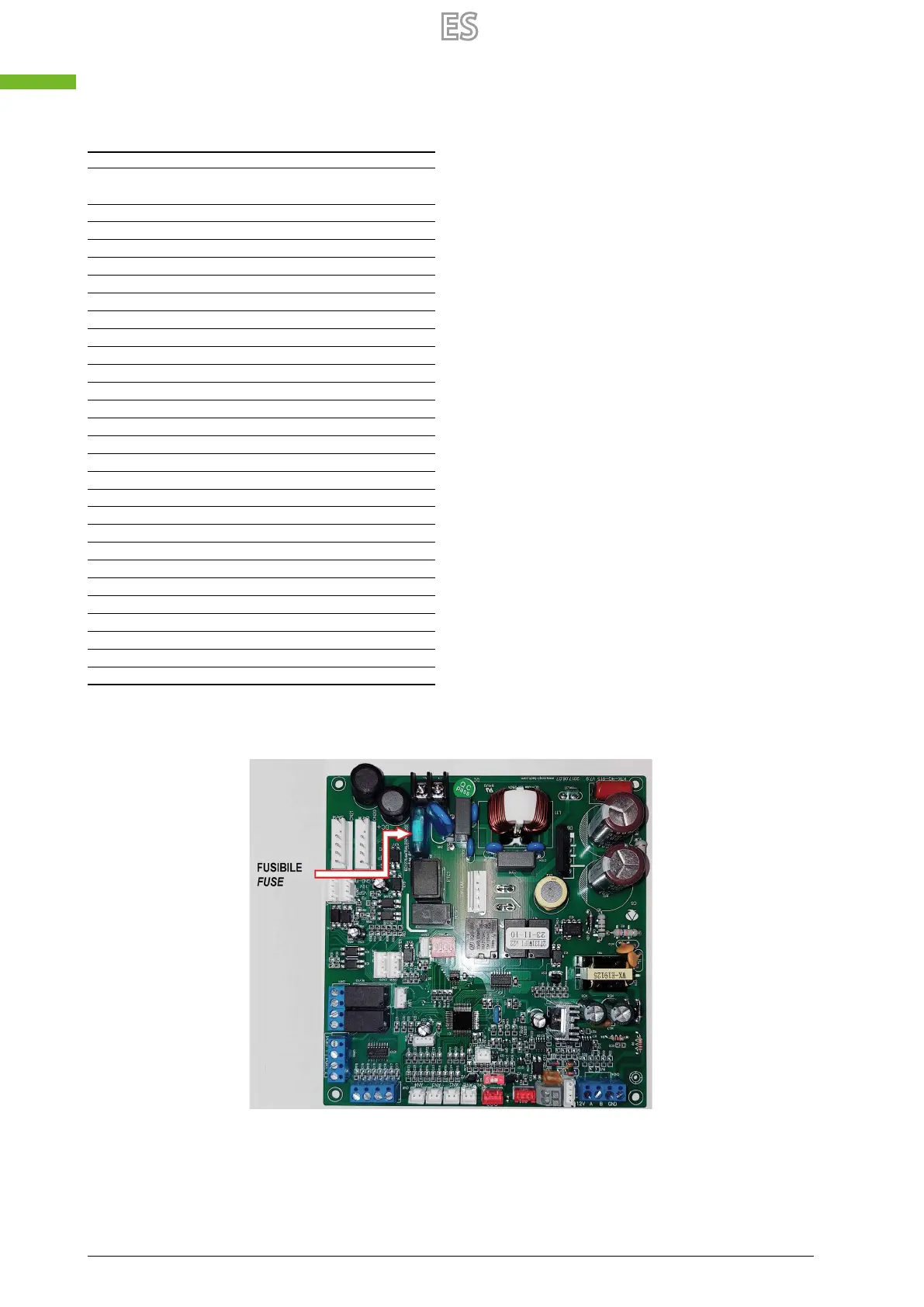

9.1 TARJETA ELECTRÓNICA DE CONTROL Y POTENCIA
