15
TRS
24/07 5979398_00

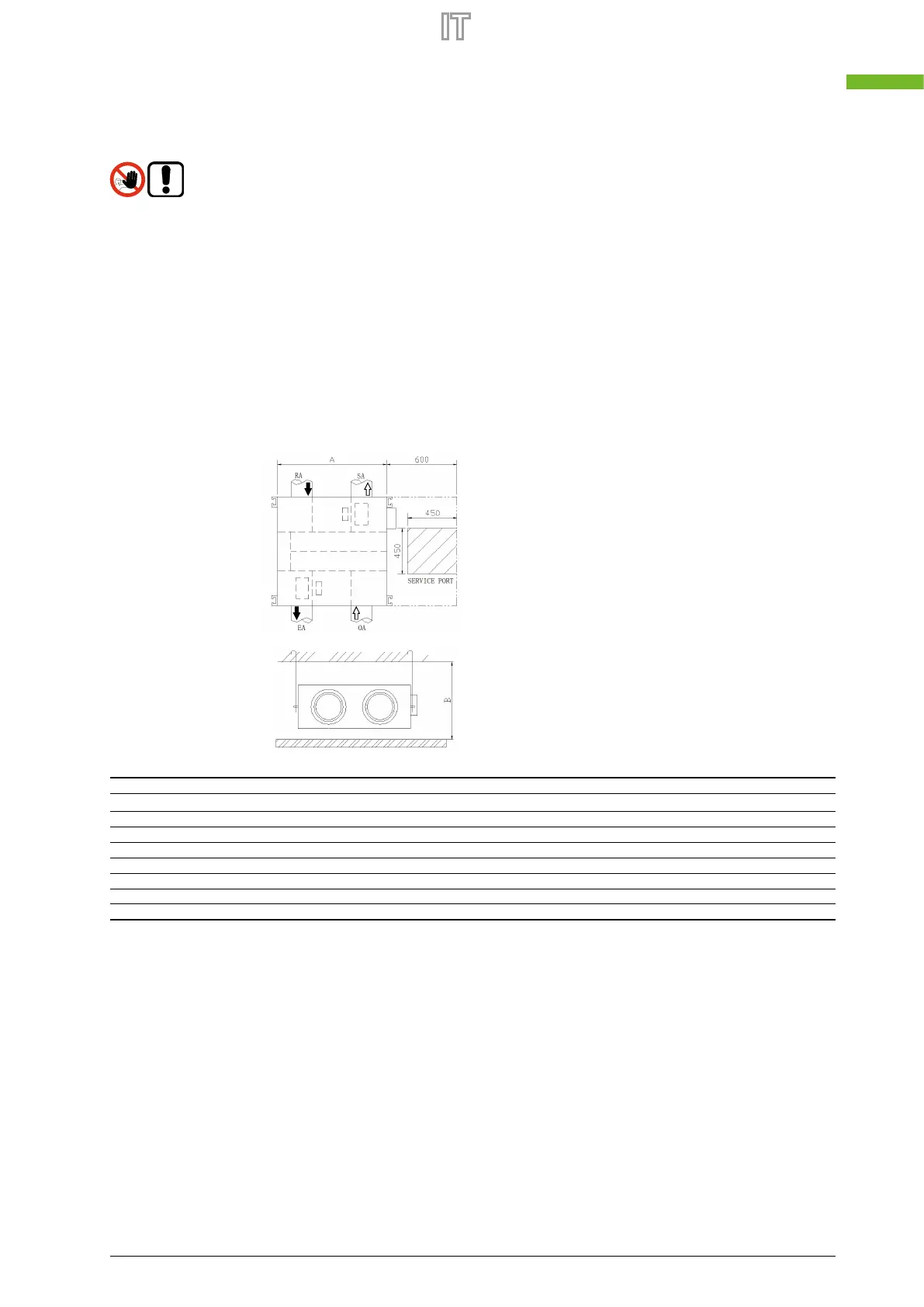

7.3 LUOGO D'INSTALLAZIONE E POSIZIONAMENTO DELLA MACCHINA
— Vericare che il piano di appoggio o di sostegno sia in grado di sopportare il peso della(e) macchina(e) e tale da non causare
vibrazioni.
— Vericare che il piano di appoggio o di sostegno sia perfettamente orizzontale onde permettere il corretto accoppiamento delle
varie sezioni.
— Non posizionare l’unità in locali in cui siano presenti gas inammabili, sostanze acide, aggressive e corrosive che possono dan-
neggiare i vari componenti in maniera irreparabile.
— Prevedere spazi tecnici adeguati tali da garantire le operazioni di installazione nonché di manutenzione e di sostituzione dei
componenti quali batterie, ltri ecc.
— Nell’eventualità che la macchina debba essere installata sospesa bisogna prevedere un sistema di aggancio a sotto per ciascu-
na delle sezioni che compongono l’unità di trattamento.
IL MANCATO RISPETTO DEGLI SPAZI TECNICI MINIMI PUÒ COMPORTARE L’INACCESSIBILITÀ AI COMPONENTI
MACCHINA, RENDENDO VANA OD IMPOSSIBILE QUALSIASI OPERAZIONE DI MANUTENZIONE.
EA= Aria espulsa
OA= Aria Esterna
RA= Aria di ripresa
SA= Aria di Mandata
Modello A Altezza minima controsotto B
mm mm
TRS252 599 320
TRS352 804 320
TRS502 904 320
TRS652 884 450
TRS802 1134 450
TRS1002 1216 450
TRS1302 1216 450
