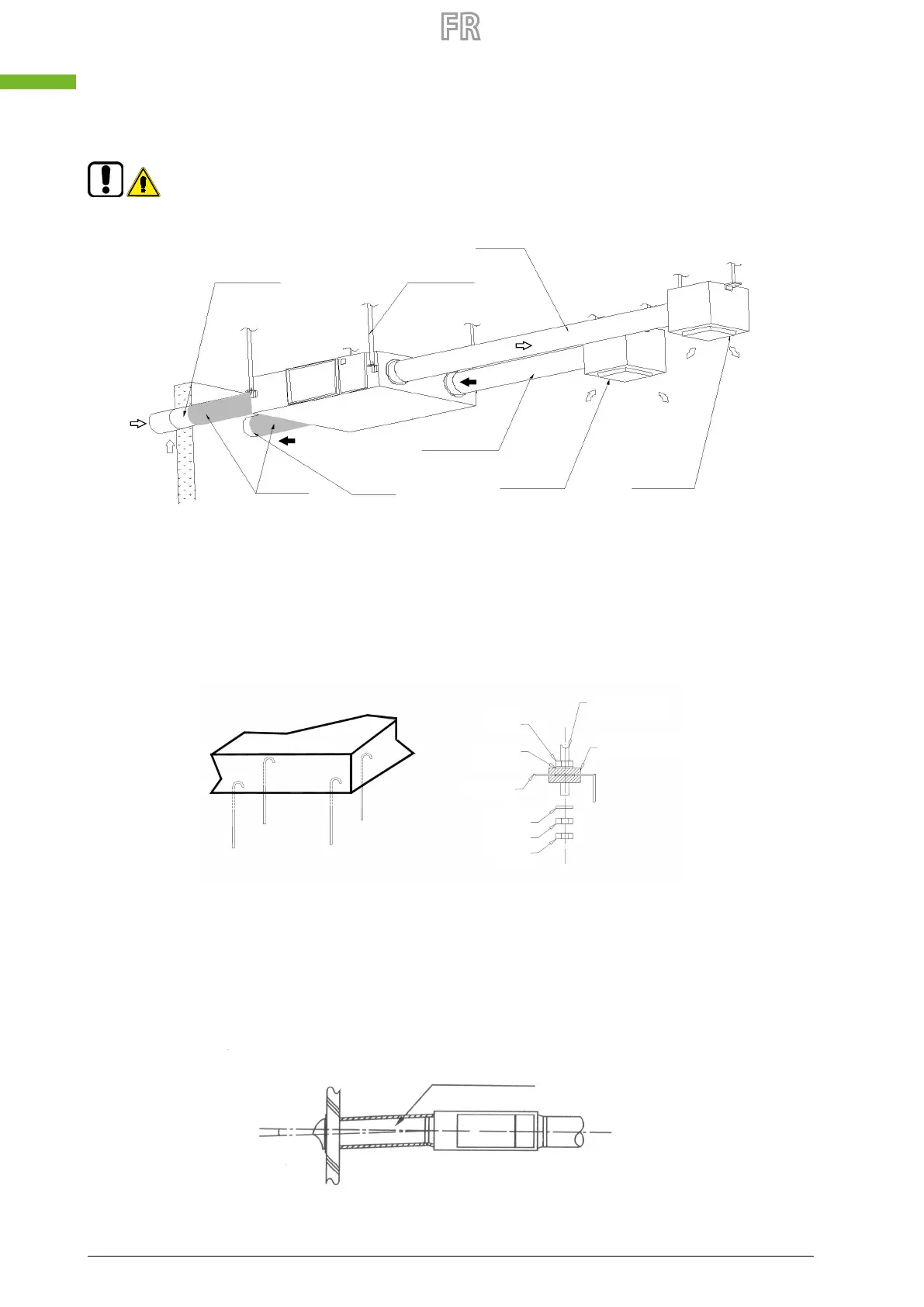

7.4 CONSIDÉRATIONS SUR L’INSTALLATION
Conduite externe de l’air de renouvellement
Barre de suspension
Conduite d’air frais
Entrée d’air de
renouvellement
Isolation
Air d’expulsion
Conduite air de reprise
Air de reprise
Air de refoulement
Conduit d'expulsion
Supports structurels et installation
1. Préparer des barres de suspension appropriées avec écrous et joints réglables.
2. Installer comme illustré dans l’image ci-dessus. L’installation doit être nivelée et xée solidement.
3. Le non-respect de la xation correcte pourrait causer des lésions, des dommages aux appareils et de fortes vibrations.
4. Le cas échéant, utiliser des joints anti-vibrations sur les conduites, en cas d’un alignement partiel avec les bouches de l’unité.
L’unité peut être également installée renversée selon les exigences d’inspection et de raccord avec les conduites.
écrou
rondelle
étrier
rondelle
écrou
écrou
raidisseur
antivibrant
Raccordements aérauliques
1. Le raccordement des bouches de l’unité aux conduites doit être scellé pour éviter des fuites d’air et il doit être conforme aux directives
et aux règlements pertinents.
2. Les deux conduites de renouvellement et d’expulsion doivent être légèrement inclinées vers le bas, dans la sortie externe pour éviter
l’entrée d’eau de pluie (inclinaison conseillée 1/100 - 1/50).
3. Isoler correctement les conduites pour éviter les dispersions thermiques et la formation de condensation.
Inclinaison 1/100-1/50
