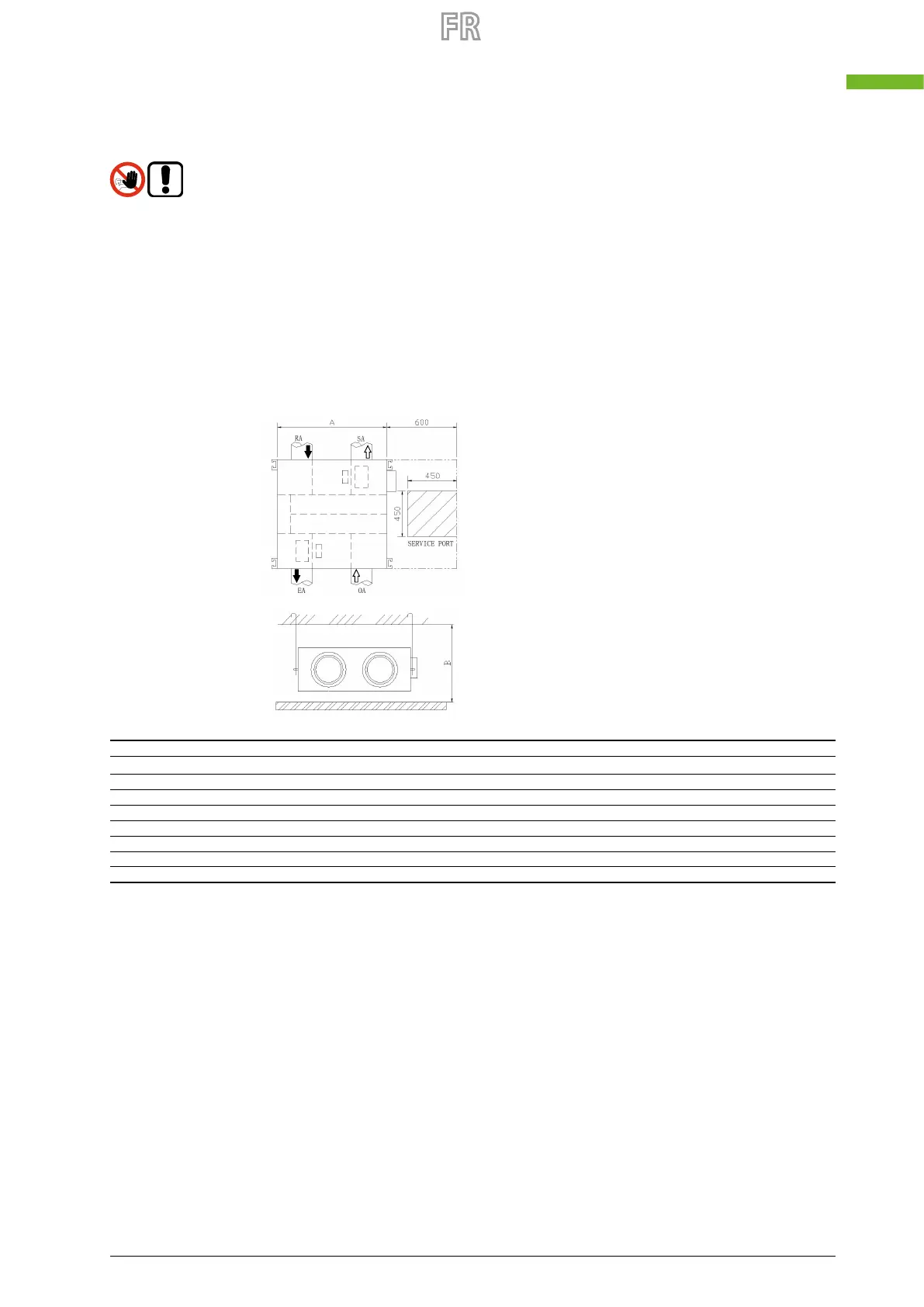

7.3 LIEU D’INSTALLATION ET POSITIONNEMENT DE LA MACHINE
— Vérier que le plan d’appui ou de soutien soit en mesure de supporter les poids de la/les machine/s et tel à ne pas causer de vibrations.
— Vérier que le plan d’appui ou de soutien soit parfaitement horizontal an de permettre le bon couplage des diérentes sections.
— Ne pas positionner l'unité dans des locaux qui contiennent des gaz inammables, des substances acides, agressives et corrosives pou-
vant endommager les diérents composants de façon irréparable.
— Prévoir des espaces techniques adéquats tels à garantir les opérations d’installation ainsi que de maintenance et de remplacement des
composants, tels que les batteries, les ltres, etc.
— Au cas où l’installation de la machine doit être suspendue, il faut prévoir un système d’accrochage au plafond pour toutes les sections
qui composent l’unité de traitement.
LE NON-RESPECT DES ESPACES TECHNIQUES MINIMUM PEUT ENTRAÎNER L’INACCESSIBILITÉ AUX COMPOSANTS DE LA
MACHINE, ET RENDRE TOUTE OPÉRATION VAINE OU IMPOSSIBLE.
EA = Air expulsé
OA = Air extérieur
RA = Air de reprise
SA = Air de refoulement
Modèle A Hauteur minimum faux plafond B
mm mm
TRS252 599 320
TRS352 804 320
TRS502 904 320
TRS652 884 450
TRS802 1134 450
TRS1002 1216 450
TRS1302 1216 450
