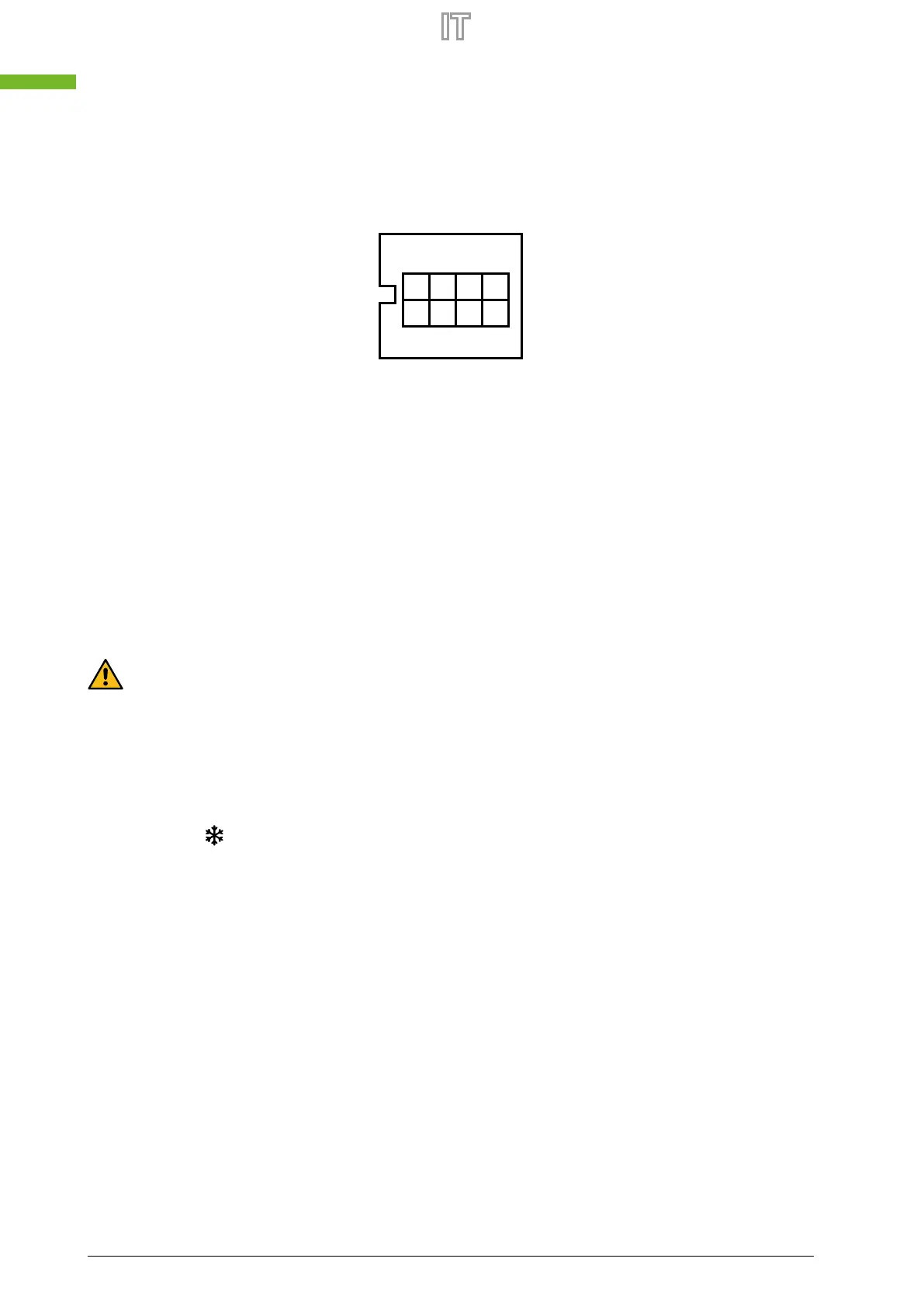

13 INTRODUZIONE DEL SELETTORE  SW4
Selettore di congurazione funzionalità
SW4
ON
1234
1. SW 4-1:
OFF - Sbrinamento tramite ventilatore di espulsione EA
ON - Sbrinamento con resistenza elettrica lato OA (n.d.)
1. SW 4-2:
OFF - By-pass automatico
ON - Non impostabile
3. SW 4-3:
OFF - Sensore CO
2
(se presente)
ON - Sensore di temperatura e umidità e CO
2
(se presente)
4. SW 4-4:
OFF - Velocità trasmissione Modbus 4800 bps
ON - Velocità trasmissione Modbus 9600 bps
Attenzione: Si prega di togliere l’alimentazione prima di operare.
1. SW 4-1 modalità di sbrinamento: Il valore predenito è “OFF”, ovvero lo sbrinamento tramite il ventilatore di espulsio-
ne (EA). Quando il regolatore misura una temperatura EA minore di -1°C (default), ed è già trascorso l’intervallo di tempo
minimo tra due sbrinamenti di 30 min, il ventilatore di mandata si spegne e quello di espulsione funzionerà alla massima
velocità, per una durata di 10 minuti.
2. SW4-2 modalità by-pass: Il valore predenito è “OFF”, signica che il by-pass si aprirà automaticamente sulla base
della temperatura esterna. Il by-pass è solo automatico: il DIP switch 4-2 non deve essere posizionato su ON per nessun
motivo. Quando l’unità esterna entra in funzionamento di sbrinamento, sul pannello di controllo compare il simbolo del
cristallo di neve
.
3. SW4-3 modalità di ventilazione forzata: Il valore predenito è "OFF": signica che i ventilatori sono controllati dal sen-
sore di CO
2
, se presente, il controllore rileva se il sensore è inserito o meno nell'apposito connettore sulla scheda. Quando
si commuta su "ON", si abilita il sensore umidità, se montato, i ventilatori saranno controllati da entrambi i sensori di
umidità e di CO
2
. La regolazione seguirà la grandezza che raggiunge per prima il set impostato. Se SW4-3 si trovasse su
"ON" senza il sensore di umidità inserito nell'apposito connettore, viene segnalato errore E3.
4. SW4-4 regolazione velocità trasmissione dati Modbus: l’impostazione di fabbrica è “OFF”, 4800 bps. La scelta dipen-
de dal sistema di supervisione e dalla velocità di trasmissione.
Logica di controllo ventilatori da contatto esterno
E’ possibile attivare i ventilatori da contatto esterno, tramite i contatti puliti Low speed, Medium speed o High speed (vedere sche-
ma elettrico). Alla chiusura del contatto prescelto, si possono avere due casi, a seconda che il recuperatore sia acceso o spento:
— Recuperatore spento da pannello comandi: alla chiusura del contatto i ventilatori si attiveranno alla velocità prescelta; alla
apertura del contatto i ventilatori si spegneranno ed il recuperatore tornerà nel suo stato precedente di OFF.
— Recuperatore acceso da pannello comandi: alla chiusura del contatto i ventilatori si porteranno alla velocità prescelta; alla
apertura del contatto i ventilatori ritorneranno allo stato precedente alla chiusura del contatto stesso, ossia al valore di velocità
che era stato precedentemente selezionato dall’utente attraverso il pannello di comando.
Se si desidera che il funzionamento dei contatti esterni sia quello di On/O con spegnimento dell’unità all'apertura del contatto,
occorre assicurarsi di spegnere l’unità da pannello prima di attivare uno dei tre contatti.
