Se si desidera attivare da remoto l’unità anche con pannello touch screen collegato, l’unica possibilità è aprire e chiudere un
contatto sull’alimentazione principale; in tal modo, alla chiusura del contatto, l’unità si riporterà nello stato precedente alla sua
apertura.

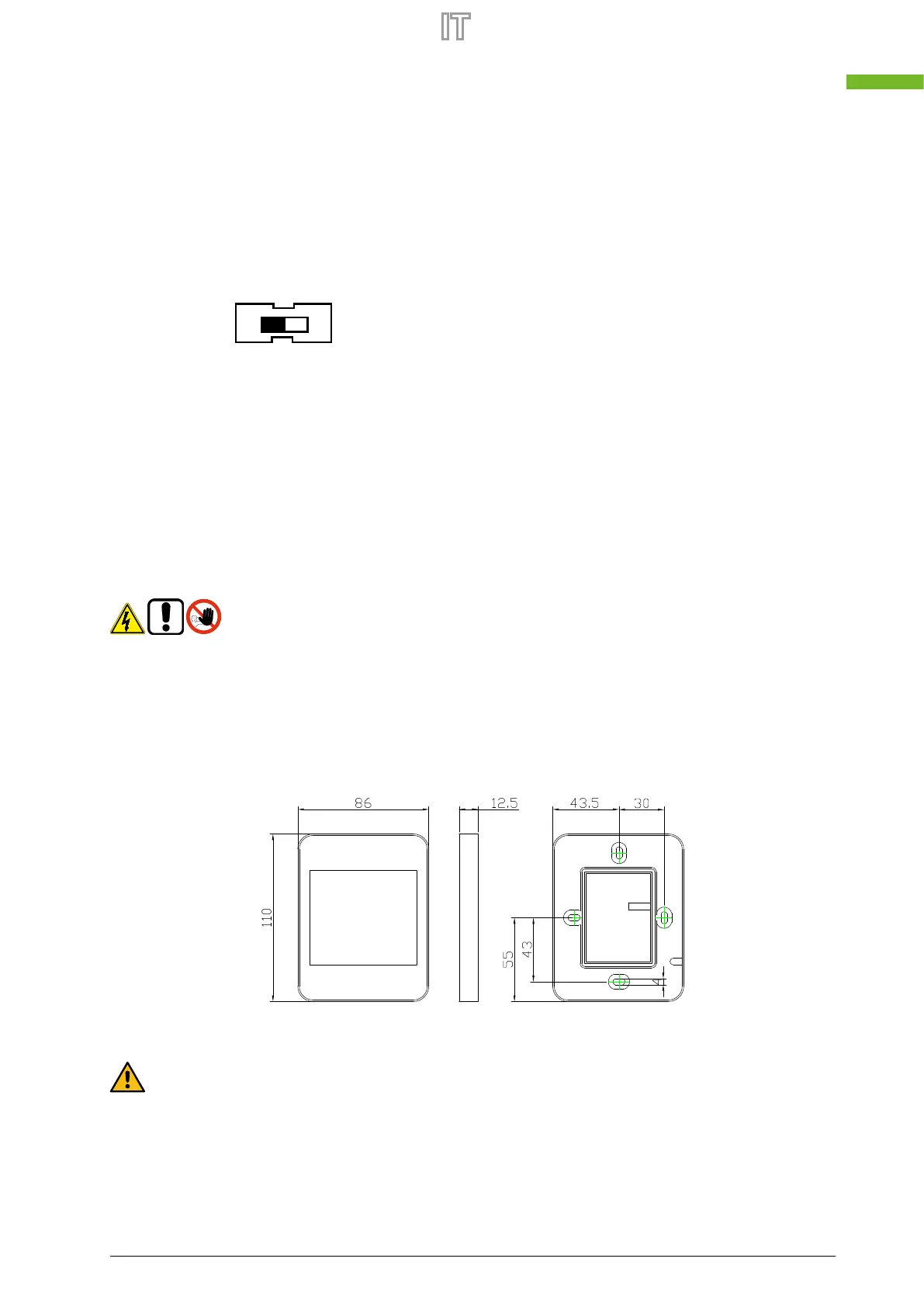

14 SELETTORE DI CONFIGURAZIONE DISPLAY  SW1
ON
SW1
L’impostazione di fabbrica per il selettore SW1 è “ON”. Questa modalità è riservata al funzionamento con il pannello comandi 4 li
TRSPTS1.
Per utilizzare il pannello comandi 2 li TRSPTS, procedere come segue: spegnere il recuperatore, togliere l’alimentazione elettrica e
spostare il selettore su “OFF”; fornire alimentazione elettrica e riaccendere l’unità dal pannello di controllo.
Per utilizzare il pannello comandi 4 li TRSPTS1, eettuare la stessa procedura e portare il selettore in “ON”.
PRIMA DI INTRAPRENDERE QUALSIASI OPERAZIONE DI INSTALLAZIONE ASSICURARSI CHE LA MACCHINA SIA
SPENTA E CHE NON POSSA ESSERE ACCIDENTALMENTE COLLEGATA ALLA CORRENTE ELETTRICA. E’ QUINDI NE-
CESSARIO TOGLIERE L’ALIMENTAZIONE ELETTRICA.
15 INSTALLAZIONE ACCESSORI
Pannello di comando Touch Screen - TRSPTS1
Il pannello è fornito completo di cavo lungo 5 metri e connettori per il collegamento alla scheda elettronica a bordo macchina. Se
necessario, si può utilizzare un cavo più lungo a carico dell’installatore (no a max 15 metri complessivi, specica cavo AWM 2464
24AWG VW-1 80°C 300V a 4 poli). Si veda il capitolo dedicato per i dettagli della connessione alla scheda elettronica. Il dispositivo
può essere ssato alla parete utilizzando la maschera in dotazione: vedere la gura di seguito; non ha importanza la polarità della
connessione.
ATTENZIONE: Per evitare malfunzionamenti dell’unità:
— Non installare il pannello nella vicinanza di altri dispositivi elettronici (Es.: Router Wi-Fi);
— Non fare passare il cavo di alimentazione in canaline con altri cavi elettrici.
Sensore di CO
2
da parete - TRSQSW
Il Sensore CO
2
è fornito completo di cavo lungo 5 metri e connettori per il collegamento alla scheda elettronica a bordo macchina.
Se necessario, si può utilizzare un cavo più lungo a carico dell’installatore (no a max 15 metri complessivi, specica cavo AWM
2464 24AWG VW-1 80°C 300V a 4 poli). Si veda il capitolo dedicato per i dettagli della connessione alla scheda elettronica.
