AERMEC TRS Series - Page 17

17
TRS
24/07 5979398_00

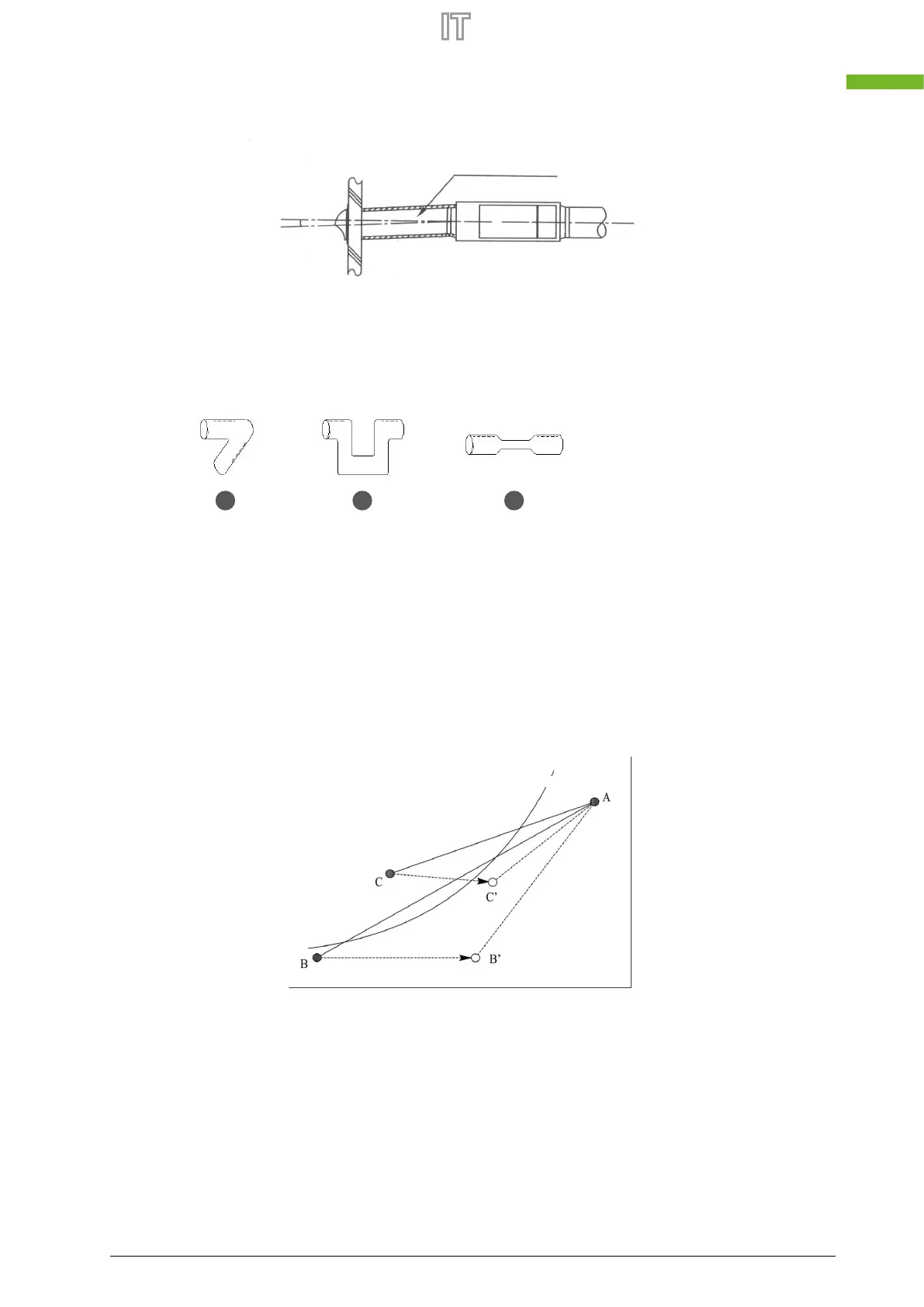

Inclinazione 1/100-1/50
1. Assicurarsi che l’altezza del sotto non sia inferiore alle gure nella colonna B della tabella (paragrafo "7.3Luogo d'installazio-
ne e posizionamento della macchinap.15").
2. L’apparecchio non deve essere installato vicino ai fumi della caldaia.
3. Non installare tubazioni come indicato sotto per evitare eccessive perdite di carico.
A Curve a gomito
B Bruschi cambi di direzione
C Bruschi restringimenti o schiac-
ciature
A B C
4. Evitare l’uso di canali essibile per lunghi tratti rettilinei.
5. Le serrande tagliafuoco devono essere montate secondo le norme antincendio nazionali e locali.
6. L’apparecchio non deve essere esposto a temperature ambiente superiori a 40°C e non deve essere esposto a superci roventi
o amme libere.
7. Adottare tutti gli accorgimenti necessari per evitare punti di rugiada o gelo.
8. Come indicato dal diagramma qui sotto, nell’unità potrà prodursi condensa o ghiaccio se la retta AC, che unisce il punto delle
condizioni di temperatura e umidità dell’ aria esterna C a quello ambiente A, passa all’esterno della curva di saturazione. Se si
vericasse questa situazione pre-riscaldare l’aria di rinnovo per passare da B a B’ e portare C a C’, evitando così la formazione
di condensa e ghiaccio.
9. Per evitare ricircolo tra l’aria espulsa e l’aria di rinnovo, la distanza tra le due aperture installate sulla parete esterna deve essere
superiore a 1000 mm.
Temperatura bulbo secco °C
Umidità assoluta (kg/kg )
a.s.
Curva di Saturazione
